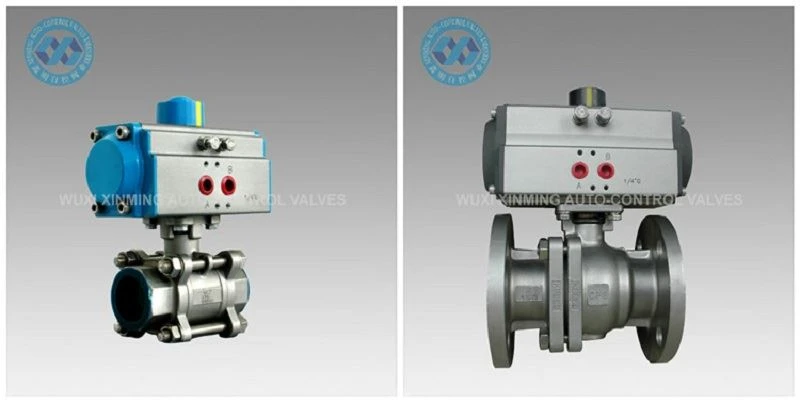

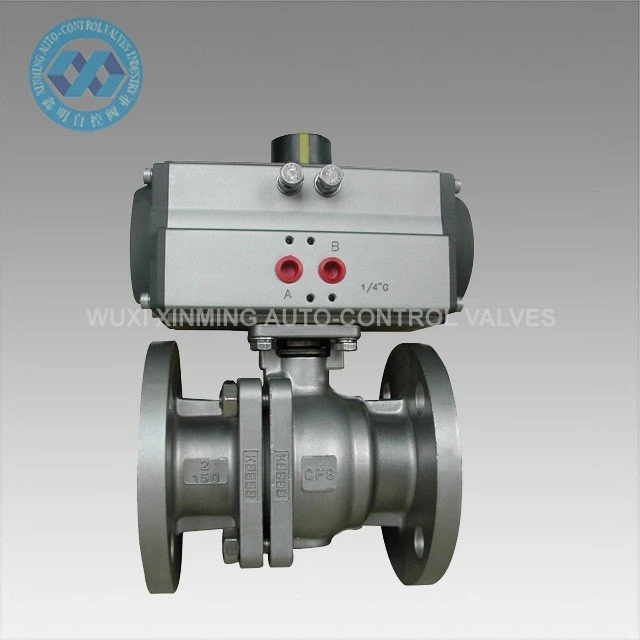

شیر توپی پنوماتیک

معرفی محصول

در بسیاری از سیستم های لوله کشی صنعتی، شرکت ها اغلب با مشکلات عملی مانند باز و بسته شدن آهسته شیر، راندمان پایین عملیات دستی، خطر نشتی بالا، هزینه های نگهداری بالا و اتوماسیون ناکافی مواجه هستند. این مشکلات نه تنها بر راندمان تولید تأثیر می گذارد بلکه می تواند خطرات ایمنی را نیز به همراه داشته باشد.

شیر توپی پنوماتیکی یک دستگاه کنترل دریچه{0}}با کارایی بالا است که برای حل این نقاط درد طراحی شده است. که توسط یک محرک پنوماتیک هدایت می شود، به کنترل سریع، پایدار و خودکار سیال دست می یابد و به طور گسترده در سیستم های لوله کشی صنعتی مختلف استفاده می شود.

شیر توپی پنوماتیکی یک شیر توپی است که مجهز به محرک پنوماتیک است. سرعت اجرای محرک پنوماتیکی نسبتاً سریع است. سریع‌ترین سرعت سوئیچینگ 0.05 ثانیه در زمان است، بنابراین معمولاً به آن شیر توپی برش سریع پنوماتیک می‌گویند.

شیر توپی پنوماتیکی یک شیر کنترل اتوماتیک است که از بدنه شیر توپی و یک محرک پنوماتیکی تشکیل شده است. هوای فشرده، محرک را به چرخش 90 درجه سوق می دهد و به باز یا بسته شدن سریع شیر دست می یابد.

در مقایسه با شیرهای دستی سنتی، شیرهای توپی پنوماتیکی کنترل از راه دور، عملکرد خودکار و پاسخ سریع را ارائه می‌دهند و به ویژه برای سیستم‌های خط لوله صنعتی که نیاز به تعویض مکرر یا کنترل خودکار دارند، مناسب هستند.

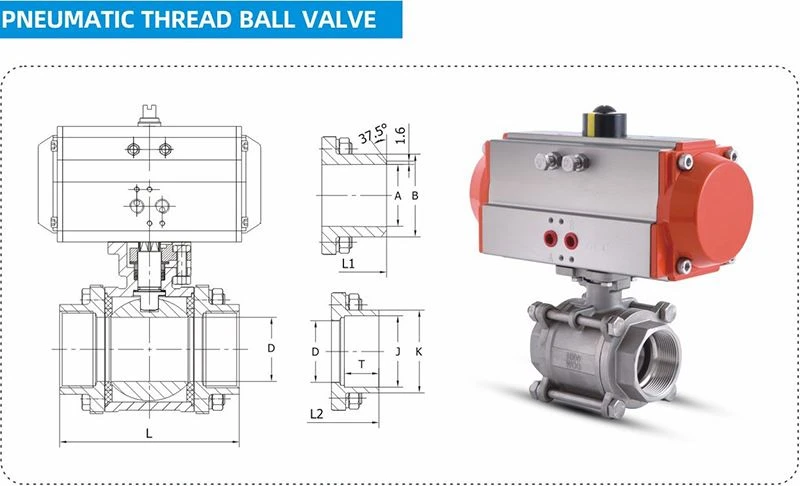

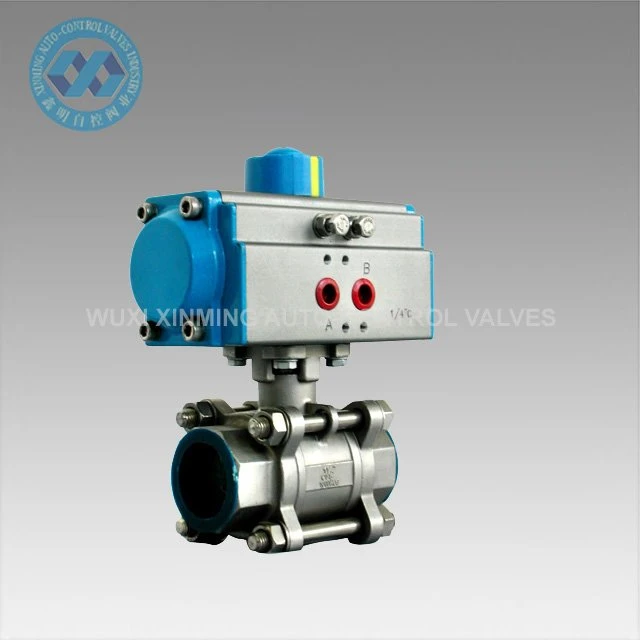

بدنه پیچ‌دار سه‌تکه‌ای برای دسترسی به اجزای داخلی بدون رزوه‌کشی اتصالات لوله و برداشتن شیر از خط شما جدا می‌شود. طراحی سوپاپ توپی آنها به این شیرها اجازه می‌دهد تا نسبت به سایر دریچه‌های هوا-به سرعت جریان بالاتری دست یابند. آنها بر روی هوای فشرده کار می کنند تا به طور خودکار جریان را شروع و متوقف کنند. شما باید هوای محرک را با استفاده از شیر پیلوت برقی یا شیر خاموش/روشن دستی (شامل نمی‌شود) کنترل کنید. این شیرها برای کار به حداقل افت فشار بین ورودی و خروجی نیاز دارند. فشار بالادست باید بیشتر از فشار پایین دست باشد. بدنه از فولاد ضد زنگ 316 برای مقاومت در برابر خوردگی عالی است. همه شیرها دارای یک نشانگر جریان بصری در بالای محرک هستند که باز یا بسته بودن شیر را نشان می دهد.

محرک‌های یک- تنها به فشار هوا برای باز کردن شیر نیاز دارند. هنگامی که هوا خاموش می شود به طور خودکار بسته می شوند. این دریچه ها معمولا بسته هستند مگر اینکه فعال شوند. محرک‌های دوگانه{3}}برای باز و بسته کردن شیر به فشار هوا نیاز دارند. پس از فعال شدن، این دریچه ها تا زمانی که فشار هوا اعمال شود فعال می مانند، بنابراین موقعیت شروع سوپاپ را ندارند.

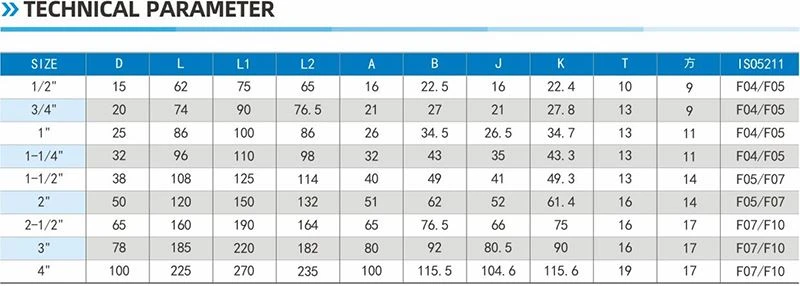

مشخصات محصول

نام محصول	شیرهای توپ پنوماتیک
نام تجاری	XM و OEM نیز پذیرفته می شود
اندازه شیر پروانه ای	50mm-900mm
نوع سوپاپ	شیر توپی
روش فعال سازی	محرک پنوماتیک
استاندارد نخ	BSPT/BSP/NPT/DIN/JIS/RC/G
فشار عملیاتی	PN63/1000WOG
دمای عملیاتی	-20 درجه - 280 درجه
رسانه های کاربردی	آب، گاز، نفت
طراحی و ساخت	GB/T-12224/ANSI B16.34
بازرسی و آزمایش	GB/T-13927/API598
تست فشار هوا	0.8MPA
نکات برجسته طراحی	میله سوپاپ ضد انفجار-پر سوراخ
گواهینامه	CE، ATEX، SIL3، ISO9001:2016



کاربرد شیر توپی پنوماتیک

شیر توپ پنوماتیک را می توان برای انواع مختلف قابل اشتعال، خورنده، گرد و غبار، میدان مغناطیسی قوی، تشعشع، ارتعاش و خوردگی محیط داخلی یا خارجی استفاده کرد، که به طور گسترده در برق، پتروشیمی، متالورژی، نفت، گاز طبیعی، شهر، ساخت و ساز، زهکشی، صنایع شیمیایی، پالایش نفت، ساخت و سازهای فلزی، تحقیقات علمی، گاز، نیروگاه های انرژی، و غیره استفاده می شود.





بسته بندی و تحویل

جزئیات بسته بندی:

1). اگر مقدار زیاد باشد، مورد تخته سه لا

2). اگر مقدار کم باشد، پالت کارتن یا تخته سه لا

بندر مبدا: شانگهای، چین



زمان تحویل:

مقدار (واحد)	1-50	51-1000	＞1001
برآورد زمان (روز)	کالاهای موجود در انبار	30	مورد مذاکره قرار گیرد



خدمات ما

1) خط تلفن 7x24 ساعت

2) کنترل کیفیت دقیق

3) کیفیت خوب با قیمت مناسب

4) خدمات پس از- عالی

5) پشتیبانی فنی آنلاین-

6) زمان تحویل سریع



سوالات متداول

س 1: ظرفیت شرایط پرداخت؟

A 1: T/T، L/C، Western Union.

س 2: شرایط تجارت؟

A 2: مطابق با Incoterms 2010، معمولاً با EXW، FOB shanghai، CFR، CIF و DDU.

س 3: اعتبار نقل قول؟

الف 3: ظرف 30 روز.

س 4: روش های حمل و نقل؟

الف 4: از طریق دریا، از طریق هوا، از طریق سریع السیر یا از طریق راه آهن.

س 5: گارانتی؟

A 5: یک سال ضمانت کیفیت به صورت رایگان و خدمات پرداخت مادام العمر.

س 6: نصب و آموزش؟

A 6: راهنمای ویدیویی معمولی برای نصب. در صورت لزوم، خدمات مهندسی در خارج از کشور پولی ارائه می شود.
