چگونه یک شیر پروانه PVC با انواع دیگر دریچه ها متفاوت است؟

در حوزه سیستم های کنترل سیال ، دریچه ها نقش مهمی در تنظیم جریان ، فشار و جهت گیری مواد مختلف دارند. در میان تعداد زیادی شیر موجود در بازار ، دریچه های پروانه PVC به دلیل ویژگی ها و کاربردهای منحصر به فرد خود از هم جدا می شوند. من به عنوان یک تأمین کننده پیشرو در شیر پروانه PVC ، من در مورد تفاوت بین دریچه های پروانه PVC و انواع دیگر دریچه ها آگاه هستم. در این وبلاگ ، من به این نابرابری ها می پردازم تا به شما در تصمیم گیری آگاهانه هنگام انتخاب شیر مناسب برای نیازهای خاص خود کمک کنم.

طراحی ساختاری

یکی از مهمترین تفاوت ها بین دریچه های پروانه PVC و سایر انواع دریچه در طراحی ساختاری آنها نهفته است. یک شیر پروانه PVC از یک دیسک نصب شده بر روی یک شافت چرخان در داخل یک لوله تشکیل شده است. هنگامی که دریچه باز است ، دیسک به موقعیتی به موازات جریان مایع می چرخد ​​و امکان عبور نامحدود را فراهم می کند. برعکس ، هنگامی که دریچه بسته شد ، دیسک 90 درجه می چرخد ​​تا جریان را مسدود کند.

در مقابل ، دریچه های دروازه ، به عنوان مثال ، دارای یک دروازه گوه هستند که برای کنترل جریان به سمت بالا و پایین حرکت می کند. این حرکت خطی در مقایسه با طراحی جمع و جور یک شیر پروانه PVC به فضای بیشتری برای نصب نیاز دارد. از طرف دیگر دریچه های گلوب دارای یک پلاگین هستند - مانند دیسک که عمود بر صندلی برای تنظیم جریان حرکت می کند. ساختار داخلی پیچیده دریچه های کره زمین اغلب منجر به افت فشار بیشتر در مقایسه با دریچه های پروانه PVC می شود.

سادگی طراحی دریچه پروانه PVC باعث می شود کار با آن آسانتر و سریعتر شود. یک چهارم ساده - چرخش دسته یا محرک می تواند شیر را به طور کامل باز یا بسته کند ، که در برنامه هایی که در آن خاموش سریع مورد نیاز است بسیار کارآمد است.

مقاومت در برابر مواد و خوردگی

همانطور که از نام آن پیداست ، PVC (پلی وینیل کلرید) ماده اصلی مورد استفاده در دریچه های پروانه PVC است. PVC به دلیل مقاومت در برابر خوردگی عالی ، به ویژه در برابر طیف گسترده ای از اسیدها ، قلیایی ها و نمک ها شناخته شده است. این امر باعث می شود دریچه های پروانه PVC برای کاربردهای موجود در کارخانه های فرآوری شیمیایی ، تأسیسات تصفیه آب و سیستم های آبیاری ایده آل باشد ، جایی که مایع در حال حمل و نقل می تواند بسیار خورنده باشد.

سایر انواع دریچه ممکن است از موادی مانند فلز ساخته شود (به عنوان مثال ، چدن ، استیل ضد زنگ). در حالی که دریچه های فلزی می توانند استحکام و دوام بالایی داشته باشند ، در محیط های خاصی بیشتر مستعد ابتلا به خوردگی هستند. به عنوان مثال ، یک شیر چدن ممکن است هنگام قرار گرفتن در معرض آب و اکسیژن به مرور زمان زنگ بزند و منجر به کاهش عملکرد و طول عمر کوتاه شود.

با این حال ، برای برنامه هایی که به مقاومت در برابر دمای بالا یا فشار شدید نیاز دارند ، دریچه های فلزی مانندشیر پروانه ای از جنس استنلس استیل با کارایی بالاممکن است انتخاب بهتری باشد. فولاد ضد زنگ مقاومت در برابر خوردگی خوبی را ارائه می دهد و می تواند در برابر درجه حرارت و فشارهای بالاتر در مقایسه با PVC مقاومت کند.

هزینه - اثربخشی

هزینه یک عامل مهم هنگام انتخاب شیر برای هر پروژه است. شیرهای پروانه PVC به طور کلی هزینه بیشتری دارند - نسبت به بسیاری از انواع دیگر دریچه. مواد اولیه ، PVC ، در مقایسه با فلزات نسبتاً ارزان است و فرآیند تولید ساده دریچه های پروانه PVC باعث کاهش بیشتر هزینه های تولید می شود.

هزینه های نصب نیز برای دریچه های پروانه PVC پایین تر است. طراحی سبک وزن آنها باعث می شود که رسیدگی و نصب آنها را آسانتر کند و هزینه های نیروی کار را کاهش دهد. علاوه بر این ، اندازه جمع و جور دریچه های پروانه PVC به معنای فضای کمتری برای نصب است که می تواند در هزینه های زیرساختی صرفه جویی کند.

در مقابل ، دریچه های ساخته شده از فلزات با کیفیت بالا مانند فولاد ضد زنگ یا آنهایی که دارای طرح های پیچیده هستند (به عنوان مثالدریچه پروانه ای خارج از مرکز) می تواند به طور قابل توجهی گران تر باشد. این دریچه ها اغلب در برنامه هایی مورد استفاده قرار می گیرند که ویژگی های عملکرد خاص آنها ضروری است ، مانند سیستم های بخار فشار بالا یا فرآیندهای مهم صنعتی.

مشخصات جریان

دریچه های پروانه PVC در هنگام باز کردن کاملاً افت فشار نسبتاً کمی را در سراسر شیر ارائه می دهند. طراحی دیسک ساده باعث می شود جریان صاف سیال و به حداقل رساندن تلفات انرژی باشد. این امر باعث می شود آنها برای برنامه هایی که حفظ سرعت جریان بالا بسیار مهم است ، مانند سیستم های توزیع آب در مقیاس بزرگ ، مناسب باشد.

برخی از انواع دریچه دیگر ، مانند دریچه های چک ، در درجه اول برای جلوگیری از جریان عقب به جای تنظیم سرعت جریان طراحی شده اند. آنها ممکن است به دلیل ساختار داخلی خود افت فشار بیشتری داشته باشند ، که شامل یک دیسک متحرک یا توپ است که جریان معکوس را مسدود می کند.

با این حال ، در برنامه هایی که کنترل جریان دقیق لازم است ، شیرهای پروانه PVC ممکن است محدودیت هایی داشته باشند. کنترل جریان آنها به طور کلی در مقایسه با دریچه های کره زمین دقیق تر است ، که می تواند به دلیل طراحی آنها که امکان تنظیم خوب موقعیت دیسک را فراهم می کند ، پرتاب دقیق تر جریان را فراهم کند.

عملکرد مهر و موم

عملکرد آب بندی یک دریچه برای جلوگیری از نشت بسیار مهم است. دریچه های پروانه PVC به طور معمول از یک صندلی الاستومریک استفاده می کنند تا هنگام بسته شدن شیر ، مهر و موم محکم تهیه کنند. این ماده صندلی را می توان بر اساس الزامات خاص کاربردی مانند مقاومت در برابر مواد شیمیایی یا درجه حرارت بالا انتخاب کرد.

در مقایسه ، دریچه های توپ از یک توپ کروی با سوراخ در مرکز برای کنترل جریان استفاده می کنند. این توپ دارای یک مهر و موم محکم در برابر بدنه دریچه است که می تواند عملکرد آب بندی عالی را ارائه دهد ، به خصوص در برنامه هایی که در آن صفر مورد نیاز است. با این حال ، مکانیسم آب بندی دریچه های توپ ممکن است بیشتر در معرض آسیب از ذرات موجود در مایع در مقایسه با دریچه های پروانه PVC باشد.

بهداشت و بهداشت

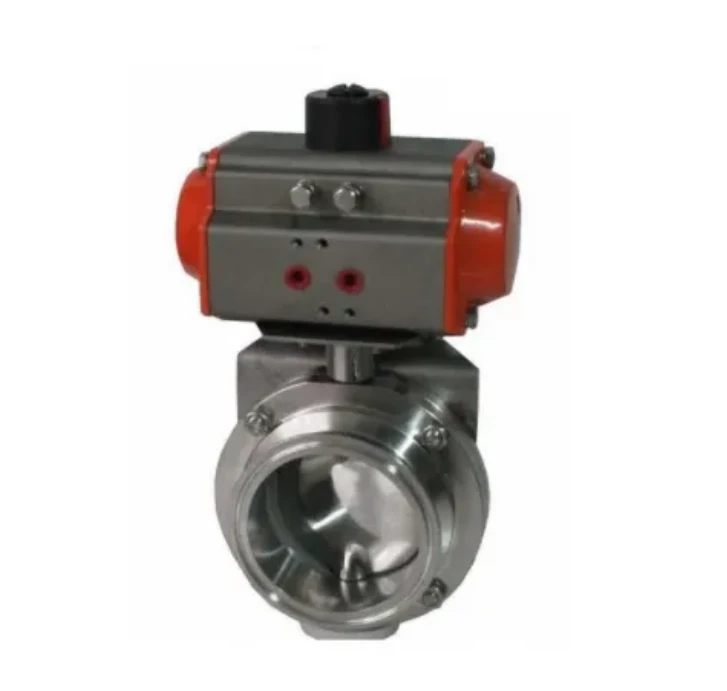

در برنامه هایی که بهداشت در اولویت اصلی است ، مانند صنعت مواد غذایی و آشامیدنی یا تولید دارویی ،شیر پروانه بهداشتی پنوماتیکیک راه حل مناسب ارائه می دهد. شیرهای پروانه PVC همچنین می توانند برای برآورده کردن نیازهای بهداشتی طراحی شوند ، با سطوح داخلی صاف که تمیز و عقیم سازی آن آسان است.

سایر انواع دریچه ممکن است دارای شکاف یا فضاهای مرده ای باشد که باکتری ها و آلاینده ها می توانند جمع شوند و آنها را برای کاربردهای بهداشتی مناسب تر می کند. به عنوان مثال ، برخی از دریچه های دروازه سنتی ممکن است مناطقی داشته باشند که مایعات می توانند راکد شوند و خطر رشد میکروبی را افزایش می دهند.

دامنه کاربرد

دریچه های پروانه PVC معمولاً در طیف گسترده ای از کاربردهای از جمله تصفیه آب ، فرآوری شیمیایی و آبیاری استفاده می شود. تطبیق پذیری آنها ، مقاومت در برابر خوردگی و هزینه - اثربخشی آنها را به یک انتخاب محبوب در این صنایع تبدیل می کند.

با این حال ، برنامه هایی وجود دارد که سایر انواع شیر مناسب تر هستند. به عنوان مثال ، در خطوط لوله گاز فشار بالا ، دریچه های توپ یا دریچه های دروازه ممکن است به دلیل توانایی آنها در تحمل فشارهای زیاد و تهیه یک مهر و موم قابل اعتماد ترجیح داده شود. در سیستم های بخار ، دریچه های کره زمین یا دریچه های درجه حرارت بالا اغلب برای کنترل جریان و فشار بخار استفاده می شود.

پایان

به طور خلاصه ، دریچه های پروانه PVC از نظر طراحی ساختاری ، مواد ، هزینه - اثربخشی ، ویژگی های جریان ، عملکرد آب بندی ، بهداشت و دامنه کاربرد ، تفاوت های مشخصی از انواع دیگر دریچه ها دارند. من به عنوان یک تأمین کننده شیر پروانه PVC ، می فهمم که هر پروژه نیازهای منحصر به فردی دارد و انتخاب شیر مناسب برای موفقیت سیستم بسیار مهم است.

اگر در حال انتخاب دریچه برای پروژه خود هستید ، من شما را ترغیب می کنم تا فاکتورهای ذکر شده در بالا را با دقت در نظر بگیرید. این که آیا شما برای یک سیستم تصفیه آب در مقیاس کوچک یا یک فرآیند صنعتی در مقیاس بزرگ نیاز دارید ، تیم متخصصان ما می توانند مشاوره حرفه ای و شیرهای پروانه PVC با کیفیت بالا را در اختیار شما قرار دهند. ما متعهد هستیم که به شما در یافتن مناسب ترین راه حل دریچه برای نیازهای خاص خود کمک کنیم. اگر سؤالی دارید یا می خواهید در مورد نیازهای دریچه خود بحث کنید ، لطفاً برای بحث و گفتگو دقیق و تهیه تهیه ، با ما تماس بگیرید.

منابع

• دفترچه راهنما ، ویرایش شده توسط EO Doebelin.
• مکانیک سیال و ترمودینامیک توربوماشینری ، توسط SL Dixon.
• طراحی مهندسی شیمی ، توسط گاوین تاولر و ری سینوت.
