چگونه زاویه باز شدن دریچه بر سرعت جریان در شیر توپ PVC تأثیر می گذارد؟

سلام! من به عنوان تأمین کننده دریچه های توپ PVC ، دست اول دیدم که درک رابطه بین زاویه باز شدن دریچه و سرعت جریان بسیار مهم است. این موضوعی است که در بحث های ما با مشتریان بسیار مطرح می شود ، بنابراین من فکر کردم که می خواهم برخی از بینش ها را در این پست وبلاگ به اشتراک بگذارم.

اول از همه ، بیایید در مورد شیر توپ PVC صحبت کنیم. دریچه توپ PVC نوعی دریچه است که از یک توپ با سوراخ در وسط استفاده می کند تا جریان مایعات را از طریق لوله کنترل کند. هنگامی که توپ به گونه ای چرخانده شود که سوراخ با لوله تراز شود ، شیر باز است و مایعات می توانند از آن عبور کنند. هنگامی که توپ به گونه ای چرخانده می شود که سوراخ عمود بر لوله باشد ، شیر بسته شده و مایعات مسدود می شود.

زاویه باز شیر توپ به میزان تبدیل توپ از موقعیت بسته اشاره دارد. به عنوان مثال ، یک شیر کاملاً باز دارای زاویه باز 90 درجه است ، در حالی که یک شیر کاملاً بسته دارای زاویه باز 0 درجه است. زاویه باز را می توان تنظیم کرد تا سرعت جریان مایعات از طریق دریچه کنترل شود.

بنابراین ، چگونه زاویه باز شدن دریچه بر سرعت جریان در شیر توپ PVC تأثیر می گذارد؟ خوب ، همه چیز در مورد رابطه بین ناحیه باز شیر و مقاومت در برابر جریان است. هنگامی که شیر کاملاً باز است ، ناحیه باز حداکثر خود را دارد و مقاومت در برابر جریان در حداقل است. این بدان معنی است که سرعت جریان در بالاترین حالت قرار دارد. با کاهش زاویه باز ، ناحیه باز شیر کاهش می یابد و مقاومت در برابر جریان افزایش می یابد. این منجر به کاهش سرعت جریان می شود.

با این حال ، رابطه بین زاویه باز دریچه و سرعت جریان خطی نیست. به عبارت دیگر ، یک تغییر کوچک در زاویه باز لزوماً منجر به تغییر متناسب در سرعت جریان نمی شود. این امر به این دلیل است که مقاومت در برابر جریان نه تنها تحت تأثیر ناحیه باز شیر بلکه از عوامل دیگری مانند ویسکوزیته مایع ، سرعت مایعات و زبری دیواره های لوله نیز تأثیر می گذارد.

برای درک بهتر رابطه بین زاویه باز شدن دریچه و سرعت جریان ، بیایید نگاهی به منحنی سرعت جریان معمولی برای یک شیر توپ PVC بیندازیم. منحنی سرعت جریان نمودار است که رابطه بین زاویه باز شدن شیر و سرعت جریان سیال از طریق شیر را نشان می دهد. منحنی معمولاً با زاویه باز دریچه روی محور x و سرعت جریان در محور y ترسیم می شود.

شکل منحنی سرعت جریان برای یک شیر توپ PVC به چندین عامل از جمله اندازه شیر ، نوع مایعات مورد استفاده و شرایط کار بستگی دارد. به طور کلی ، هنگامی که دریچه کاملاً بسته است ، منحنی از سرعت جریان صفر شروع می شود و با افزایش زاویه باز از 0 به حدود 20 درجه افزایش می یابد. پس از آن ، میزان افزایش سرعت جریان کند می شود و منحنی تدریجی تر می شود. در حدود 70 تا 80 درجه از زاویه باز ، سرعت جریان به حداکثر مقدار آن نزدیک می شود و افزایش بیشتر در زاویه باز تأثیر کمی در سرعت جریان دارد.

توجه به این نکته حائز اهمیت است که منحنی سرعت جریان برای یک شیر توپ PVC برای انواع مایعات یکسان نیست. به عنوان مثال ، منحنی برای یک مایع چسبناک مانند روغن برای یک مایع چسبناک کمتر مانند آب با منحنی متفاوت خواهد بود. این امر به این دلیل است که ویسکوزیته مایعات بر مقاومت در برابر جریان تأثیر می گذارد ، که به نوبه خود بر رابطه بین زاویه باز شدن شیر و سرعت جریان تأثیر می گذارد.

اکنون که می فهمیم که چگونه زاویه باز شدن دریچه بر سرعت جریان در یک شیر توپ PVC تأثیر می گذارد ، بیایید در مورد برخی از کاربردهای عملی این دانش صحبت کنیم. یکی از متداول ترین کاربردهای کنترل جریان آب در سیستم های لوله کشی است. با تنظیم زاویه باز شیر توپ ، می توان سرعت جریان آب را برای تأمین نیازهای خاص سیستم کنترل کرد. به عنوان مثال ، در یک سیستم لوله کشی مسکونی ، می توان از شیر توپ برای کنترل جریان آب به یک دوش یا شیر آب استفاده کرد. با تنظیم زاویه باز شیر ، کاربر می تواند فشار آب و سرعت جریان را کنترل کند تا به سطح آسایش مورد نظر برسد.

یکی دیگر از کاربردهای رابطه بین زاویه باز دریچه و سرعت جریان ، کنترل جریان سیال در فرآیندهای صنعتی است. در بسیاری از فرآیندهای صنعتی ، حفظ سرعت دقیق مایعات از طریق لوله مهم است. با استفاده از شیر توپ PVC و تنظیم زاویه باز ، می توان سرعت جریان را کنترل کرد تا اطمینان حاصل شود که این فرآیند به طور کارآمد و ایمن عمل می کند. به عنوان مثال ، در یک کارخانه پردازش شیمیایی ، می توان از شیر توپ برای کنترل جریان یک محلول شیمیایی از طریق خط لوله استفاده کرد. با تنظیم زاویه باز شیر ، می توان سرعت جریان محلول را کنترل کرد تا اطمینان حاصل شود که واکنش شیمیایی با سرعت مورد نظر صورت می گیرد.

در شرکت ما ، ما طیف گسترده ای از دریچه های توپ PVC را برای پاسخگویی به نیازهای برنامه های مختلف ارائه می دهیم. دریچه های ما از مواد PVC با کیفیت بالا ساخته شده و برای ارائه عملکرد قابل اعتماد و ماندگار طراحی شده اند. ما همچنین انواع اندازه دریچه ، زاویه باز و اتصالات پایان را ارائه می دهیم تا اطمینان حاصل شود که مشتریان ما می توانند شیر مناسب را برای نیازهای خاص خود پیدا کنند.

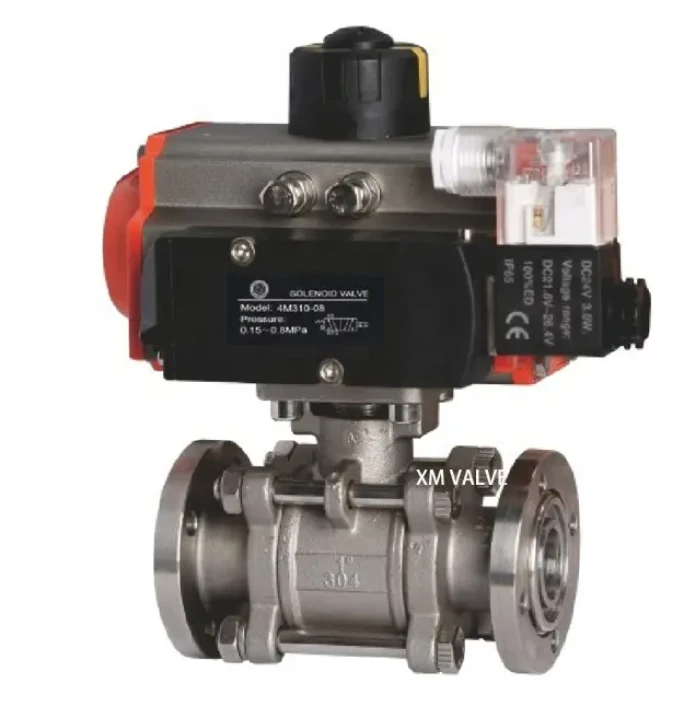

برخی از محصولات محبوب ما شامل مواردی استدریچه توپ خلاء انتهای فلنج با محرک پنوماتیک،LT STEELLESS STEELLY PNEUMATIC VALVE، ودریچه توپ 1 قطعه دستیبشر این دریچه ها برای انواع کاربردهای مختلف از جمله تصفیه آب ، فرآوری شیمیایی و اتوماسیون صنعتی مناسب هستند.

اگر در بازار یک دریچه توپ PVC هستید ، دوست داریم از شما بشنویم. تیم متخصصان ما می توانند به شما در انتخاب شیر مناسب برای نیازهای خاص خود کمک کنند و تمام اطلاعات لازم را برای تصمیم گیری آگاهانه در اختیار شما قرار دهند. این که آیا شما یک صاحب خانه هستید که به دنبال به روزرسانی سیستم لوله کشی خود هستید یا یک تولید کننده صنعتی که به دنبال دریچه قابل اعتماد برای فرآیند خود هستید ، ما شما را تحت پوشش قرار داده ایم.

در نتیجه ، درک رابطه بین زاویه باز دریچه و سرعت جریان برای هر کسی که از دریچه های توپ PVC استفاده می کند ضروری است. با تنظیم زاویه باز شیر ، سرعت جریان مایع از طریق دریچه را می توان کنترل کرد تا نیازهای خاص برنامه را برآورده کند. در شرکت ما ، ما متعهد هستیم که دریچه های توپ PVC با کیفیت بالا و خدمات عالی مشتری را در اختیار مشتریان خود قرار دهیم. بنابراین ، اگر سؤالی دارید یا در انتخاب شیر مناسب به کمک نیاز دارید ، از تماس با ما دریغ نکنید.

منابع

• پری ، RH ، و گرین ، DW (Eds.). (1997). کتابچه راهنمای مهندسان شیمی پری. مک گرا-هیل.
• شرکت جرثقیل (1988). جریان مایعات از طریق دریچه ها ، اتصالات و لوله. مقاله فنی شماره 410.
