Haai daar! As 'n verskaffer van pneumatiese balkleppe, word ek gereeld gevra hoe om die openings- en sluitingsnelheid van hierdie kleppe aan te pas. Dit is 'n belangrike aspek, veral as u die werkverrigting van u stelsels wil optimaliseer. In hierdie blog deel ek 'n paar praktiese wenke en insigte oor hierdie onderwerp.
Laat ons eerstens verstaan waarom die aanpassing van die openings- en sluitingsnelheid aangepas is. In verskillende industriële toepassings kan die snelheid waarteen 'n pneumatiese balklep oopmaak of sluit, 'n beduidende impak hê. Byvoorbeeld, in 'n proses waar 'n skielike verandering in vloeitempo probleme soos waterhamer in 'n pypstelsel kan veroorsaak, kan 'n stadiger openings- of sluitingsnelheid skade voorkom. Aan die ander kant, in sommige hoë snelheidsprosesse, kan 'n vinniger klepbewerking nodig wees om doeltreffendheid te handhaaf.
Faktore wat die openings- en sluitingsnelheid beïnvloed
Daar is verskillende faktore wat die openings- en sluitingsnelheid van 'n pneumatiese balklep kan beïnvloed. Een van die belangrikste is die lugdruk wat aan die pneumatiese aktuator voorsien word. Die aktuator is die deel wat die beweging van die bal in die klep dryf. As u die lugdruk verhoog, sal die aktuator oor die algemeen vinniger beweeg, wat lei tot 'n vinniger opening of sluiting van die klep. Omgekeerd, die vermindering van die lugdruk sal die operasie vertraag.
'N Ander faktor is die grootte van die klep. Groter kleppe het gewoonlik meer massa om te beweeg, sodat hulle dalk stadiger kan oopmaak en sluit in vergelyking met kleiner, selfs met dieselfde lugdruk. Die tipe aktuator speel ook 'n rol. Sommige aandrywers is ontwerp vir hoë snelheidsoperasie, terwyl ander meer gefokus is op presisie en stadiger beweging.
Die lugdruk aan te pas
Die aanpassing van die lugdruk is een van die eenvoudigste maniere om die openings- en sluitingsnelheid te verander. Die meeste pneumatiese stelsels het 'n drukreguleerder wat u kan gebruik om die lugdruk na die klepaktuator te beheer. Om dit te kan doen, moet u die drukreguleerder in u pneumatiese stelsel opspoor. Dit is gewoonlik 'n toestel met 'n maat en 'n verstellingsknop.
Begin deur die huidige lugdruk na te gaan. U kan dit doen deur na die maat op die drukreguleerder te kyk. As u die openings- en sluitingsnelheid wil verhoog, draai die verstellingsknop stadig kloksgewys om die druk te verhoog. Hou die maat dop om seker te maak dat u nie die aanbevole druk vir u klep en aktuator oorskry nie. As u die bewerking wil vertraag, draai die knop -toonbank - kloksgewys om die druk te verminder.
Dit is belangrik om klein aanpassings aan te bring en die klepbewerking na elke verandering te toets. Op hierdie manier kan u die optimale snelheid vir u spesifieke toepassing vind.
Met behulp van vloei -beheerkleppe
Vloeibeheerkleppe is nog 'n nuttige hulpmiddel om die openings- en sluitingsnelheid van 'n pneumatiese balklep aan te pas. Hierdie kleppe word in die lugvoorsieningslyn na die aktuator geïnstalleer. Hulle werk deur die lugvloei te beperk, wat op hul beurt die snelheid waarteen die aktuator beweeg, beheer.
Daar is twee hooftipes van vloei -beheerkleppe: naaldkleppe en gaskleppe. Naaldkleppe het 'n fyn -draadstam wat die lugvloei baie akkuraat kan verstel. Gaskleppe, daarenteen, word meer gereeld gebruik vir algemene vloeibeheer en is makliker om aan te pas.
Om 'n vloei -beheerklep te gebruik, installeer dit eenvoudig in die lugtoevoerlyn tussen die drukreguleerder en die klepaktuator. Pas dan die klep aan om die lugvloei te verhoog of te verminder. Soortgelyk aan die aanpassing van die lugdruk, maak klein veranderinge en toets die klepbewerking na elke aanpassing.
Aktuator - Spesifieke aanpassings
Sommige pneumatiese aktuators het gebou - in aanpassingsmeganismes. Sommige roterende aktuators het byvoorbeeld verstelbare stoppunte wat gebruik kan word om die rotasiehoek te beperk, wat die openings- en sluitingsnelheid indirek kan beïnvloed. Ander kan verstelbare demp- of kussingsfunksies hê wat die beweging aan die einde van die beroerte kan vertraag.
As u aktuator hierdie funksies het, verwys na die vervaardigershandleiding vir instruksies oor hoe om die aanpassings aan te bring. Dit is belangrik om die riglyne noukeurig te volg om behoorlike werking te verseker en om die aktuator te beskadig.
Regte - wêreldvoorbeelde
Kom ons kyk na 'n paar regte wêreldscenario's, waar die aanpassing en sluitingsnelheid van 'n pneumatiese balklep van kardinale belang is. In 'n voedselverwerkingsaanleg, 'nBidirectionele pneumatiese aktuator sanitêre voedselsnit van hoë temperatuur van vlekvrye staal - af van die balklepword gebruik om die vloei van vloeibare bestanddele te beheer. Om spat te voorkom en om akkurate dosering te verseker, is 'n stadiger openings- en sluitingsnelheid nodig. Deur die lugdruk aan te pas en 'n vloei -beheerklep te gebruik, kan die aanlegoperateurs die gewenste snelheid bereik.
In 'n chemiese verwerkingsaanleg, aDubbele mou polyvinylchloried balklepword gebruik om die vloei van korrosiewe chemikalieë te beheer. In hierdie geval kan 'n vinniger openings- en sluitingsnelheid nodig wees om vinnig te reageer op veranderinge in die proses. Die operateurs kan die lugdruk verhoog en die vloei -beheerklep dienooreenkomstig aanpas.

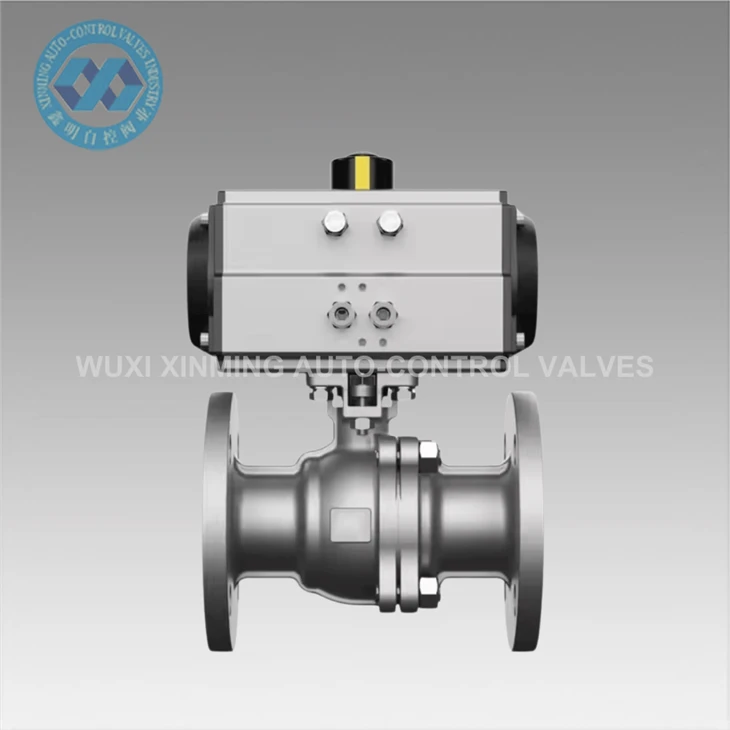

In 'n olie- en gaspypleiding, aPneumatiese toerusting WCB/SS304/SS316 V Tipe pneumatiese flens/gelaste/draad Giet gesmede balklepword gebruik om die vloei van olie of gas te beheer. Afhangend van die pyplynomstandighede en die vereistes van die proses, moet die openings- en sluitingsnelheid moontlik aangepas word om drukstuwings te voorkom en om veilige werking te verseker.
Konklusie
Die aanpassing van die openings- en sluitingsnelheid van 'n pneumatiese balklep is 'n belangrike deel van die optimalisering van die werkverrigting van u industriële stelsels. Deur die faktore te verstaan wat die snelheid beïnvloed, soos lugdruk, klepgrootte en aktuatortipe, en die gebruik van gereedskap soos drukreguleerders en vloei -beheerkleppe, kan u die gewenste snelheid vir u spesifieke toepassing bereik.
As u op soek is na 'n pneumatiese balklep of meer advies nodig het oor die aanpassing van die openings- en sluitingsnelheid, moet u nie huiwer om uit te reik nie. Ons is hier om u te help om die regte oplossings vir u behoeftes te vind. Kontak ons vir meer inligting en laat ons 'n gesprek begin oor u vereistes vir verkrygings.
Verwysings
- Pneumatiese klephandboek, verskillende vervaardigers
- Bedryfs -outomatisering Handboeke
- Tegniese referate oor vloeistofbeheerstelsels
