Haai daar! As 'n verskaffer van dun balkleppe, het ek eerstehands gesien hoe deurslaggewend die regte belyning tydens installasie is. 'N Dun balklep wat verkeerd in lyn gebring is, kan lei tot allerlei probleme, soos lekkasies, verminderde vloei -doeltreffendheid en selfs voortydige slytasie. Dus, in hierdie blog, deel ek 'n paar wenke oor hoe om die regte in lyn van 'n dun balklep tydens die installasie te verseker.
Voor- Installasie -tjeks
Voordat u selfs met die installasieproses begin, is dit belangrik om 'n paar tjeks te doen. Maak eers seker dat u die regte klep vir die werk het. Kontroleer die spesifikasies van die klep teen u stelselvereistes. U wil nie eindig met 'n klep wat te klein of te groot is vir die pypleiding nie.
Inspekteer die klep vir enige sigbare skade. Soek krake, duike of enige tekens van korrosie. 'N Beskadigde klep sal nie behoorlik funksioneer nie, selfs al is dit perfek in lyn. Kontroleer ook die paringsoppervlaktes van die klep en die pypleiding. Hulle moet skoon en vry van puin wees. Enige vuil of vuil kan 'n behoorlike seël en belyning voorkom.
Meet en nasien
Akkurate meting is die sleutel tot behoorlike belyning. Gebruik 'n betroubare meetinstrument, soos 'n maatband of 'n remklap, om die deursnee van die pypleiding en die klep te meet. Maak seker dat die metings ooreenstem. As daar 'n beduidende verskil is, moet u miskien 'n adapter of 'n ander klep soek.
Nadat u die metings bevestig het, merk die pypleiding en die klep. Merk die middellyn van beide die pypleiding en die klep. Dit sal u help om dit korrek in lyn te bring tydens die installasie. U kan 'n permanente merker of 'n skrywer gebruik om die merke te maak.
Posisionering van die klep
As u die klep posisioneer, is dit belangrik om die vloeirigting te oorweeg. Die meeste dun balkleppe het 'n pyltjie wat die rigting van die vloei aandui. Maak seker dat die pyltjie op die klep ooreenstem met die vloeirigting in die pypleiding. Verkeerde vloeirigting kan lei tot verminderde werkverrigting en selfs skade aan die klep.
Plaas die klep versigtig in die pypleiding. Probeer om die middellyne van die klep en die pypleiding so nou moontlik in lyn te bring. Miskien moet u 'n hefapparaat, soos 'n takel of 'n hyskraan, vir groter kleppe gebruik. Maak seker dat die klep gelyk is en nie aan die een kant kantel nie.
Gebruik van belyningsinstrumente
Daar is verskillende gereedskap vir belyning wat u kan help om behoorlike belyning te verseker. Een van die mees algemene instrumente is 'n flensbelyningsinstrument. As u dun balklep flense het, kan hierdie werktuig baie nuttig wees. Dit help om die boutgate in die flense van die klep en die pypleiding in lyn te bring. Dit verseker dat die boute maklik ingevoeg kan word en dat die klep behoorlik sit.
'N Ander instrument is 'n laserbelyningsinstrument. Hierdie instrument gebruik 'n laserstraal om 'n presiese verwysingsverwysing te gee. Dit kan veral nuttig wees vir lang pypleidings of wanneer hoë presisie benodig word. Deur 'n laserbelyningsinstrument te gebruik, kan u seker maak dat die klep binne 'n baie klein verdraagsaamheid in lyn is.
Draai die boute vas
Sodra die klep in posisie is en behoorlik in lyn is, is dit tyd om die boute vas te trek. Maar moenie net mal raak en almal tegelyk verskerp nie. U moet 'n spesifieke verskerpingsvolgorde volg. Begin deur die boute in 'n kruispatroon vas te trek. Dit help om die druk eweredig rondom die flens te versprei en verseker 'n behoorlike seël.
Gebruik 'n wringkragsleutel om die boute aan die aanbevole wringkragwaarde vas te trek. Oor - deur die boute vas te trek, kan die klep of die pypleiding beskadig, terwyl die styging onder - tot lekkasies kan lei. Raadpleeg die installeringshandleiding van die klep vir die regte wringkragwaardes.
Toets die belyning
Nadat die klep geïnstalleer is en die boute vasgemaak is, is dit belangrik om die belyning te toets. U kan 'n visuele inspeksie doen om seker te maak dat die klep behoorlik in lyn is. Kyk na enige tekens van verkeerde belyning, soos gapings tussen die flense of 'n klep wat lyk of dit gekantel is.
U kan ook 'n druktoets uitvoer. Pas druk op die stelsel toe en kyk of daar lekkasies is. As daar lekkasies is, kan dit 'n teken van verkeerde belyning wees. In hierdie geval moet u miskien die boute los, die klep weer in lyn bring en dan die boute weerhou.
Algemene belyningsprobleme en oplossings
Soms kan u 'n paar algemene probleme met die belyning tydens die installasie ondervind. Een algemene probleem is die verkeerde belyning van flens. Dit kan gebeur as die flense nie behoorlik bewerk is nie, of as die pypleiding nie reguit is nie. Om hierdie probleem op te los, kan u shims gebruik om die belyning aan te pas. Shims is dun stukke materiaal wat tussen die flense geplaas kan word om die belyning reg te stel.
'N Ander probleem is die verkeerde belyning van klepstam. Dit kan probleme met die werking van die klep veroorsaak. As u agterkom dat die klepstam nie vlot beweeg nie, of dat die klep moeilik is om oop te maak en toe te maak, kan dit te wyte wees aan die wanaanpassing van die stam. In hierdie geval moet u miskien die klep uitmekaar haal en die stam herbelyn.
Die belangrikheid van behoorlike belyning vir verskillende soorte dun balkleppe

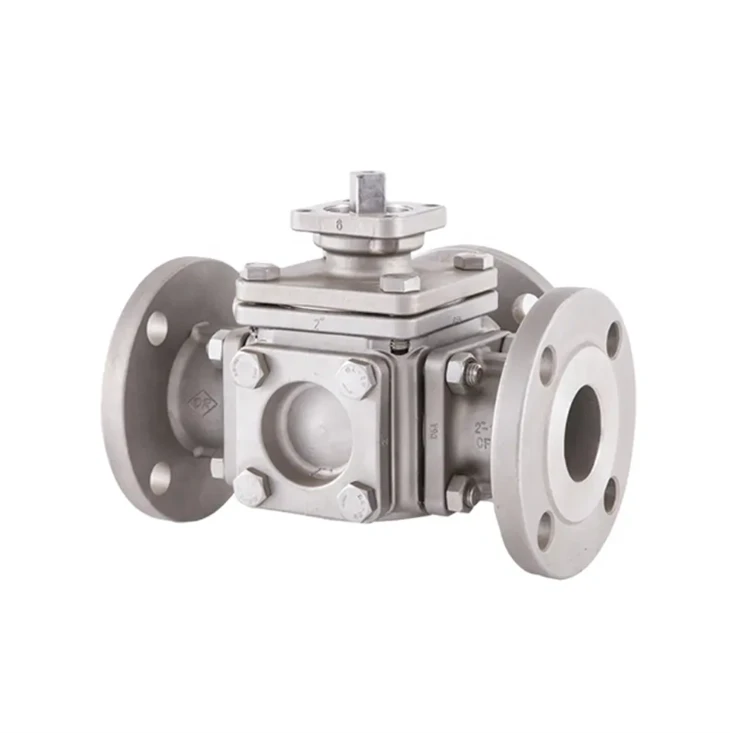

Verskillende soorte dun balkleppe het verskillende vereistes vir belyning. Byvoorbeeld, die180 grade pneumatiese aktuator 3 wyse bal klepmoet presies in lyn gebring word om die aktuator behoorlike werking te verseker. 'N Klep wat verkeerd in lyn gebring is, kan veroorsaak dat die aktuator wanfunksioneer, wat lei tot probleme met vloeibeheer.
DieDouble Union L - Vorm drie - Way Ball ValveVereis ook noukeurige belyning. Die L -vormige ontwerp beteken dat die klep korrek moet geplaas word om die vloei soos bedoel te rig. Enige wanbelyning kan die vloeipatroon ontwrig en die doeltreffendheid van die stelsel verminder.
Hoë - Prestasie elektriese balkleppe vir betroubare werkingis 'n ander soort wat behoorlike belyning benodig. Hierdie kleppe word dikwels in kritieke toepassings gebruik waar betroubaarheid die sleutel is. 'N Elektriese balklep wat verkeerd uitgelê is, kan tot elektriese probleme lei en die algehele werkverrigting van die stelsel beïnvloed.
Konklusie
Dit is noodsaaklik vir die optimale werkverrigting en lewensduur van 'n dun balklep tydens die installasie. Deur die stappe wat ek in hierdie blog uiteengesit het, te volg, van voor -installasie -tjeks tot die toetsing van die belyning, kan u baie algemene probleme vermy wat verband hou met die verkeerde kleppe.
As u in die mark is vir dun balkleppe van hoë gehalte, is ons hier om te help. Ons bied 'n wye verskeidenheid dun balkleppe aan wat ontwerp is om aan u spesifieke behoeftes te voldoen. Of u nou 'n eenvoudige klep met twee -rigting of 'n meer ingewikkelde drie -weg klep nodig het, ons het u gedek. As u enige vrae het of u vereistes wil bespreek, moet u dit gerus uitreik. Ons help u altyd graag die regte klep en verseker 'n gladde installasieproses.
Verwysings
- Klepinstallasiehandleidings
- Bedryfstandaarde vir klepinstallasie
- Tegniese gidse oor pyppassing en klepbelyning
