بهعنوان تامینکننده شیرهای توپی رزوهای، من به طور مستقیم متوجه شدهام که راندمان جریان در کاربردهای مختلف صنعتی چقدر مهم است. چه برای کنترل جریان مایعات یا گازها باشد، یک شیر توپی رزوه ای با عملکرد خوب می تواند دنیای متفاوتی را ایجاد کند. در این وبلاگ، نکات عملی در مورد چگونگی بهبود راندمان جریان دریچه توپی رزوه ای را به اشتراک می گذارم.
1. اندازه شیر مناسب را انتخاب کنید
یکی از اساسی ترین مراحل در حصول اطمینان از راندمان جریان خوب، انتخاب اندازه صحیح شیر است. دریچه ای که خیلی کوچک باشد افت فشار بیش از حد ایجاد می کند و جریان را محدود می کند. از طرف دیگر، یک شیر بزرگ می تواند منجر به جریان ناپایدار و کنترل ضعیف شود.
هنگام انتخاب اندازه، باید میزان جریان مورد نیاز سیستم خود را در نظر بگیرید. حجم جریان مورد انتظار و فشاری که سیال در آن جریان دارد را محاسبه کنید. می توانید از نمودارهای اندازه استاندارد صنعتی استفاده کنید که بر اساس مقدار Cv (ضریب جریان) شیر است. مقدار Cv مقدار آبی (بر حسب گالن آمریکا در دقیقه) را نشان میدهد که میتواند از یک دریچه با افت فشار 1 psi عبور کند. اطمینان حاصل کنید که دریچه ای با مقدار Cv انتخاب کنید که با نیازهای سیستم شما مطابقت داشته باشد. به عنوان مثال، اگر یک سیستم جریان بالا دارید، شیری با Cv بالاتر می خواهید.
2. به طراحی دریچه توجه کنید
طراحی شیر توپی رزوه ای در راندمان جریان آن نقش بسزایی دارد. انواع مختلفی از طرح های شیر توپی مانند پورت کامل و استاندارد وجود دارد.
الفشیر توپی تمام پورتدارای یک توپ با دهانه ای است که به اندازه لوله ای است که به آن وصل شده است. این طراحی اجازه می دهد تا برای حداقل محدودیت جریان، و در نتیجه راندمان جریان بالا. از طرف دیگر، دریچه های توپی استاندارد دارای دهانه توپی کوچک تری هستند که می تواند باعث محدودیت جریان شود. اگر راندمان جریان بالا اولویت اصلی شماست، طراحی پورت کامل را انتخاب کنید.
همچنین پوشش سطح داخلی شیر را در نظر بگیرید. سطح داخلی صاف اصطکاک را به حداقل می رساند و به سیال اجازه می دهد آزادانه تر جریان یابد. دریچه هایی با یک توپ صیقلی و دیواره های داخلی صاف می توانند راندمان جریان را به میزان قابل توجهی بهبود بخشند.
3. از نصب صحیح اطمینان حاصل کنید
نصب مناسب کلید دستیابی به راندمان جریان بهینه است. ابتدا مطمئن شوید که شیر در جهت صحیح نصب شده است. اکثر شیرهای توپی رزوه ای یک طرفه هستند، به این معنی که به گونه ای طراحی شده اند که وقتی سیال در یک جهت خاص جریان می یابد، به درستی کار کنند. نصب سوپاپ به عقب می تواند منجر به کاهش جریان و حتی آسیب به شیر شود.
اتصالات بین شیر و لوله ها نیز باید محکم و بدون نشتی باشد. اتصالات شل می تواند باعث کاهش فشار و تلاطم شود که بر راندمان جریان تأثیر منفی می گذارد. برای اطمینان از آب بندی مناسب از مواد آب بندی مناسب مانند نوار تفلون یا واشر استفاده کنید. علاوه بر این، قبل از نصب از تمیز بودن لوله ها اطمینان حاصل کنید تا از ورود هرگونه زباله به شیر و ایجاد انسداد جلوگیری شود.
4. تعمیر و نگهداری منظم
تعمیر و نگهداری منظم برای کارکرد شیر توپی رزوه ای در حداکثر راندمان ضروری است. با گذشت زمان، خاک، زباله و خوردگی می تواند در داخل شیر جمع شود و جریان را محدود کند.
بازرسی های معمولی را برای بررسی هرگونه نشانه ای از سایش، آسیب یا انسداد انجام دهید. شیر را به طور مرتب تمیز کنید تا ذرات انباشته شده از بین بروند. بسته به نوع مایعی که سوپاپ از آن استفاده می کند، می توانید از یک شوینده ملایم یا یک پاک کننده مخصوص شیر استفاده کنید.
طبق توصیه سازنده، قسمت های متحرک شیر مانند توپ و ساقه را روغن کاری کنید. روغن کاری مناسب اصطکاک را کاهش می دهد، باز و بسته شدن شیر را آسان می کند و همچنین به جلوگیری از خوردگی کمک می کند.
5. با Actuators ارتقا دهید
اگر به دنبال کنترل دقیق تر و راندمان جریان بهبود یافته هستید، شیر توپی رزوه خود را با یک محرک ارتقا دهید. عملگرها می توانند باز و بسته شدن شیر را خودکار کنند و امکان کنترل دقیق تر و به موقع جریان را فراهم کنند.

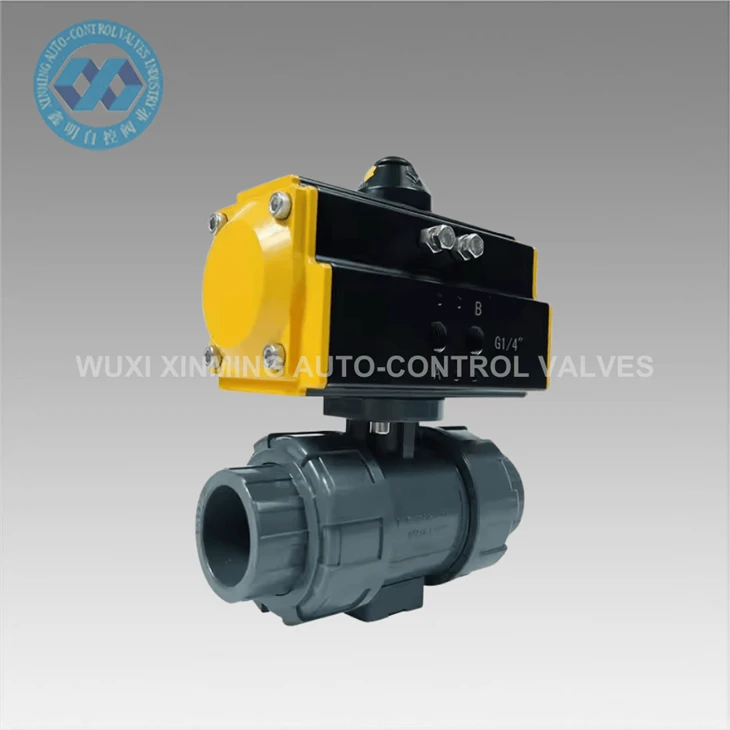

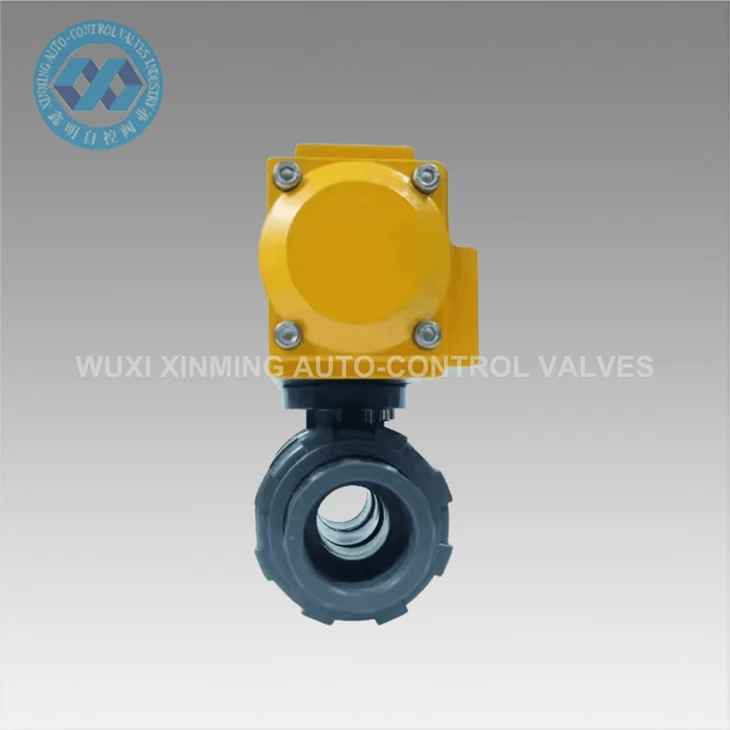

به عنوان مثال،محرک های پنوماتیکیمحبوب هستند زیرا سریع و قابل اعتماد هستند. آنها از هوای فشرده برای حرکت دریچه استفاده می کنند و کنترل سریع و دقیق جریان را فراهم می کنند. محرک های الکتریکی نیز گزینه خوبی هستند، به ویژه برای برنامه هایی که در آنها به درجه بالایی از کنترل نیاز است. آنها عملکرد نرمی را ارائه می دهند و می توانند به راحتی با سیستم های اتوماسیون ادغام شوند.
6. خواص سیال را در نظر بگیرید
خواص سیالی که از شیر عبور می کند تأثیر قابل توجهی بر راندمان جریان آن دارد. سیالات با ویسکوزیته بالا، مانند روغن، در مقایسه با سیالات با ویسکوزیته کم مانند آب، آهسته تر جریان می یابند و مقاومت بیشتری ایجاد می کنند.
اگر با یک سیال با ویسکوزیته بالا سر و کار دارید، ممکن است لازم باشد دریچه ای با دهانه بزرگتر یا طرحی انتخاب کنید که به طور خاص برای سیالات ویسکوزیته بهینه شده باشد. همچنین میتوانید از افزودنیها برای کاهش ویسکوزیته سیال استفاده کنید که میتواند جریان را از طریق شیر بهبود بخشد.
دما و فشار سیال نیز از عوامل مهم هستند. سیالات با دمای بالا می توانند باعث انبساط مواد دریچه شوند که ممکن است بر عملکرد شیر تأثیر بگذارد. اطمینان حاصل کنید که دریچه ای با موادی انتخاب کنید که بتواند در برابر شرایط دما و فشار کاربرد شما مقاومت کند.
7. تست و بهینه سازی کنید
هنگامی که شیر توپی رزوه خود را نصب و نگهداری کردید، مهم است که راندمان جریان را آزمایش کنید. از دبی متر و فشارسنج ها برای اندازه گیری دبی و افت فشار در شیر استفاده کنید. مقادیر اندازه گیری شده را با مقادیر مورد انتظار بر اساس طراحی سیستم خود مقایسه کنید.
اگر راندمان جریان کمتر از حد انتظار باشد، ممکن است نیاز به انجام برخی تنظیمات داشته باشید. این می تواند شامل تغییر اندازه شیر، بهبود نصب یا انجام تعمیر و نگهداری اضافی باشد. عملکرد شیر را به طور مداوم نظارت و بهینه کنید تا مطمئن شوید که در بالاترین سطح کارایی کار می کند.
در نتیجه، بهبود راندمان جریان یک شیر توپی رزوه ای نیاز به ترکیبی از انتخاب، نصب، نگهداری و بهینه سازی مناسب دارد. با رعایت این نکات، می توانید اطمینان حاصل کنید که شیر شما کنترل جریان قابل اعتماد و کارآمدی را ارائه می دهد.
اگر در بازار شیرهای توپی رزوه ای با کیفیت بالا هستید یا می خواهید در مورد نحوه بهینه سازی سیستم شیر خود برای بازده جریان بهتر صحبت کنید، در صورت تمایل با ما تماس بگیرید. ما اینجا هستیم تا به شما در یافتن راه حل های مناسب برای نیازهای صنعتی خود کمک کنیم.
مراجع
- "راهنمای شیر"، آزمایشگاه شیر کنترل، 2020
- "سیستم های جریان سیالات صنعتی: طراحی و بهره برداری"، اسمیت، جی، 2019
- دفترچه راهنمای سازنده انواع شیرهای توپی رزوه ای
