نصب دریچه پروانه در خط لوله افقی کاری است که نیاز به برنامه ریزی و دقت دقیق دارد. من به عنوان یک تامین کننده شیر پروانه ، من این امتیاز را داشتم که از دست اول شاهد اهمیت نصب مناسب برای عملکرد بهینه این دریچه ها باشم. در این پست وبلاگ ، من شما را از طریق فرایند گام به گام نصب شیر پروانه در یک خط لوله افقی راهنمایی می کنم و بینش و نکات ارزشمندی را در طول مسیر به اشتراک می گذارم.
آماده سازی قبل از نصب
قبل از شروع فرآیند نصب ، جمع آوری تمام ابزارها و مواد لازم بسیار مهم است. در اینجا لیستی از مواردی که به طور معمول به آن نیاز دارید آورده شده است:

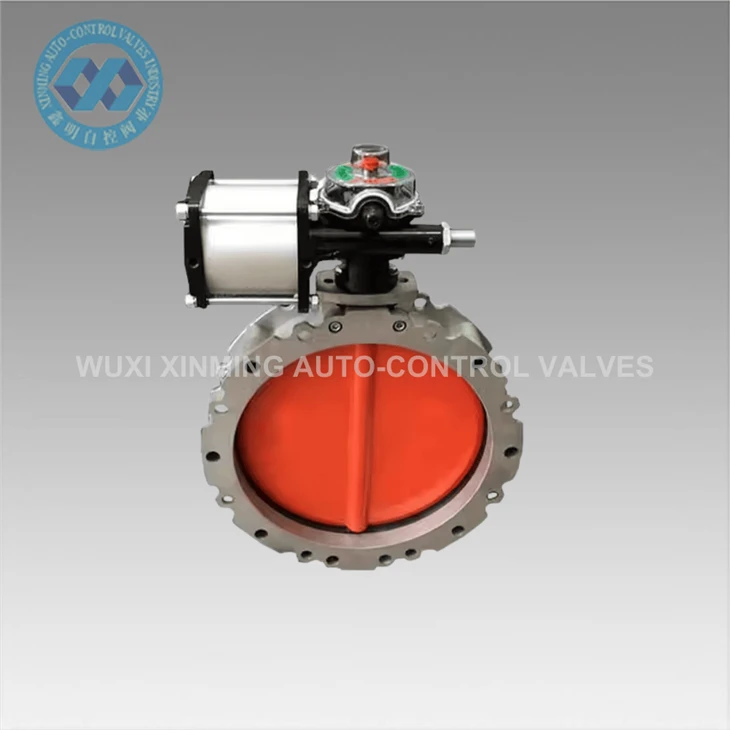

- شیر آب پروانه: اطمینان حاصل کنید که دریچه ای که انتخاب کرده اید اندازه و نوع صحیحی برای سیستم خط لوله شماست. شما می توانید دامنه دریچه های پروانه ما را کشف کنید ، از جملهمحرک پنوماتیک شیر پروانه ویفربادریچه پروانه دمپروتبا کیفیت بالا آلیاژ آلومینیوم شیر پروانه پنوماتیک شیر آب پروانه ضد گرد و غباربشر
- واشر: واشرهایی را انتخاب کنید که با شیر و مواد خط لوله سازگار باشد. آنها به ایجاد یک مهر و موم محکم و جلوگیری از نشت کمک می کنند.
- پیچ و مهره ها: برای ایمن سازی شیر به خط لوله ، اندازه و درجه مناسب پیچ و مهره را انتخاب کنید.
- آچار و سوکت: برای محکم کردن پیچ و مهره ها به این ابزارها احتیاج دارید.
- برش لوله و چرخ: در صورت لزوم ، از این ابزارها برای تهیه انتهای خط لوله برای نصب استفاده کنید.
- اندازه گیری نوار و سطح: این ابزارها برای اطمینان از تراز مناسب و موقعیت یابی شیر ضروری هستند.
هنگامی که تمام ابزارها و مواد را آماده کردید ، وقت آن است که خط لوله و شیر را بازرسی کنید. خط لوله را برای هرگونه خسارت ، زباله یا سوء استفاده ها بررسی کنید. اطمینان حاصل کنید که دریچه در شرایط خوبی است و از هرگونه نقصی عاری است. انتهای خط لوله و صورتهای دریچه را تمیز کنید تا هرگونه خاک ، زنگ زدگی یا گریس از بین برود.
تهیه خط لوله
آماده سازی مناسب خط لوله برای نصب موفق شیر بسیار مهم است. این مراحل را برای تهیه خط لوله دنبال کنید:
- خط لوله را برش دهید: اگر برای قرار دادن دریچه نیاز به برش خط لوله دارد ، از یک برش لوله استفاده کنید تا یک برش تمیز و مستقیم انجام شود. اطمینان حاصل کنید که برش عمود بر محور خط لوله است.
- خط لوله به پایان می رسد: از یک چرخ یا ابزار beveling استفاده کنید تا خط لوله به پایان برسد. این امر به ایجاد یک انتقال صاف بین خط لوله و شیر کمک می کند و خطر تلاطم و افت فشار را کاهش می دهد.
- انتهای خط لوله را تمیز کنید: برای تمیز کردن خط لوله از یک برس سیم یا حلال استفاده کنید. هر نوع خاک ، زنگ زدگی یا بقایای آن را که می تواند بر مهر و موم بین شیر و خط لوله تأثیر بگذارد ، بردارید.
- خط لوله را اندازه گیری و علامت گذاری کنید: برای اندازه گیری فاصله بین فلنج های خط لوله از یک نوار اندازه گیری استفاده کنید. خط مرکزی خط لوله را در هر دو فلنج علامت گذاری کنید. این به شما کمک می کند تا شیر را به درستی تراز کنید.
- تراز خط لوله را بررسی کنید: از یک سطح برای بررسی تراز خط لوله استفاده کنید. اطمینان حاصل کنید که خط لوله مستقیم و سطح است. در صورت لزوم ، پشتیبانی از خط لوله را برای اطمینان از تراز مناسب تنظیم کنید.
نصب دریچه
اکنون که خط لوله تهیه شده است ، وقت آن رسیده است که شیر پروانه را نصب کنید. این مراحل را برای نصب موفق دنبال کنید:
- شیر را قرار دهید: دریچه را بین فلنج های خط لوله قرار دهید و خط وسط شیر را با خط مرکزی خط لوله تراز کنید. اطمینان حاصل کنید که دریچه به درستی جهت گیری شده است ، با فلش جهت جریان بر روی بدنه دریچه که در جهت جریان قرار دارد.
- واشرها را وارد کنید: واشر را بین فلنج های دریچه و فلنج خط لوله قرار دهید. اطمینان حاصل کنید که واشرها با سوراخ های پیچ محور و تراز شده اند.
- پیچ ها و آجیل ها را وارد کنید: پیچ ها را از طریق سوراخ های پیچ در فلنج های دریچه و فلنج های خط لوله وارد کنید. برای محکم کردن آجیل از آچار یا سوکت استفاده کنید. با سفت کردن پیچ ها در یک الگوی متقاطع شروع کنید ، به تدریج گشتاور را افزایش دهید تا آجیل ها به هم نرسند.
- عملکرد شیر را بررسی کنید: پس از نصب شیر ، عملکرد شیر را بررسی کنید. چندین بار دریچه را باز و بسته کنید تا مطمئن شوید که یکنواخت و آزاد حرکت می کند. هرگونه نشت اطراف فلنج شیر را بررسی کنید.
- آزمایش فشار را انجام دهید: پس از نصب دریچه و بررسی عمل ، آزمایش فشار را انجام دهید تا از یکپارچگی نصب اطمینان حاصل شود. دستورالعمل های سازنده را برای انجام آزمایش فشار دنبال کنید.
بررسی های پس از نصب
پس از نصب شیر و تست فشار به پایان رسید ، انجام برخی از چک های پس از نصب مهم است. در اینجا مواردی برای بررسی وجود دارد:
- موقعیت شیر را بررسی کنید: اطمینان حاصل کنید که شیر در موقعیت صحیح قرار دارد. بسته به نیاز سیستم ، دریچه باید کاملاً باز یا کاملاً بسته باشد.
- عملکرد شیر را بررسی کنید: چندین بار دریچه را کار کنید تا مطمئن شوید که یکنواخت و آزاد حرکت می کند. هرگونه صداهای یا ارتعاشات غیرمعمول را بررسی کنید.
- نشت را بررسی کنید: فلنج های شیر و اتصالات خط لوله را برای هرگونه نشت بازرسی کنید. اگر نشتی را تشخیص دادید ، پیچ ها را محکم کنید یا در صورت لزوم واشر را تعویض کنید.
- پشتیبانی از خط لوله را بررسی کنید: اطمینان حاصل کنید که تکیه گاه خط لوله در وضعیت خوبی قرار گرفته و به درستی تنظیم شده است. تکیه گاه ها باید از حرکت بیش از حد یا لرزش خط لوله جلوگیری کنند.
- نصب را مستند کنید: سابقه نصب دریچه ، از جمله مدل شیر ، اندازه ، تاریخ نصب و هر اطلاعات مرتبط دیگر را نگه دارید. این مستندات برای نگهداری و عیب یابی در آینده مفید خواهد بود.
نکاتی برای نصب موفق
در اینجا چند نکته اضافی برای اطمینان از نصب موفق شیر پروانه وجود دارد:
- دستورالعمل های سازنده را دنبال کنید: همیشه دستورالعمل های سازنده را برای نصب شیر دنبال کنید. دستورالعمل ها دستورالعمل ها و توصیه های خاصی را برای مدل دریچه شما ارائه می دهند.
- از ابزارها و مواد مناسب استفاده کنید: حتما از ابزارها و مواد مناسب برای نصب استفاده کنید. استفاده از ابزارها یا مواد اشتباه می تواند منجر به نصب ضعیف و مشکلات احتمالی شود.
- راحت باش: نصب یک کار دقیق است که نیاز به صبر و توجه به جزئیات دارد. وقت خود را صرف کنید تا اطمینان حاصل کنید که هر مرحله به درستی انجام شده است.
- در صورت لزوم به دنبال کمک حرفه ای باشید: اگر به توانایی خود در نصب شیر اطمینان ندارید ، به دنبال کمک حرفه ای باشید. یک تکنسین واجد شرایط می تواند از نصب مناسب اطمینان حاصل کند و از مشکلات احتمالی جلوگیری کند.
پایان
نصب شیر پروانه در خط لوله افقی یک کار پیچیده اما قابل دستیابی است. با دنبال کردن مراحل ذکر شده در این پست وبلاگ و استفاده از ابزارها و مواد مناسب ، می توانید از نصب موفقیت آمیز اطمینان حاصل کنید. به یاد داشته باشید که آماده سازی قبل از نصب ، تهیه خط لوله ، نصب شیر و بررسی های پس از نصب را انجام دهید. اگر سوالی دارید یا به کمک بیشتری نیاز دارید ، در تماس با ما دریغ نکنید. ما در اینجا هستیم تا به شما در یافتن شیر پروانه مناسب برای برنامه خود و اطمینان از یک فرآیند نصب صاف کمک کنیم. آیا شما به یک نیاز داریدمحرک پنوماتیک شیر پروانه ویفربادریچه پروانه دمپر، یابا کیفیت بالا آلیاژ آلومینیوم شیر پروانه پنوماتیک شیر آب پروانه ضد گرد و غبار، تیم متخصصان ما آماده کمک به شما هستند. امروز با ما تماس بگیرید تا در مورد نیازهای خود صحبت کنید و روند تهیه را شروع کنید.
منابع
- کتابچه های نصب تولید کننده شیر
- استانداردها و دستورالعمل های نصب خط لوله
