نصب شیر پروانه ای در خط لوله عمودی کاری است که نیاز به برنامه ریزی و اجرای دقیق دارد. ما به عنوان یک تامین کننده قابل اعتماد شیر پروانه ای، اهمیت ارائه راهنمایی جامع در مورد این فرآیند را به شما درک می کنیم. در این وبلاگ شما را با مراحل نصب شیر پروانه ای در خط لوله عمودی آشنا می کنیم تا از نصب موفق و کارآمد اطمینان حاصل کنیم.
1. آماده سازی قبل از نصب
ارزیابی خط لوله
قبل از نصب شیر پروانه ای، ارزیابی کامل خط لوله عمودی ضروری است. قطر خط لوله، مواد و شرایط عملیاتی که تحت آن قرار می گیرد، مانند فشار، دما و نوع سیالی که در آن جریان دارد را بررسی کنید. شیری که انتخاب می کنید باید با این عوامل سازگار باشد. به عنوان مثال، اگر با خط لوله ای سروکار دارید که مایعات خورنده را حمل می کند، یک شیر ساخته شده از مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ مناسب است.
انتخاب سوپاپ

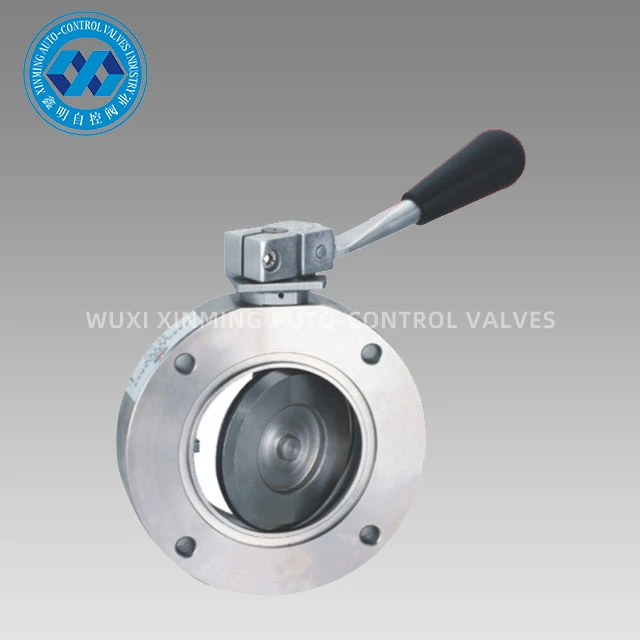

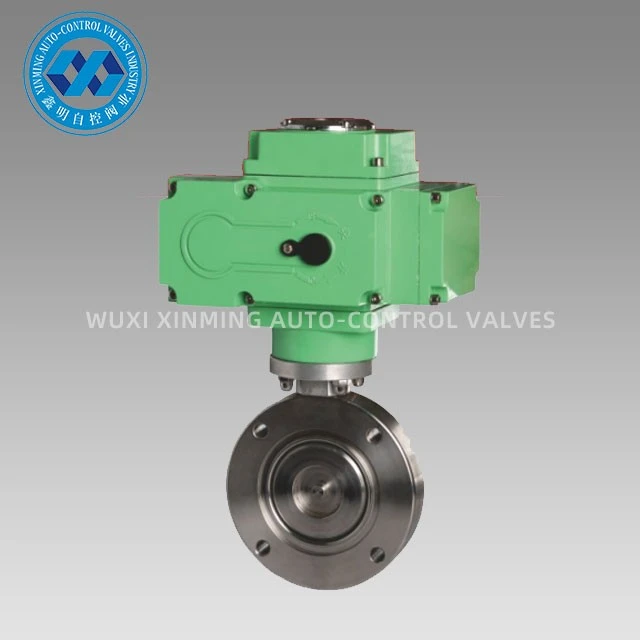

ما به عنوان تامین کننده شیر پروانه ای، طیف گسترده ای از شیرها را برای رفع نیازهای مختلف ارائه می دهیم. شما ممکن است ما را در نظر بگیریدشیر پروانه ای فلنج دار تک و دو عمله سفارشی، که انعطاف پذیری در عملیات را فراهم می کند. اگر برنامه شما شامل یک محیط خلاء است، ماشیر پروانه ای وکیومیک انتخاب ایده آل خواهد بود برای صنایع با الزامات بهداشتی بالا، مانند مواد غذایی و آشامیدنی یا داروسازی، ماشیر پروانه ای بهداشتیبرای مطابقت با استانداردهای سخت طراحی شده است.
جمع آوری ابزار و مواد
تمام ابزار و مواد لازم برای نصب را جمع آوری کنید. شما به یک آچار یا سوکت برای سفت کردن پیچها، یک نوار اندازهگیری برای اطمینان از تراز مناسب، واشر برای مهر و موم ضد نشتی و تجهیزات ایمنی مانند دستکش و عینک ایمنی نیاز دارید.
2. بازرسی شیر
بازرسی بصری
شیر پروانه ای را برای هرگونه آسیب قابل مشاهده مانند ترک، فرورفتگی یا خراش بررسی کنید. دیسک، ساقه و مهر و موم را بررسی کنید تا از سالم بودن آنها مطمئن شوید. هر گونه آسیب به این قطعات می تواند عملکرد شیر را تحت تاثیر قرار دهد و منجر به نشتی یا نقص شود.
تست عملکرد
قبل از نصب، تست عملکرد شیر را انجام دهید. دسته سوپاپ یا محرک را در دامنه کامل حرکت آن بچرخانید تا از عملکرد روان اطمینان حاصل کنید. دیسک باید آزادانه و بدون هیچ گونه اتصالی باز و بسته شود.
3. آماده سازی خط لوله
تمیز کردن خط لوله
خط لوله عمودی را به طور کامل تمیز کنید تا هرگونه زباله، کثیفی یا زنگ زدگی پاک شود. این یک سطح تمیز و یکنواخت را برای نصب شیر تضمین می کند و از ورود هر گونه اجسام خارجی به شیر و ایجاد آسیب جلوگیری می کند. برای این کار می توانید از لوله پاک کن یا برس سیمی استفاده کنید.
علامت گذاری محل نصب
محل دقیقی را روی خط لوله که دریچه پروانه ای نصب می شود علامت بزنید. طول شیر را اندازه بگیرید و موقعیت های مربوطه را روی خط لوله علامت بزنید. اطمینان حاصل کنید که فضای کافی در دو طرف شیر برای دسترسی آسان در طول تعمیر و نگهداری وجود دارد.
برش خط لوله (در صورت لزوم)
اگر خط لوله برای قرار دادن شیر نیاز به برش دارد، از لوله برش مناسب استفاده کنید. برای اطمینان از تراز مناسب با شیر، یک برش تمیز و مستقیم ایجاد کنید. پس از برش، لبه های خط لوله را جدا کنید تا از آسیب دیدن واشرها جلوگیری شود.
4. نصب شیر
قرار دادن واشرها
واشرها را در دو طرف فلنج های شیر قرار دهید. واشرها باید اندازه و جنس مناسبی داشته باشند تا از مهر و موم محکم اطمینان حاصل شود. اطمینان حاصل کنید که واشرها در مرکز قرار گرفته و فاقد هرگونه چین و چروک هستند.
تراز کردن شیر
با دقت دریچه را با موقعیت های مشخص شده روی خط لوله تراز کنید. برای اطمینان از اینکه شیر در مرکز و عمود بر خط لوله قرار دارد، از یک نوار اندازه گیری استفاده کنید. ناهماهنگی می تواند باعث ایجاد فشار روی شیر و خط لوله شود و منجر به نشتی و خرابی زودرس شود.
پیچ کردن شیر
پیچ ها را از طریق فلنج های شیر و فلنج های خط لوله وارد کنید. از یک مجموعه آچار یا سوکت استفاده کنید تا پیچ ها را به طور یکنواخت سفت کنید. برای اطمینان از فشار یکنواخت روی واشرها، پیچ ها را به صورت ضربدری محکم کنید. پیچ ها را بیش از حد سفت نکنید، زیرا ممکن است به واشر یا فلنج شیر آسیب برساند.
5. بررسی های پس از نصب
تست نشت
پس از نصب، تست نشتی را انجام دهید. شیر را ببندید و به خط لوله فشار وارد کنید. نشتی در اطراف فلنج های شیر را بررسی کنید. در صورت مشاهده نشتی، پیچ ها را کمی شل کنید، واشرها را تنظیم کنید و دوباره پیچ ها را ببندید.
تست عملکرد
یک بار دیگر تست عملکرد را روی شیر انجام دهید. سوپاپ را چندین بار باز و بسته کنید تا از عملکرد روان اطمینان حاصل کنید. بررسی کنید که دسته سوپاپ یا محرک آزادانه حرکت کند و دیسک کاملاً باز و بسته شود.
بررسی سیستم
کل سیستم خط لوله را بررسی کنید تا مطمئن شوید که به درستی کار می کند. فشار، سرعت جریان و دما را کنترل کنید تا مطمئن شوید که در محدوده عملکرد عادی قرار دارند.
6. ملاحظات تعمیر و نگهداری
تعمیر و نگهداری منظم برای اطمینان از عملکرد طولانی مدت شیر پروانه ای در خط لوله عمودی بسیار مهم است. شیر را به صورت دوره ای از نظر علائم سایش، خوردگی یا نشتی بررسی کنید. طبق توصیه سازنده، میل سوپاپ و قطعات متحرک را روغن کاری کنید. در صورتی که واشرها و درزگیرها علائم آسیب دیدگی یا خرابی را نشان می دهند، تعویض کنید.
نتیجه گیری
نصب شیر پروانه ای در خط لوله عمودی نیاز به توجه دقیق به جزئیات دارد. با دنبال کردن مراحل ذکر شده در بالا، می توانید از نصب موفقیت آمیز اطمینان حاصل کنید که عملکرد قابل اعتمادی را ارائه می دهد. ما به عنوان یک تامین کننده پیشرو شیر پروانه ای، متعهد به ارائه شیرآلات با کیفیت بالا و پشتیبانی جامع به مشتریان خود هستیم. اگر در مورد انتخاب، نصب یا نگهداری سوپاپ سؤالی دارید، یا اگر علاقه مند به خرید شیرهای پروانه ای ما هستید، لطفاً برای بحث بیشتر با ما تماس بگیرید. ما مشتاقانه منتظر پاسخگویی به نیازهای شما و کمک به شما در دستیابی به عملکرد مطلوب در سیستم های خط لوله خود هستیم.
مراجع
- "راهنمای نصب شیرآلات" - کتاب مرجع صنعت شیرهای عمومی برای دستورالعمل های نصب
- راهنمای نصب سازنده برای مدل های خاص شیر پروانه ای
