نصب شیر پروانه ای در یک خط لوله عمودی کاری است که نیاز به برنامه ریزی و اجرای دقیق دارد. ما به عنوان یک تامین کننده قابل اعتماد شیرهای پروانه ای، تجربه گسترده ای در این زمینه داریم و اینجا هستیم تا شما را در این فرآیند راهنمایی کنیم. در این پست وبلاگ، شما را با مراحل نصب شیر پروانه ای در یک خط لوله عمودی، از آماده سازی تا آزمایش نهایی آشنا می کنیم.
مرحله 1: آماده سازی
قبل از شروع فرآیند نصب، باید تمام مواد و ابزار لازم را جمع آوری کنید. این شامل خود شیر پروانهای، اجزای خط لوله، واشرها، پیچها، مهرهها، آچار گشتاور، کاتر لوله، فایل و هر ابزار دیگری که مخصوص نصب شماست میشود.
اطمینان حاصل کنید که شیر و تمام اجزای خط لوله تمیز و عاری از هرگونه زباله است که می تواند در نصب یا عملکرد شیر اختلال ایجاد کند. ابعاد شیر و خط لوله را بررسی کنید تا از سازگاری آنها مطمئن شوید. شیر باید به خوبی در خط لوله قرار گیرد و سوراخ های فلنج باید به درستی تراز شوند.
مرحله 2: قرار دادن شیر
مرحله بعدی قرار دادن شیر در خط لوله عمودی است. با برش خط لوله در محلی که دریچه نصب می شود شروع کنید. مطمئن شوید که برش صاف و تمیز است تا از مهر و موم مناسب اطمینان حاصل شود. از یک سوهان برای صاف کردن لبه های لوله بریده شده استفاده کنید تا از آسیب دیدن واشرها جلوگیری شود.
هنگام قرار دادن شیر، توجه به این نکته مهم است که شیرهای پروانه ای لوگ به گونه ای طراحی شده اند که در حالت عمودی با ساقه در جهت افقی نصب شوند. این امکان کنترل جریان مناسب و عملکرد آسان شیر را فراهم می کند. شیر را بین دو بخش خط لوله قرار دهید و مطمئن شوید که فلنج های شیر با فلنج های لوله تراز هستند.
مرحله 3: نصب واشر
واشرها برای جلوگیری از نشتی در اتصال شیر-لوله بسیار مهم هستند. یک واشر در هر طرف شیر قرار دهید، سوراخ های واشر را با سوراخ های فلنج تراز کنید. اطمینان حاصل کنید که واشر در مرکز قرار دارد و کل صفحه فلنج را می پوشاند. از یک ماده واشر با کیفیت بالا استفاده کنید که با سیال حمل شده در خط لوله و شرایط عملیاتی سازگار باشد.
مرحله 4: پیچ و مهره شیر
هنگامی که واشرها در جای خود قرار گرفتند، زمان آن است که شیر را به خط لوله پیچ کنید. پیچها را از سوراخهای فلنج وارد کنید، مطمئن شوید که از اندازه و نوع صحیح پیچها استفاده میکنید. روی هر پیچ یک مهره قرار دهید و با دست آنها را ببندید تا شیر در جای خود ثابت بماند.
بعد از اینکه همه پیچ ها با دست سفت شدند، از آچار گشتاور استفاده کنید تا پیچ ها را به مقدار گشتاور توصیه شده سازنده محکم کنید. سفت کردن پیچ ها به طور یکنواخت و با گشتاور صحیح برای آب بندی مناسب و جلوگیری از آسیب به شیر و واشر ضروری است. برای اطمینان از توزیع یکنواخت فشار، هنگام سفت کردن پیچها، از الگوی ستاره پیروی کنید.
مرحله 5: اتصال محرک (در صورت وجود)

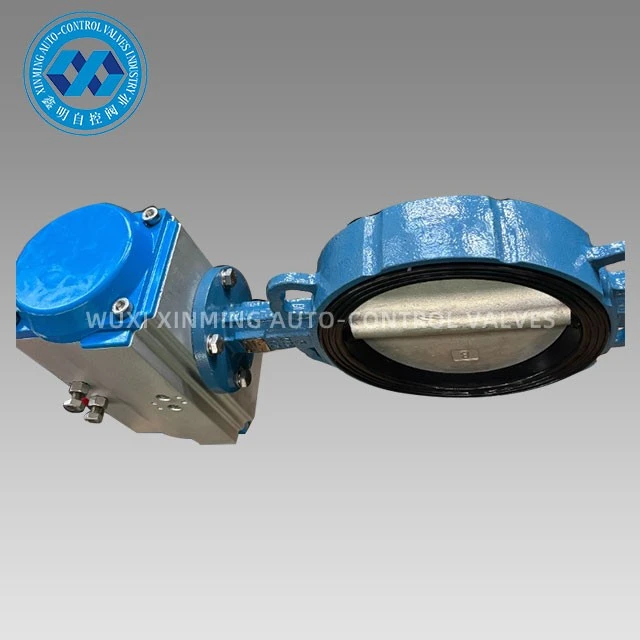

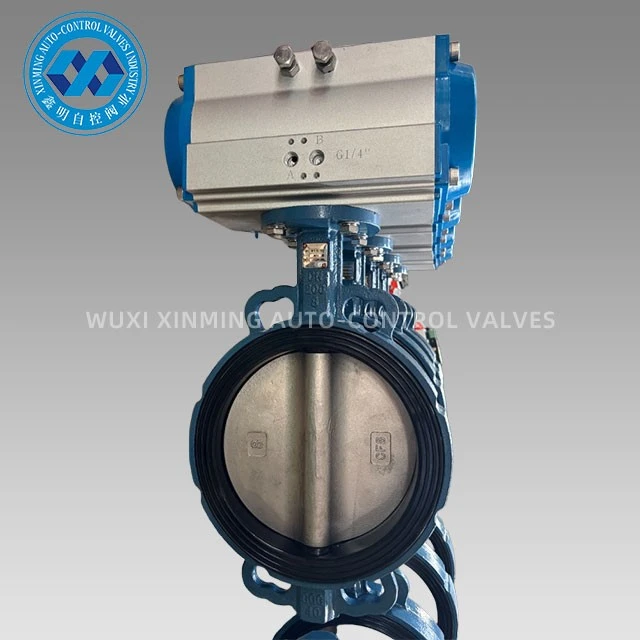

اگر شیر پروانه ای لوگ شما مجهز به یک محرک است، مانند یکدریچه پروانه ای با عملگر پنوماتیکی، مرحله بعدی اتصال محرک به شیر است. دستورالعمل های سازنده را برای نصب محرک دنبال کنید، که معمولاً شامل اتصال محرک به میل سوپاپ و اتصال خطوط تامین هوا یا سیم کشی برق است.
اطمینان حاصل کنید که محرک به درستی تراز شده و روی شیر محکم شده است تا از عملکرد روان اطمینان حاصل شود. محرک را تست کنید تا مطمئن شوید که شیر را به درستی باز و بسته می کند و نشانگر موقعیت روی محرک با موقعیت واقعی دیسک شیر مطابقت دارد.
مرحله 6: تست نصب
هنگامی که شیر نصب شد و محرک وصل شد (در صورت وجود)، نوبت به آزمایش نصب می رسد. شیر را ببندید و خط لوله را تا فشار عملیاتی تحت فشار قرار دهید. هرگونه نشتی در اطراف فلنجهای شیر، واشرها یا اتصالات محرک را بررسی کنید. در صورت مشاهده هرگونه نشتی، پیچ ها را بیشتر ببندید یا در صورت نیاز واشرها را تعویض کنید.
سوپاپ را چندین بار باز و بسته کنید تا از عملکرد روان اطمینان حاصل کنید. توانایی شیر در تنظیم جریان و عملکرد آب بندی آن را بررسی کنید. اگر شیر به خوبی کار نمی کند یا اگر مشکلی در کنترل جریان وجود دارد، شیر و محرک را برای هر گونه مشکل مکانیکی یا ناهماهنگی بررسی کنید.
مرحله 7: نهایی کردن نصب
پس از تست و تایید نصب، تنظیمات نهایی را در صورت نیاز انجام دهید. محل نصب را تمیز کنید و هر گونه ابزار یا زباله را بردارید. برای شناسایی آسان و نگهداری در آینده، شیر و خط لوله را برچسب بزنید.
ما همچنین طیف گسترده ای از شیرهای پروانه ای دیگر مانندشیر پروانه ای پنوماتیک عملگر درجه بهداشتی ویفروشیر پروانه ای بهداشتی پنوماتیک، که برای کاربردهای مختلف در صنایع مختلف مناسب هستند.
برای کسانی که به دنبال خرید هستند
اگر به شیرهای پروانه ای یا هر یک از محصولات دیگر ما نیاز دارید، توصیه می کنیم با ما گفتگو کنید. تیم کارشناسان ما به خوبی در فناوری شیرآلات مسلط هستند و می توانند راهنمایی های دقیقی در مورد انتخاب، نصب و نگهداری محصول ارائه دهند. ما با شما کار خواهیم کرد تا نیازهای خاص شما را درک کنیم و مطمئن شویم که بهترین راه حل را برای پروژه خود دریافت می کنید. چه درگیر یک برنامه صنعتی در مقیاس کوچک باشید یا یک پروژه زیرساختی در مقیاس بزرگ، ما اینجا هستیم تا در هر مرحله به شما کمک کنیم. برای شروع بحث خرید با ما تماس بگیرید.
مراجع
- "راهنمای شیرآلات"، انجمن تولیدکنندگان شیر
- راهنمای محصول ارائه شده توسط تولید کنندگان شیر پروانه ای و محرک.
