نصب شیر پروانه ای WCB در خط لوله با جریان با سرعت بالا نیاز به برنامه ریزی دقیق و اجرای دقیق دارد. به عنوان یک تامین کننده شیر پروانه ای WCB، من از نزدیک شاهد اهمیت نصب صحیح در حصول اطمینان از عملکرد بلند مدت شیر و ایمنی کلی سیستم خط لوله بوده ام. در این وبلاگ، مراحل و ملاحظات دقیق این فرآیند نصب را به اشتراک خواهم گذاشت.
آماده سازی قبل از نصب
قبل از شروع نصب، انجام یک بازرسی جامع از شیر پروانه ای WCB و خط لوله بسیار مهم است. ابتدا شیر را از نظر هرگونه آسیب قابل مشاهده در حین حمل و نقل، مانند خراش، فرورفتگی، یا ترک روی بدنه، دیسک یا ساقه سوپاپ بررسی کنید. اطمینان حاصل کنید که تمام اجزای شیر، از جمله واشر، پیچ و مهره، سالم هستند.
بعد، خط لوله را بررسی کنید. قطر داخلی خط لوله را اندازه گیری کنید تا اطمینان حاصل کنید که با اندازه شیر مطابقت دارد. خط لوله باید تمیز و عاری از ضایعات، زنگ زدگی یا هر گونه آلاینده دیگری باشد که می تواند بر عملکرد آب بندی شیر تأثیر بگذارد. برای تمیز کردن کامل خط لوله از ابزار تمیز کننده مناسب مانند برس و هوای فشرده استفاده کنید.
انتخاب مکان مناسب
انتخاب مکان مناسب برای شیر پروانه ای WCB در خط لوله جریان با سرعت بالا ضروری است. شیر باید در یک بخش مستقیم از خط لوله، به دور از زانوها، سه راهی ها یا سایر عناصر مزاحم جریان نصب شود. یک مقطع مستقیم حداقل 5 تا 10 برابر قطر لوله در بالادست و 2 تا 3 برابر قطر لوله در پایین دست شیر توصیه می شود. این اجازه می دهد تا جریان قبل و بعد از عبور از شیر پایدار باشد و خطر ایجاد حفره و سایش بیش از حد را کاهش دهد.
همچنین دسترسی به شیر را برای نگهداری و بهره برداری در نظر بگیرید. شیر باید در مکانی نصب شود که بتوان به راحتی برای بازرسی، تعمیر و تعویض به آن دسترسی داشت. از نصب شیر در مناطقی با فضای محدود یا جایی که ممکن است توسط تجهیزات دیگر مسدود شده باشد خودداری کنید.
نصب شیر
پس از تعیین مکان، نوبت به نصب شیر پروانه ای WCB می رسد. ابتدا واشرها را در دو طرف شیر قرار دهید. اطمینان حاصل کنید که واشرها در مرکز قرار گرفته اند و به درستی با شیر و فلنج های خط لوله تراز شده اند. واشرها باید از موادی ساخته شوند که با سیال موجود در خط لوله و شرایط عملیاتی سازگار باشد.
سپس، شیر را با فلنج های خط لوله تراز کنید. از یک ابزار تراز فلنج استفاده کنید تا مطمئن شوید که سوراخ های پیچ در شیر و فلنج های خط لوله کاملاً تراز هستند. پیچ ها را از سوراخ ها وارد کنید و با دست وارد کنید - مهره ها را به طور مساوی سفت کنید. در این مرحله مهره ها را کاملا سفت نکنید، زیرا ممکن است باعث ناهماهنگی شود.
سفت کردن پیچ و مهره ها
سفت کردن مناسب پیچ برای نصب بدون نشتی حیاتی است. از یک آچار گشتاور برای سفت کردن پیچ ها به مقدار گشتاور توصیه شده توسط سازنده سوپاپ استفاده کنید. برای اطمینان از توزیع یکنواخت نیروی گیره، پیچ ها را به صورت ضربدری محکم کنید. سفت کردن بیش از حد پیچ ها می تواند به واشرها و فلنج های سوپاپ آسیب برساند، در حالی که سفت شدن کمتر می تواند منجر به نشتی شود.
پس از سفت کردن پیچ ها به مقدار گشتاور اولیه، تراز شیر و خط لوله را دوباره بررسی کنید. در صورت لزوم، تنظیمات جزئی را انجام دهید و سپس پیچ ها را مجدداً به مقدار گشتاور نهایی ببندید. این فرآیند به اطمینان از آب بندی مناسب و جلوگیری از هرگونه نشت احتمالی کمک می کند.
تست شیر
پس از اتمام نصب، تست شیر پروانه ای WCB ضروری است. ابتدا یک بازرسی بصری انجام دهید تا هرگونه نشانه آشکار ناهماهنگی یا آسیب را بررسی کنید. سپس، آزمایش فشار را برای تأیید صحت نصب انجام دهید.
شیر را ببندید و به تدریج فشار را در خط لوله تا فشار عملیاتی افزایش دهید. وجود هرگونه نشتی در اطراف فلنجها، واشرها یا بدنه شیر را بررسی کنید. در صورت مشاهده هرگونه نشتی، فوراً سیستم را خاموش کنید، فشار را رها کنید و نصب را مجدداً بررسی کنید. تنظیمات لازم مانند سفت کردن پیچ ها یا تعویض واشرها را انجام دهید و سپس تست فشار را تکرار کنید.
ملاحظات ویژه برای جریان با سرعت بالا
در یک خط لوله جریان با سرعت بالا، ملاحظات اضافی باید در نظر گرفته شود. جریان با سرعت بالا می تواند باعث ایجاد کاویتاسیون شود که عبارت است از تشکیل و فروپاشی حباب های بخار در سیال. کاویتاسیون می تواند به دیسک سوپاپ، نشیمنگاه و سایر اجزاء آسیب برساند و منجر به کاهش عملکرد سوپاپ و عمر مفید کمتر شود.
برای جلوگیری از کاویتاسیون، از شیری با طراحی مناسب مانند شیر پروانه ای با کارایی بالا استفاده کنید. این شیرها برای کنترل جریان با سرعت بالا و کاهش خطر کاویتاسیون طراحی شده اند. علاوه بر این، می توانید دستگاه های کنترل جریان را در بالادست شیر نصب کنید تا سرعت جریان را کاهش داده و جریان را تثبیت کند.
نگهداری و نظارت
نگهداری و نظارت منظم برای عملکرد بلند مدت شیر پروانه ای WCB در یک خط لوله جریان با سرعت بالا ضروری است. یک برنامه تعمیر و نگهداری برای بازرسی دوره ای شیر تنظیم کنید. وضعیت واشر، پیچ و مهره و دیسک و نشیمنگاه سوپاپ را از نظر سایش یا آسیب بررسی کنید. قطعات فرسوده را به موقع تعویض کنید.
پارامترهای عملکرد شیر مانند فشار، دما و دبی را کنترل کنید. هر گونه تغییر قابل توجه در این پارامترها ممکن است نشان دهنده مشکل در شیر یا سیستم خط لوله باشد. از یک سیستم نظارت برای جمع آوری و تجزیه و تحلیل داده ها استفاده کنید و بر اساس نتایج اقدامات مناسب را انجام دهید.
محصولات مرتبط

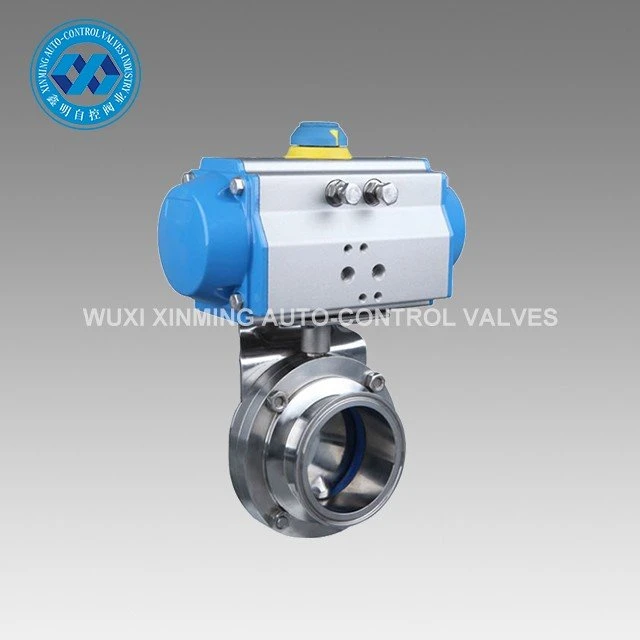

ما به عنوان تامین کننده شیر پروانه ای WCB، طیف گسترده ای از شیرهای پروانه ای با کیفیت بالا را نیز ارائه می دهیم. مثلا ماشیر پروانه ای ویفر استیل ضد زنگ پنوماتیک جدیدبرای کاربردهای مختلف صنعتی طراحی شده است، عملکرد قابل اعتماد و عملکرد آسان را ارائه می دهد. ماشیر پروانه ای بهداشتیبرای صنایع غذایی، آشامیدنی و دارویی مناسب است و استانداردهای بهداشتی دقیق را رعایت می کند. و مامحرک پنوماتیک سه - شیر پروانه ای غیرعادیبرای کاربردهای فشار بالا و دمای بالا ایده آل است.
