نصب شیر پروانه ای WCB در خط لوله عمودی کاری است که به دقت، دانش و ابزار مناسب نیاز دارد. به عنوان یک تامین کننده قابل اعتماد WCB Butterfly Valve، من از نزدیک شاهد اهمیت نصب مناسب برای عملکرد بهینه شیر بودم. در این وبلاگ، من شما را از طریق فرآیند گام به گام نصب شیر پروانه ای WCB در خط لوله عمودی راهنمایی می کنم و بینش ها و نکات ارزشمندی را در طول مسیر به اشتراک می گذاریم.
آماده سازی قبل از نصب
قبل از شروع فرآیند نصب، بسیار مهم است که یک بررسی کامل قبل از نصب انجام دهید تا مطمئن شوید همه چیز مرتب است. در اینجا مراحل کلیدی برای دنبال کردن آمده است:
1. شیر را بررسی کنید
- شیر پروانه ای WCB را برای هرگونه آسیب قابل مشاهده مانند ترک، فرورفتگی یا خراش به دقت بررسی کنید. بدنه شیر، دیسک، ساقه و مهر و موم سوپاپ را بررسی کنید تا از سالم بودن آنها مطمئن شوید.
- بررسی کنید که اندازه شیر، درجه فشار و اتصالات انتهایی با الزامات سیستم خط لوله شما مطابقت دارند. این اطلاعات را معمولاً می توان در پلاک نام شیر یا در اسناد محصول یافت.
2. خط لوله را آماده کنید
- داخل خط لوله عمودی را تمیز کنید تا هرگونه زباله، کثیفی یا زنگ زدگی که می تواند در عملکرد شیر اختلال ایجاد کند پاک کنید. از یک لوله پاک کن یا یک برس سیمی برای تمیز کردن دیواره های خط لوله به طور کامل استفاده کنید.
- تراز خط لوله را بررسی کنید تا مطمئن شوید که مستقیم و عاری از هر گونه خمیدگی یا انحراف است. خط لوله نامناسب می تواند باعث ایجاد فشار بر روی شیر شود و منجر به خرابی زودرس شود.
- قطر و طول خط لوله را اندازه گیری کنید تا مطمئن شوید که با ابعاد شیر سازگار است. در صورت نیاز هرگونه تنظیمات لازم را در خط لوله انجام دهید.
3. ابزار و مواد لازم را جمع آوری کنید
- تمام ابزارها و مواد مورد نیاز برای نصب را جمع آوری کنید، از جمله آچار، پیچ گوشتی، واشر، پیچ و مهره. مطمئن شوید که اندازه و نوع ابزار مناسب برای کار را دارید.
- تجهیزات ایمنی مناسب مانند دستکش، عینک ایمنی و کلاه سخت را برای محافظت از خود در طول مراحل نصب آماده کنید.
فرآیند نصب
هنگامی که آماده سازی پیش از نصب را کامل کردید، آماده شروع نصب شیر پروانه ای WCB در خط لوله عمودی هستید. برای اطمینان از نصب موفقیت آمیز مراحل زیر را به دقت دنبال کنید:
1. سوپاپ را قرار دهید
- شیر پروانه ای WCB را در موقعیت خود قرار دهید و آن را با فلنج های خط لوله تراز کنید. مطمئن شوید که سوپاپ در مرکز قرار دارد و سوراخ های فلنج به درستی تراز شده اند.
- واشرها را بین فلنج های شیر و فلنج های خط لوله قرار دهید. واشرها به ایجاد مهر و موم محکم و جلوگیری از نشتی کمک می کنند. مواد واشر مناسب را بر اساس شرایط عملیاتی سیستم خط لوله خود مانند دما، فشار و نوع سیال انتخاب کنید.
2. پیچ و مهره را نصب کنید
- پیچ ها را از سوراخ های فلنج وارد کنید و مهره ها را با دست ببندید. اطمینان حاصل کنید که پیچ ها به طور مساوی از هم فاصله دارند و مطابق با مشخصات گشتاور توصیه شده سفت شده اند. سفت کردن بیش از حد پیچ ها می تواند به شیر یا فلنج های خط لوله آسیب برساند، در حالی که کم سفت شدن می تواند منجر به نشتی شود.
- از یک آچار گشتاور برای سفت کردن پیچ ها تا مقدار گشتاور مشخص شده استفاده کنید. برای تنظیمات گشتاور توصیه شده به دستورالعمل سازنده سوپاپ مراجعه کنید.
3. محرک را وصل کنید (در صورت وجود)
- اگر شیر پروانه ای WCB شما به یک محرک مانند محرک پنوماتیک یا الکتریکی مجهز است، دستورالعمل های سازنده را برای اتصال آن به شیر دنبال کنید. مطمئن شوید که محرک به درستی تراز شده و به طور ایمن به میل سوپاپ متصل شده است.
- سیم کشی یا لوله کشی کنترل محرک را به سیستم کنترل مناسب وصل کنید. این ممکن است شامل اتصال سیم های برق، شیلنگ های پنوماتیک یا خطوط هیدرولیک باشد.
4. شیر را تست کنید
- هنگامی که شیر نصب و وصل شد، یک آزمایش عملکردی انجام دهید تا مطمئن شوید که به خوبی کار می کند. شیر را چندین بار باز و بسته کنید تا اتصال یا مقاومت را بررسی کنید.
- وجود هرگونه نشتی در اطراف فلنج یا اتصالات شیر را بررسی کنید. در صورت مشاهده هرگونه نشتی، پیچ ها را سفت کنید یا در صورت نیاز واشرها را تعویض کنید.
ملاحظات پس از نصب
پس از نصب و آزمایش شیر پروانه ای WCB، چند نکته پس از نصب وجود دارد که باید به خاطر داشته باشید:
1. راه اندازی
- مراحل راه اندازی سازنده سوپاپ را دنبال کنید تا مطمئن شوید که سوپاپ به درستی کالیبره شده و برای کاربرد خاص شما پیکربندی شده است. این ممکن است شامل تنظیم تنظیمات محرک، تنظیم موقعیت باز و بسته شدن شیر یا انجام آزمایش نشتی باشد.
- به پرسنل خود در مورد نحوه کارکرد و نگهداری صحیح شیر آموزش دهید. مواد و منابع آموزشی لازم را در اختیار آنها قرار دهید تا اطمینان حاصل کنید که عملکرد شیر و روش های ایمنی را درک می کنند.
2. تعمیر و نگهداری
- یک برنامه تعمیر و نگهداری منظم برای شیر پروانه ای WCB تنظیم کنید تا از عملکرد طولانی مدت و قابلیت اطمینان آن اطمینان حاصل کنید. این ممکن است شامل بازرسی دریچه از نظر ساییدگی و پارگی، روغن کاری قطعات متحرک و تعویض قطعات فرسوده یا آسیب دیده باشد.
- تمام فعالیت های تعمیر و نگهداری، از جمله تاریخ های بازرسی، وظایف تعمیر و نگهداری انجام شده و هرگونه تعمیر یا تعویض انجام شده را ثبت کنید. این به شما کمک می کند عملکرد شیر را در طول زمان ردیابی کنید و مشکلات احتمالی را قبل از تبدیل شدن به مشکلات اساسی شناسایی کنید.
3. عیب یابی
- با مشکلات رایج و تکنیک های عیب یابی مرتبط با شیرهای پروانه ای WCB آشنا شوید. این به شما کمک می کند تا به سرعت مشکلاتی را که ممکن است در حین کار شیر ایجاد شود شناسایی و حل کنید.
- اگر با مشکلی مواجه شدید که به تنهایی قادر به حل آن نیستید، برای کمک با سازنده شیر یا یک تکنسین واجد شرایط تماس بگیرید.
نتیجه گیری
نصب شیر پروانه ای WCB در خط لوله عمودی نیاز به برنامه ریزی دقیق، آماده سازی مناسب و توجه به جزئیات دارد. با دنبال کردن مراحل ذکر شده در این وبلاگ و رعایت دستورالعمل های سازنده، می توانید از نصب موفق و عملکرد بهینه شیر اطمینان حاصل کنید.

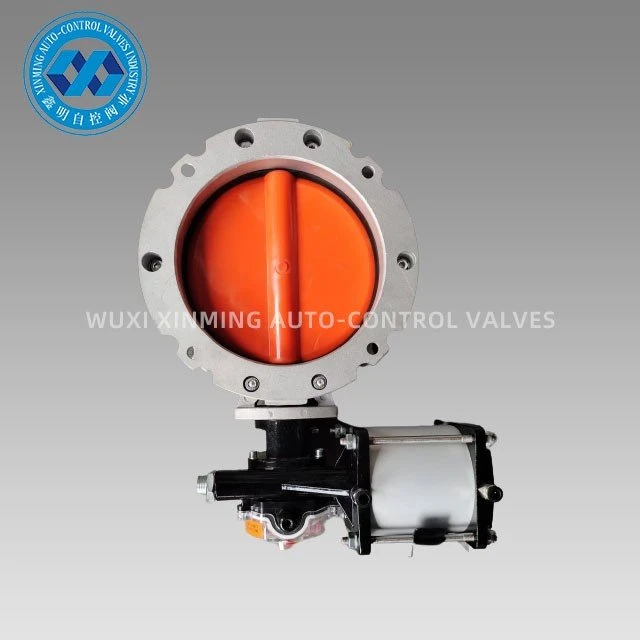

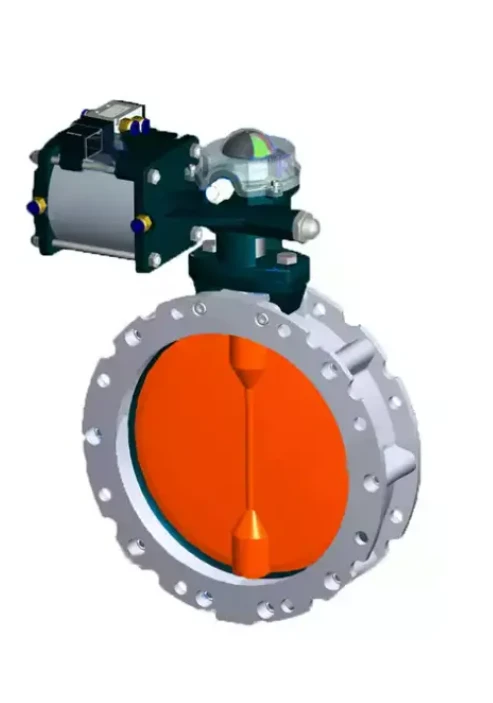

به عنوان تامین کننده شیر پروانه ای WCB، ما طیف گسترده ای از شیرهای با کیفیت بالا را برای رفع نیازهای خاص شما ارائه می دهیم. این که آیا شما به دنبال یکشیر پروانه ای آلومینیومی Pneumatic Dust DN25، یکشیر پروانه ای فلنجی دوگانه غیرعادی پنوماتیک محکم و قابل اعتماد، یا الفشیر پروانه ای گرد و غبار پنوماتیک، ما تخصص و محصولاتی برای کمک به شما در یافتن راه حل مناسب داریم.
اگر سوالی دارید یا می خواهید بیشتر در مورد نیازهای شیر خود صحبت کنید، لطفا با ما تماس بگیرید. تیم متخصص ما آماده است تا در انتخاب، نصب و نگهداری شیرآلات به شما کمک کند.
