ارتعاش خط لوله می تواند یک سردرد واقعی هنگام صحبت از دریچه های توپ پنوماتیک باشد. من به عنوان یک تأمین کننده دریچه توپ پنوماتیک ، دست اول را دیدم که نوع خسارتی را که لرزش خط لوله می تواند ایجاد کند. در این وبلاگ ، من می خواهم نکاتی را در مورد چگونگی جلوگیری از این آسیب به اشتراک بگذارم و دریچه های خود را به راحتی کار کنید.
درک تأثیر لرزش خط لوله بر دریچه های توپ پنوماتیک
اول از همه ، بیایید در مورد آنچه لرزش خط لوله به دریچه های توپ پنوماتیک انجام می دهد صحبت کنیم. لرزش می تواند انواع مشکلات را ایجاد کند ، مانند شل کردن اجزای شیر ، پوشیدن مهر و موم و حتی ترکیدن بدنه دریچه. با گذشت زمان ، این مسائل می تواند منجر به نشت ، کاهش عملکرد دریچه و در نهایت خرابی دریچه شود.
هنگامی که خط لوله ارتعاش می کند ، آن انرژی را به شیر منتقل می کند. لرزش مداوم می تواند پیچ و مهره هایی را که دریچه را در کنار هم نگه می دارند شل کند. این نه تنها یکپارچگی ساختاری دریچه را تضعیف می کند بلکه خطر نشت را نیز افزایش می دهد. مهر و موم های داخل شیر نیز در معرض خطر است. لرزش می تواند باعث شود که آنها در برابر سایر قسمت ها مالش دهند ، آنها را به پایین بپوشند و توانایی آنها در جلوگیری از نشت را کاهش دهند.
شناسایی منابع لرزش خط لوله
قبل از اینکه بتوانیم از آسیب جلوگیری کنیم ، باید بدانیم که لرزش از کجا به وجود می آید. چندین منبع مشترک ارتعاش خط لوله وجود دارد. یکی از رایج ترین جریان مایعات است. هنگامی که مایع با سرعت زیاد یا با الگوهای جریان نامنظم از طریق خط لوله حرکت می کند ، می تواند تلاطم ایجاد کرده و باعث لرزش خط لوله شود.
منبع دیگر تجهیزات متصل به خط لوله مانند پمپ ها و کمپرسورها است. این دستگاه ها می توانند ارتعاشاتی را در هنگام کار ایجاد کنند ، که می توانند به خط لوله منتقل شوند. علاوه بر این ، عوامل خارجی مانند زمین لرزه یا ماشین آلات اطراف نیز می توانند باعث لرزش خط لوله شوند.
اقدامات پیشگیری
نصب مناسب
یکی از مهمترین مراحل جلوگیری از آسیب دریچه از لرزش خط لوله ، نصب مناسب است. اطمینان حاصل کنید که دریچه به گونه ای نصب شده است که قرار گرفتن در معرض لرزش آن را به حداقل می رساند. این ممکن است به معنای استفاده از اتصالات انعطاف پذیر بین شیر و خط لوله باشد. اتصالات انعطاف پذیر می توانند مقداری از انرژی لرزش را جذب کنند و مبلغی را که به دریچه می رسد کاهش دهد.
هنگام نصب شیر ، اطمینان حاصل کنید که به درستی با خط لوله هماهنگ است. سوء استفاده از سوء استفاده می تواند باعث ایجاد استرس اضافی بر روی شیر شود و باعث می شود آسیب در اثر لرزش حساس تر شود. همچنین از ابزارها و تکنیک های مناسب برای محکم کردن پیچ ها و آجیل ها به گشتاور صحیح استفاده کنید. این امر به نگه داشتن دریچه در جای خود و کاهش خطر از دست دادن اجزای کمک می کند.
پشتیبانی و مهاربندی
ارائه پشتیبانی کافی و مهاربندی برای خط لوله نیز می تواند به کاهش لرزش کمک کند. برای پایدار نگه داشتن آن از پشتیبانی لوله در فواصل منظم در امتداد خط لوله استفاده کنید. تکیه گاه ها باید برای جذب و مرطوب کردن لرزش طراحی شوند.
برای خود شیر ، از یک براکت پشتیبانی دریچه استفاده کنید. این می تواند به نگه داشتن شیر در جای خود و کاهش حرکت ناشی از لرزش کمک کند. براکت باید به گونه ای نصب شود که در حالی که هنوز پشتیبانی کافی را ارائه می دهد ، امکان انعطاف پذیری را فراهم می کند.
انتخاب شیر مناسب
همه دریچه های توپ پنوماتیک در هنگام دستیابی به لرزش به طور برابر ایجاد نمی شوند. هنگام انتخاب شیر برای برنامه خود ، یکی را انتخاب کنید که برای مقاومت در برابر لرزش طراحی شده باشد. به دنبال دریچه هایی با ساخت و سازهای قوی و مواد با کیفیت بالا باشید.
به عنوان مثال ، ماشیر توپ پنوماتیک ضد انفجاربا مواد قوی و یک طرح جامد ساخته شده است که می تواند تنش های لرزش خط لوله را برطرف کند. همچنین دارای ویژگی هایی است که به کاهش تأثیر لرزش بر روی اجزای داخلی آن کمک می کند.

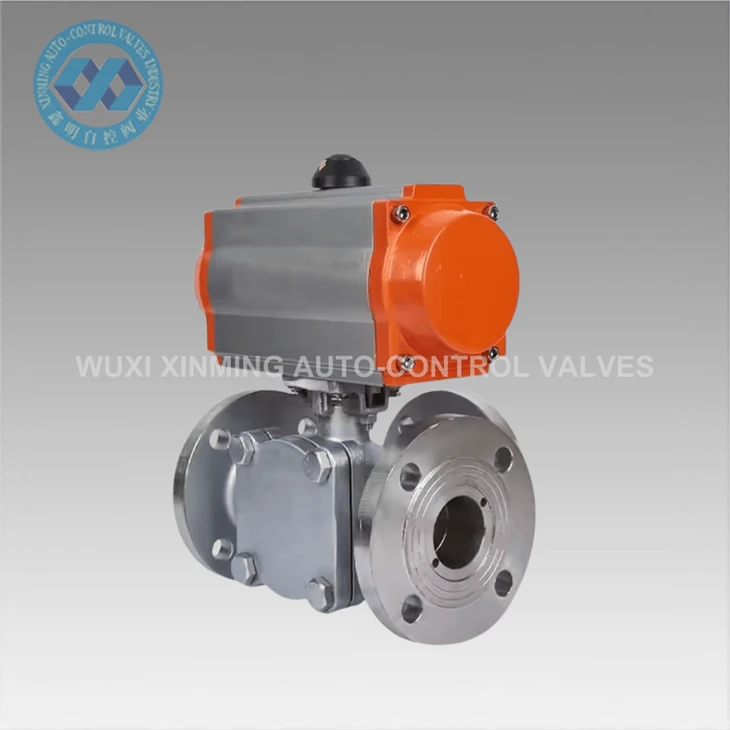

اگر برای سیستم های پیچیده تر به شیر احتیاج دارید ، مادریچه توپ سه طرفه با کیفیت بالا ، دریچه توپ فلنجیک گزینه عالی است این برنامه برای ارائه عملکرد قابل اعتماد حتی در حضور لرزش خط لوله طراحی شده است.

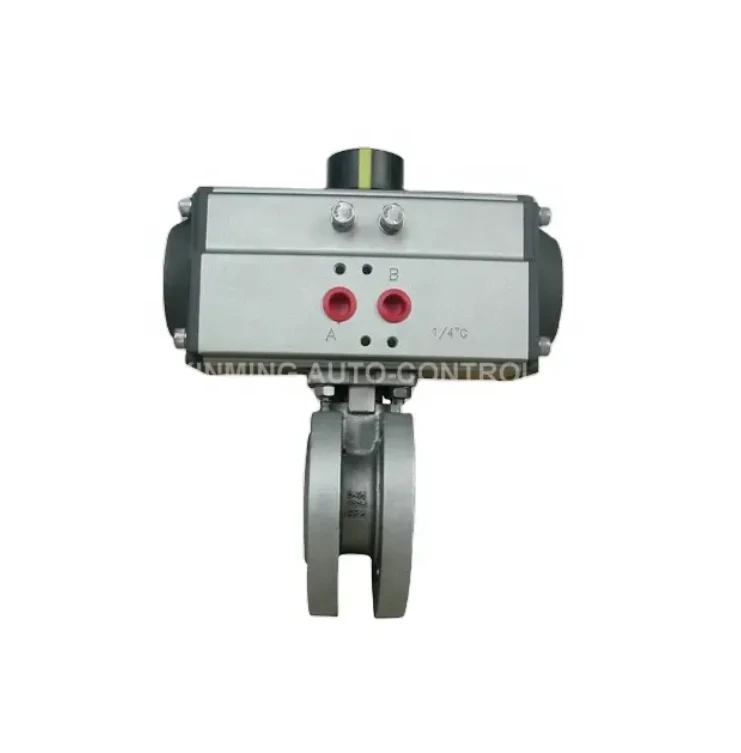

و برای برنامه هایی که فضای محدود است ، مامحرک پنوماتیک شیر توپ نازک ویفریک طرح جمع و جور بدون قربانی کردن دوام ارائه می دهد. این می تواند در برابر لرزش مقاومت کند و هنوز هم به راحتی کار می کند.
دستگاه های مرطوب کننده لرزش
همچنین دستگاه های مختلف مرطوب کننده لرزش در دسترس است که می توانند در خط لوله یا شیر نصب شوند. این دستگاه ها با جذب یا از بین بردن انرژی لرزش کار می کنند.
یک مثال ، جداکننده ارتعاش است. این دستگاه برای کاهش انتقال لرزش بین خط لوله و ساختار پشتیبانی قرار می گیرد. گزینه دیگر یک جاذب لرزش پویا است که برای مقابله با لرزش با تولید یک نیروی مخالف طراحی شده است.
نگهداری منظم
نگهداری منظم برای جلوگیری از آسیب دریچه از لرزش خط لوله بسیار مهم است. شیر را به طور مرتب برای علائم سایش و پارگی مانند اجزای سست ، مهر و موم های فرسوده یا ترک ها بازرسی کنید. هرگونه پیچ و مهره سست را محکم کنید و هرچه سریعتر قسمت آسیب دیده را جایگزین کنید.
در حین نگهداری ، تراز شیر و خط لوله را بررسی کنید. اطمینان حاصل کنید که هیچ نشانه ای از سوء استفاده وجود ندارد که می تواند باعث ایجاد استرس اضافی بر روی دریچه شود. همچنین ، شیر را به طور مرتب تمیز کنید تا هرگونه بقایای یا آلودگی هایی که می تواند بر عملکرد آن تأثیر بگذارد ، از بین برود.
نظارت بر خط لوله
نظارت بر خط لوله برای لرزش می تواند به شما در تشخیص زودرس مشکلات و اقدامات اصلاحی قبل از ایجاد آسیب قابل توجهی به شیر کمک کند. دستگاه های مختلف نظارت بر لرزش در دسترس هستند که می توانند دامنه و فرکانس لرزش را اندازه گیری کنند.
با نظارت منظم لرزش ، می توانید هرگونه تغییر در الگوی ارتعاش را که می تواند یک مشکل را نشان دهد ، شناسایی کنید. به عنوان مثال ، افزایش دامنه لرزش می تواند به معنای این باشد که انسداد در خط لوله وجود دارد یا اینکه یک قطعه تجهیزات در حال نقص است.
پایان
جلوگیری از آسیب به شیر توپ پنوماتیک ناشی از لرزش خط لوله ، همه چیز در مورد استفاده از یک رویکرد فعال است. با درک منابع ارتعاش ، اجرای اقدامات پیشگیرانه مانند نصب مناسب ، پشتیبانی و انتخاب دریچه و انجام نگهداری منظم و نظارت ، می توانید شیرهای خود را در شرایط کار خوب نگه دارید و از تعمیرات و تعویض های گران قیمت خودداری کنید.
اگر در بازار دریچه های توپ پنوماتیک با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد چگونگی جلوگیری از آسیب سوپاپ از لرزش خط لوله نیاز دارید ، از دستیابی به آن دریغ نکنید. ما در اینجا هستیم تا به شما در یافتن راه حل های مناسب برای نیازهای خاص خود کمک کنیم. برای شروع یک بحث تهیه با ما تماس بگیرید و ببینید که چگونه می توانیم به شما در ادامه کار سیستم های خود کمک کنیم.
منابع
- "تجزیه و تحلیل ارتعاش خط لوله" - کتابچه راهنمای صنعت در زمینه مهندسی خط لوله
- "طراحی و کاربرد دریچه توپ پنوماتیک" - راهنمای فنی در مورد طراحی و عملکرد دریچه
