سلام! من به عنوان تأمین کننده دریچه های بهداشتی بهداشتی ، من یک تجربه تجربه دارم که می توان اطمینان حاصل کرد که این دریچه ها عملکرد بالایی دارند. در این وبلاگ ، من شما را از طریق نحوه آزمایش عملکرد شیرخوار بهداشتی پیاده روی می کنم.
1. بازرسی بصری
قبل از اینکه حتی آزمایش عملکرد واقعی را شروع کنیم ، یک بازرسی بصری قدیمی - مد روز ضروری است. نگاهی دقیق به دریچه بیندازید. علائم بارز آسیب مانند ترک ها ، غوطه ها یا خراش های بدن ، توپ و ساقه دریچه را بررسی کنید. دریچه آسیب دیده می تواند عملکرد خود را درست از خفاش به خطر بیاندازد. همچنین مهر و موم ها و واشرها را بررسی کنید. آنها باید در شرایط خوبی باشند ، بدون هیچ گونه نشانه ای از سایش ، پیری یا تغییر شکل. اگر در طول این بررسی بصری مشکلی را مشاهده کرده اید ، یک پرچم قرمز است و ممکن است بخواهید جایگزین شیر یا قطعات معیوب شوید.
2. آزمایش فشار
یکی از مهمترین جنبه های آزمایش دریچه توپ بهداشتی ، آزمایش فشار است. این به ما کمک می کند تا تعیین کنیم که دریچه چگونه می تواند بدون نشت ، سطح مختلف فشار را تحمل کند.
آزمایش فشار هیدرواستاتیک
برای آزمایش فشار هیدرواستاتیک ، ما از آب به عنوان محیط آزمایش استفاده می کنیم. ابتدا شیر را ببندید و آن را به یک فشار فشار - تست وصل کنید. دریچه و لوله های متصل را با آب پر کنید ، و مطمئن شوید که از هر هوا خونریزی می کنید. سپس ، به تدریج فشار را به فشار آزمایش افزایش دهید. این فشار آزمایش معمولاً با استانداردهای صنعت یا مشخصات شیر تعیین می شود.
برای اکثر دریچه های بهداشتی بهداشتی ، فشار آزمایش حدود 1.5 برابر حداکثر فشار کار است. فشار را برای یک دوره خاص ، معمولاً 5 - 10 دقیقه ثابت نگه دارید. در این مدت ، شیر را برای هرگونه علائم نشت با دقت بازرسی کنید. تمام اتصالات ، مهر و موم ها و خود بدنه شیر را بررسی کنید. اگر می بینید که آب در حال چکه یا در حال چیدن آب است ، این بدان معنی است که در عملکرد آب بندی شیر مشکلی وجود دارد.
آزمایش فشار پنوماتیک
آزمایش فشار پنوماتیک از هوا یا گاز بی اثر مانند نیتروژن استفاده می کند. این فرآیند شبیه به آزمایش هیدرواستاتیک است ، اما تفاوت های کمی وجود دارد. از آنجا که گازها نسبت به مایعات قابل فشرده تر هستند ، فشار و فشار باید با دقت بیشتری انجام شود. همچنین ، از آنجا که نشت گاز برای تشخیص بصری می تواند سخت تر باشد ، ما اغلب از محلول آب صابون برای بررسی نشت استفاده می کنیم.
آب صابون را در تمام نقاط نشت بالقوه روی شیر بمالید. اگر نشتی وجود داشته باشد ، گاز فرار در آب صابون حباب ایجاد می کند. دقیقاً مانند آزمایش هیدرواستاتیک ، فشار آزمایش را برای زمان مشخص حفظ کرده و شیر را از نزدیک کنترل کنید.
3. آزمایش جریان
آزمایش جریان یکی دیگر از بخش های مهم ارزیابی عملکرد دریچه ای از توپ بهداشتی است. این به ما کمک می کند تا درک کنیم که شیر چگونه می تواند جریان مایعات را از طریق آن کنترل کند.
آزمایش باز - جریان
در آزمایش جریان باز ، شیر را به طور کامل باز کنید و اجازه دهید مایع (یا آب یا یک مایع فرآیند نماینده) از طریق آن با سرعت جریان شناخته شده جریان یابد. افت فشار را با استفاده از سنجهای فشار نصب شده در بالادست و پایین دست شیر ، در سراسر دریچه اندازه گیری کنید. افت فشار نشانگر مقاومت شیر در برابر جریان است.
افت فشار کم به این معنی است که دریچه از ویژگی های جریان خوبی برخوردار است و باعث می شود مایع به راحتی از آن عبور کند. افت فشار زیاد می تواند منجر به افزایش مصرف انرژی و کاهش کارایی سیستم شود. افت فشار اندازه گیری شده را با فشار مشخص شده شیر - منحنی قطره مقایسه کنید. اگر مقدار اندازه گیری شده به طور قابل توجهی بالاتر از مقدار مشخص شده باشد ، می تواند به معنای مشکلی در طراحی داخلی دریچه یا انسداد داخل شیر باشد.
جریان - آزمایش کنترل
از آزمایش کنترل جریان استفاده می شود تا بررسی کند که شیر می تواند سرعت جریان را تنظیم کند. به تدریج شیر را از کاملاً باز تا کاملاً بسته تنظیم کرده و سرعت جریان مربوطه را در موقعیت های مختلف دریچه اندازه گیری کنید. این به ما کمک می کند تا یک منحنی کنترل برای شیر ایجاد کنیم.
یک دریچه سلامت بهداشتی چاه باید بتواند کنترل جریان صاف و دقیق را فراهم کند. اگر سرعت جریان به طور نامنظم تغییر کند یا اگر شیر به طور کامل جریان را به طور کامل بسته نشود ، در عملکرد جریان آن مشکلی وجود دارد.
4 آزمایش گشتاور
آزمایش گشتاور همه چیز در مورد میزان نیاز نیرو برای باز و بستن شیر است. این مهم است زیرا بر سهولت عملکرد و دوام طولانی مدت شیر تأثیر می گذارد.
برای اندازه گیری گشتاور مورد نیاز برای باز و بستن شیر از آچار گشتاور استفاده کنید. مقادیر گشتاور باید در محدوده مشخص شده توسط تولید کننده شیر باشد. اگر گشتاور خیلی زیاد باشد ، می تواند به این معنی باشد که اصطکاک در داخل شیر وجود دارد ، شاید به دلیل سوء استفاده ، قطعات آسیب دیده یا روغن کاری نادرست باشد. از طرف دیگر ، اگر گشتاور خیلی کم باشد ، ممکن است مکانیسم داخلی گشاد یا فرسوده را نشان دهد.
5. آزمایش نشت صندلی
آزمایش نشت صندلی روی توانایی شیر در مهر و موم در هنگام بسته شدن متمرکز شده است. روشهای مختلفی برای آزمایش نشت صندلی وجود دارد ، اما یک روش متداول استفاده از گاز ردیاب مانند هلیوم است.
ابتدا شیر را ببندید و یک محفظه بسته شده را در اطراف صندلی دریچه ایجاد کنید. گاز ردیاب را به یک طرف شیر معرفی کنید. سپس از یک دستگاه تشخیص گاز استفاده کنید تا میزان گاز که از طریق صندلی به طرف دیگر نشت می کند ، اندازه گیری کنید.
نرخ نشت مجاز صندلی معمولاً طبق استانداردهای صنعت مشخص می شود. اگر میزان نشت اندازه گیری شده از این حد فراتر رود ، عملکرد آب بندی صندلی دریچه تا حد زیادی نیست.
6. آزمایش چرخه
آزمایش چرخه شامل باز و بسته شدن شیر چندین بار برای شبیه سازی استفاده واقعی - جهان است. این به ما کمک می کند تا دوام و قابلیت اطمینان شیر را با گذشت زمان بررسی کنیم.
یک دکل تست خودکار تنظیم کنید تا شیر را با فرکانس خاص باز و بسته کنید. تعداد چرخه ها بسته به کاربرد مورد نظر شیر می توانند متفاوت باشند ، اما معمولاً در هزاران نفر است. در طول آزمایش چرخه ، عملکرد شیر ، از جمله نیازهای گشتاور ، ویژگی های جریان و نشت صندلی را کنترل کنید.
اگر شیر شروع به نشان دادن علائم سایش ، مانند افزایش گشتاور ، کاهش جریان یا افزایش نشت صندلی با افزایش تعداد چرخه ها ، ممکن است برای استفاده طولانی مدت مناسب نباشد.
دامنه محصول ما

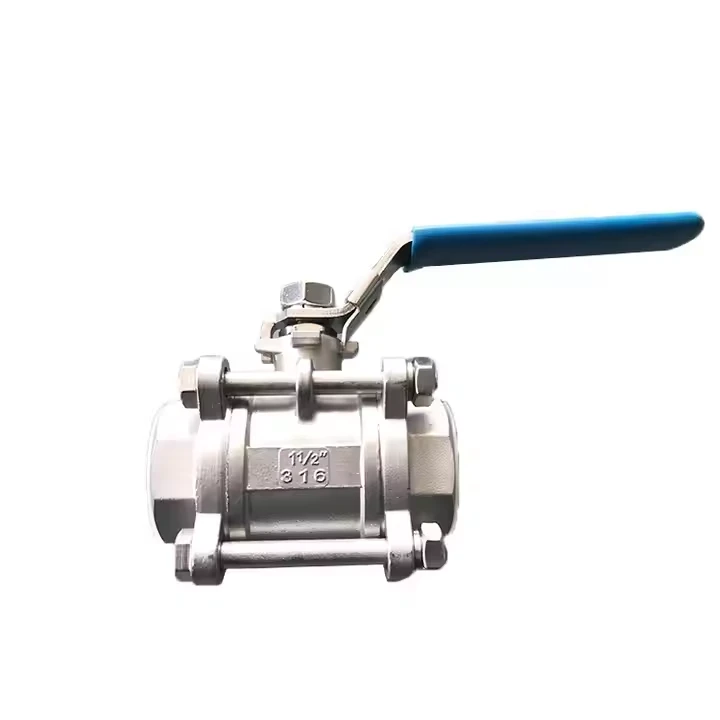

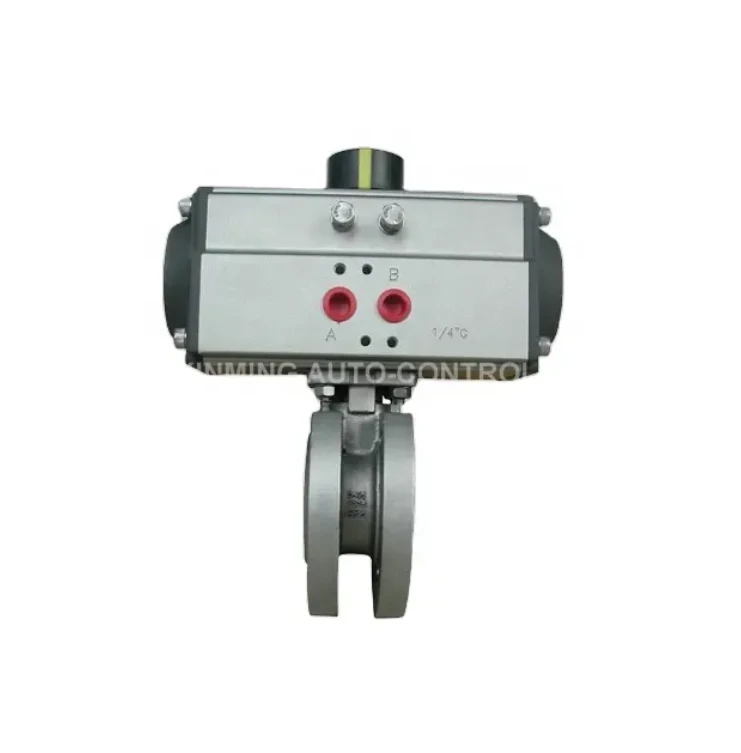

ما طیف گسترده ای از دریچه های بهداشتی بهداشتی را برای تأمین نیازهای مختلف مشتری ارائه می دهیم. به عنوان مثال ، مامحرک پنوماتیک شیر توپ نازک ویفر، که به دلیل طراحی جمع و جور و عملکرد عالی شناخته شده است. مادریچه توپ برنجی توپ پنوماتیک دریچه توپ با کیفیت بالااز برنج با کیفیت بالا ساخته شده است و مقاومت در برابر خوردگی خوبی دارد. و اگر به دریچه ای با چرخش 180 درجه نیاز دارید ، مامحرک پنوماتیک 180 درجه 3 راه دریچه توپیک انتخاب عالی است
اگر در بازار دریچه های بهداشتی بهداشتی هستید و می خواهید اطمینان حاصل کنید که از یک محصول با کارایی بالا استفاده می کنید ، دریغ نکنید. ما می توانیم اطلاعات دقیق محصول را ارائه دهیم و در فرآیند آزمایش به شما کمک کنیم تا مطمئن شوید که دریچه نیازهای خاص شما را برآورده می کند. برای تهیه با ما تماس بگیرید و بیایید یک رابطه تجاری عالی را آغاز کنیم!
منابع
- ASME B16.34 - دریچه ها - فلنج ، نخ و انتهای جوشکاری
- API 598 - بازرسی و آزمایش دریچه
- ISO 5208 - دریچه های صنعتی - آزمایش فشار دریچه ها
