آیا دریچه توپ WCB برای مایعات خورنده مناسب است؟

در حوزه کنترل سیال صنعتی ، انتخاب شیر مناسب برای یک کاربرد خاص بسیار مهم است. یک سؤال متداول که اغلب مطرح می شود این است که آیا شیر توپ WCB برای مایعات خورنده مناسب است. من به عنوان تأمین کننده دریچه های توپ WCB ، من در مورد خواص این دریچه ها و عملکرد آنها در محیط های مختلف آگاه هستم. در این پست وبلاگ ، من به ویژگی های دریچه های توپ WCB می پردازم و مناسب بودن آنها را برای رسیدگی به مایعات خورنده ارزیابی می کنم.

درک دریچه های توپ WCB

WCB ، که مخفف "کربن فرفورژه B" است ، نوعی از مواد فولادی کربن است که معمولاً در ساخت دریچه های توپ استفاده می شود. این دریچه ها به دلیل قدرت ، دوام و هزینه نسبتاً کم در مقایسه با برخی از مواد دیگر شناخته شده اند. دریچه توپ از یک دیسک کروی (توپ) با سوراخ در وسط تشکیل شده است. هنگامی که دریچه باز است ، سوراخ در توپ با مسیر جریان تراز می شود و اجازه می دهد تا سیال از آن عبور کند. هنگامی که دریچه بسته شد ، توپ 90 درجه چرخانده می شود و جریان را مسدود می کند.

دریچه های توپ WCB به طور گسترده در صنایع مختلف از جمله نفت و گاز ، فرآوری شیمیایی ، تصفیه آب و تولید برق مورد استفاده قرار می گیرد. آنها برای برنامه هایی مناسب هستند که یک شیر خاموش قابل اعتماد مورد نیاز باشد ، و مایعات مورد استفاده در آن بسیار خورنده نیست.

خواص مواد WCB

مواد WCB دارای چندین ویژگی است که آن را به یک انتخاب جذاب برای تولید دریچه تبدیل می کند. این قدرت مکانیکی خوبی دارد که باعث می شود در برابر فشارها و دما بالا مقاومت کند. WCB به طور معمول می تواند فشارها را تا چند صد پوند در اینچ مربع (PSI) و دمای مختلف از 29 درجه سانتیگراد تا 425 درجه سانتیگراد ( - 20 درجه فارنهایت تا 797 درجه فارنهایت) تحمل کند.

با این حال ، از نظر مقاومت در برابر خوردگی ، WCB محدودیت های خود را دارد. فولاد کربن در هنگام قرار گرفتن در معرض مواد شیمیایی و محیط های خاص ، مستعد زنگ زدگی و خوردگی است. آهن موجود در فولاد کربن با اکسیژن و آب واکنش نشان می دهد تا اکسید آهن (زنگ زدگی) تشکیل شود ، که می تواند به تدریج شیر را به مرور زمان تخریب کند.

مایعات خورنده: یک چالش برای دریچه های توپ WCB

مایعات خورنده را می توان به دسته های مختلف مانند مایعات اسیدی ، قلیایی و اکسید کننده طبقه بندی کرد. هر نوع مایع خورنده یک چالش منحصر به فرد را برای مواد دریچه نشان می دهد.

مایعات اسیدی

مایعات اسیدی مانند اسید هیدروکلریک (HCl) ، اسید سولفوریک (H₂SO₄) و اسید نیتریک (HNO₃) می توانند با آهن در WCB واکنش تهاجمی نشان دهند. اسید می تواند آهن را حل کند و باعث گودال ، خوردگی و در نهایت نارسایی دریچه شود. حتی اسیدهای ضعیف می توانند در مدت زمان طولانی باعث خوردگی شوند ، به خصوص اگر مایع برای مدت طولانی با شیر در تماس باشد.

مایعات قلیایی

مایعات قلیایی ، مانند هیدروکسید سدیم (NaOH) و هیدروکسید پتاسیم (KOH) ، همچنین می توانند باعث خوردگی WCB شوند. اگرچه مکانیسم واکنش با مایعات اسیدی متفاوت است ، اما نتیجه نهایی مشابه است. محیط قلیایی می تواند لایه محافظ اکسید را روی سطح فولاد کربن تجزیه کند و فلز زیرین را برای خوردگی بیشتر قرار دهد.

مایعات اکسید کننده

مایعات اکسید کننده ، مانند کلر (CL₂) و پراکسید هیدروژن (H₂O₂) ، می توانند با ترویج اکسیداسیون آهن در WCB روند خوردگی را تسریع کنند. این مایعات می توانند باعث گودال سریع و خوردگی شوند و منجر به نشت و کاهش عملکرد دریچه شوند.

موقعیت هایی که دریچه های توپ WCB ممکن است برای مایعات خورنده مناسب باشد

علیرغم محدودیت های مقاومت در برابر خوردگی ، برخی از موقعیت ها وجود دارد که می توان از شیر توپ WCB با مایعات خورنده استفاده کرد.

غلظت کم و کوتاه مدت

اگر مایع خورنده در غلظت کم وجود داشته باشد و شیر فقط برای یک دوره کوتاه در معرض مایع باشد ، ممکن است یک شیر توپ WCB کافی باشد. به عنوان مثال ، در برخی از کارخانه های تصفیه آب ، آب ممکن است مقدار کمی کلر برای اهداف ضد عفونی داشته باشد. یک دریچه توپ WCB می تواند برای مدت زمان محدود و بدون خوردگی قابل توجه ، این قرار گرفتن در معرض کلر غلظت کم را کنترل کند.

شیرهای توپ WCB روکش دار یا روکش شده

برای تقویت مقاومت در برابر خوردگی دریچه های توپ WCB ، آنها را می توان با یک ماده مقاوم در برابر خوردگی پوشانده یا روکش کرد. به عنوان مثال ، یک دریچه را می توان با رزین اپوکسی پوشانده یا با یک فلوروپلیمر مانند پلی تترا فلورو اتیلن (PTFE) روکش کرد. این پوشش ها و روکش ها به عنوان مانعی بین مواد WCB و مایع خورنده عمل می کنند و از شیر در برابر تماس مستقیم محافظت می کنند.

گزینه های جایگزین برای دریچه های توپ WCB برای مایعات خورنده

در مواردی که مایع خورنده بسیار متمرکز باشد یا دریچه برای مدت طولانی در معرض مایع قرار گیرد ، ممکن است مواد شیر جایگزین مناسب تر باشند.

دریچه های توپ استیل ضدزنگ

فولاد ضد زنگ یک انتخاب محبوب برای دستیابی به مایعات خورنده است.شیر توپ فولادی 304Stainlessیکی از این گزینه ها است فولاد ضد زنگ حاوی کروم است که یک لایه اکسید منفعل بر روی سطح فلز تشکیل می دهد و مقاومت در برابر خوردگی عالی را ایجاد می کند. این می تواند در برابر طیف گسترده ای از محیط های خورنده ، از جمله مایعات اسیدی ، قلیایی و اکسیداسیون مقاومت کند.

دریچه های توپ با کارایی بالا

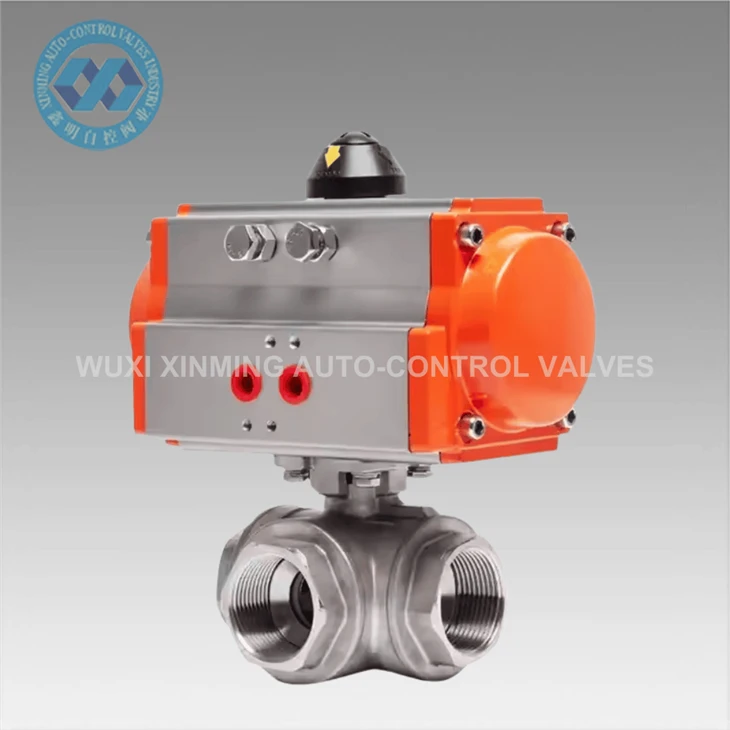

برای برنامه های کاربردی بیشتر ، دریچه های توپ با کارایی بالا مانندشیر پنوماتیک راه بالا با کارایی بالاوتشیر توپ سه طرفه با کارایی بالا با محرک پنوماتیکممکن است لازم باشد این دریچه ها به گونه ای طراحی شده اند که با فشار زیاد ، دمای بالا و مایعات خورنده با عملکرد و قابلیت اطمینان پیشرفته استفاده می کنند.

پایان

به طور خلاصه ، یک شیر توپ WCB بسته به شرایط خاص ممکن است برای مایعات خورنده مناسب باشد یا ممکن است مناسب باشد. در حالی که WCB دارای خواص مکانیکی خوبی است ، مقاومت در برابر خوردگی آن محدود است. برای غلظت کم و قرار گرفتن در معرض کوتاه مدت در برابر مایعات خورنده ، یا هنگامی که دریچه روکش شده یا روکش شده است ، یک شیر توپ WCB می تواند یک راه حل مؤثر باشد. با این حال ، برای مایعات بسیار خورنده و قرار گرفتن در معرض طولانی مدت ، مواد جایگزین مانند فولاد ضد زنگ یا دریچه های توپ با کارایی بالا توصیه می شود.

اگر در حال انتخاب دریچه ای برای برنامه خود در مورد مایعات خورنده هستید ، من شما را تشویق می کنم تا به من دسترسی پیدا کنید. من می توانم اطلاعات دقیق تری در مورد دریچه های توپ WCB ما و همچنین گزینه های جایگزین ارائه دهم که ممکن است متناسب با نیازهای شما باشد. این که آیا شما به مشاوره فنی ، مشخصات محصول یا اطلاعات قیمت گذاری نیاز دارید ، من برای کمک به شما اینجا هستم. بیایید بحث کنیم تا بهترین راه حل دریچه برای پروژه خود را پیدا کنیم.

منابع

• ASME B16.34 - دریچه ها - فلنج ، نخ و انتهای جوشکاری.
• API 6D - مشخصات دریچه های خط لوله.
• برگه داده های سازنده در شیرهای توپ WCB ، دریچه های توپ از جنس استنلس استیل و دریچه های توپ با کارایی بالا.
