الزامات سازگاری برای شیر توپی خلاء در سیستم خلاء چیست؟

شیر توپی خلاء نقشی محوری در هر سیستم خلاء ایفا می کند. به‌عنوان تامین‌کننده شیرهای توپی خلاء درجه یک، من تجربیات و دانش فنی زیادی در اختیار دارم که چگونه این شیرها برای سازگاری و کار یکپارچه در یک راه‌اندازی خلاء لازم است. بنابراین، بیایید مستقیما وارد آن شویم و به الزامات سازگاری نگاهی بیندازیم.

سازگاری مواد

اول از همه، مواد مورد استفاده در ساخت شیر ​​توپی خلاء باید با محیط سیستم خلاء هماهنگ باشد. این سیستم ممکن است با گازهای خورنده، پرتوهای ذرات پرانرژی یا شرایط دمای بسیار پایین سروکار داشته باشد. به عنوان مثال، اگر سیستم شما گازهای خورنده ای مانند کلر یا دی اکسید گوگرد را مدیریت می کند، به یک شیر ساخته شده از موادی نیاز دارید که بتواند در برابر خوردگی مقاومت کند. فولاد ضد زنگ یک انتخاب محبوب در اینجا است. این قوی، بادوام است و می تواند در برابر خوردگی ناشی از بسیاری از گازهای رایج صنعتی مقاومت کند.

برخی از سیستم‌هایی که در محیط‌های با دمای بالا کار می‌کنند ممکن است نیاز به شیرهایی داشته باشند که از موادی با مقاومت در برابر حرارت بالا مانند سرامیک ساخته شده‌اند. با این حال، سرامیک ها می توانند شکننده باشند، بنابراین شما باید مقاومت حرارتی مورد نیاز را با مقاومت مکانیکی مورد نیاز برای عملکرد شیر متعادل کنید.

یکی دیگر از جنبه های سازگاری مواد، خروج گاز است. در یک سیستم خلاء، هر گازی که از مواد دریچه آزاد می شود، می تواند خلاء را مختل کند. به همین دلیل است که مواد با گاز خروجی کم ضروری هستند. فلزاتی مانند آلومینیوم و برخی از آلیاژهای فولاد ضد زنگ به دلیل خاصیت خروج گاز کم خود شناخته شده اند. هنگامی که ما شیرهای توپی خلاء خود را تولید می کنیم، موادی را با دقت انتخاب می کنیم که نه تنها الزامات مکانیکی شیر را برآورده می کنند، بلکه دارای ویژگی های گاز خروجی کم هستند تا از سازگاری آنها با سیستم های خلاء اطمینان حاصل کنیم.

سازگاری اندازه و اتصال

اندازه شیر توپی خلاء بسیار مهم است. باید با قطر لوله در سیستم خلاء مطابقت داشته باشد. یک دریچه با اندازه نامناسب می تواند باعث محدودیت جریان شود و منجر به کاهش راندمان و آسیب احتمالی به سایر اجزای سیستم شود. اگر شیر خیلی کوچک باشد، جریان گاز یا سیال را محدود می‌کند و باعث افت فشار می‌شود. از سوی دیگر، اگر بیش از حد بزرگ باشد، می تواند بیش از حد باشد و ممکن است کنترل دقیق جریان را ارائه نکند.

سازگاری اتصال نیز حیاتی است. انواع مختلفی از اتصالات مورد استفاده در سیستم های خلاء مانند اتصالات فلنجی، رزوه ای و جوشی وجود دارد. شیر شما باید نوع اتصال مناسب را داشته باشد تا به خوبی با لوله ها و تجهیزات موجود در سیستم سازگار باشد. به عنوان مثال، در برخی از سیستم‌های خلاء بالا، اتصالات فلنجی ترجیح داده می‌شوند، زیرا در مقایسه با اتصالات رزوه‌ای، مهر و موم قابل اعتمادتر و محکم‌تری را ارائه می‌دهند. خط تولید ما شیرهای توپی خلاء را با انواع مختلف اتصال ارائه می دهد تا نیازهای خاص شما را برآورده کند و از یکپارچگی یکپارچه با سیستم خلاء شما اطمینان حاصل کند.

سازگاری با فشار و خلاء

سیستم های خلاء می توانند تحت طیف وسیعی از فشارها، از خلاء بالا (فشار نزدیک به صفر) تا خلاء جزئی، کار کنند. شیر توپی شما باید بتواند در برابر اختلاف فشار در سیستم مقاومت کند. هنگامی که تفاوت قابل توجهی بین فشار داخل شیر و فشار در خلاء اطراف وجود دارد، باید مهر و موم محکمی داشته باشد.

به عنوان مثال، در سیستم هایی که به شرایط خلاء بالا نیاز دارند، شیر باید بتواند از هرگونه نشت هوا از محیط بیرون به داخل سیستم جلوگیری کند. این بدان معنی است که مکانیسم آب بندی شیر باید بسیار کارآمد باشد. شیرهای توپ خلاء ما با مهر و موم های با کیفیت بالا طراحی شده اند که می توانند طیف گسترده ای از اختلاف فشار را تحمل کنند و اطمینان حاصل کنند که با الزامات مختلف سطح خلاء سازگار هستند.

سازگاری جریان

مشخصات جریان شیر باید با الزامات سیستم خلاء هماهنگ باشد. برخی از سیستم ها برای جابجایی سریع حجم زیادی از گاز یا سیال به سرعت جریان بالایی نیاز دارند، در حالی که برخی دیگر ممکن است به کنترل دقیق تر و کم جریان نیاز داشته باشند.

ضریب جریان یک شیر توپی (Cv) نشان می دهد که سیال به چه راحتی می تواند از آن عبور کند. اگر سیستم شما به دبی بالا نیاز دارد، شیری با مقدار Cv بالا می خواهید. برعکس، اگر به کنترل دقیق روی یک جریان کوچک نیاز دارید، شیری با مقدار Cv کمتر مناسب تر خواهد بود. ما شیرهای توپ خلاء را با مقادیر مختلف Cv ارائه می کنیم تا نیازهای جریانی متنوع مشتریان خود را برآورده کنیم.

سازگاری فعال سازی

شیرهای توپ خلاء را می توان به صورت دستی، پنوماتیک، الکتریکی یا هیدرولیکی فعال کرد. انتخاب روش تحریک به نیازهای خاص سیستم خلاء بستگی دارد. در برخی از سیستم های خودکار، محرک های پنوماتیکی یا الکتریکی ترجیح داده می شوند زیرا امکان کنترل از راه دور و عملکرد دقیق را فراهم می کنند.

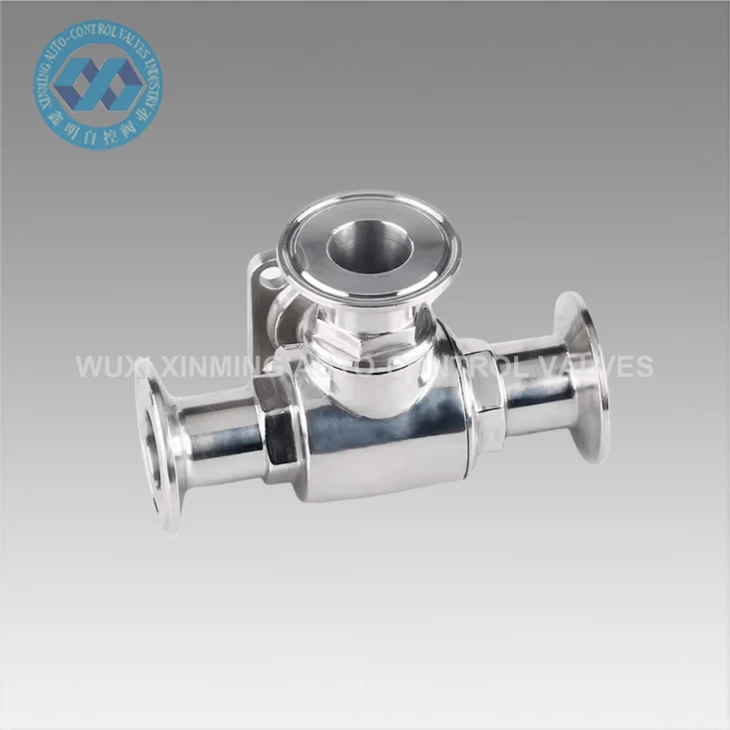

به عنوان مثال، اگر سیستمی دارید که به باز و بسته شدن سریع شیر نیاز دارد، یک محرک پنوماتیکی می تواند زمان پاسخگویی سریع را فراهم کند. با این حال، در مناطقی که خطر انفجار وجود دارد، یکانفجار - دریچه توپ پنوماتیک اثبات شدهممکن است امن ترین گزینه باشد محدوده محصولات ما شامل انواع شیرهای فعال مانندشیر توپی سه راهه از جنس استنلس استیل پنوماتیکوشیر توپی پنوماتیکی از نوع T - L - فولاد ضد زنگ با پلتفرم بالا، تا راه حل مناسبی برای تحریک سیستم جاروبرقی به شما ارائه دهد.

سازگاری با دما

دما می تواند تأثیر قابل توجهی بر عملکرد یک شیر توپی خلاء داشته باشد. برخی از سیستم ها در دماهای بسیار پایین کار می کنند، مانند سیستم های برودتی که در تحقیقات علمی مورد استفاده قرار می گیرند. در این موارد، مواد شیر باید بتوانند در برابر سرما مقاومت کنند، بدون اینکه شکننده شوند یا خاصیت آب بندی خود را از دست بدهند.

از سوی دیگر، کاربردهای دمای بالا، مانند مواردی که در برخی از فرآیندهای صنعتی یافت می‌شوند، به شیرهایی نیاز دارند که در برابر انبساط حرارتی مقاومت کرده و عملکرد خود را حفظ کنند. ما به دقت شیرهای توپ خلاء خود را مهندسی می کنیم تا طیف کامل دماهایی را که سیستم خلاء شما ممکن است با آن مواجه شود کنترل کند و عملکرد طولانی مدت و قابل اعتماد را تضمین کند.

سازگاری شیمیایی

اگر از سیستم خلاء برای پردازش مواد شیمیایی استفاده می شود، شیر توپی باید از نظر شیمیایی با مواد درگیر سازگار باشد. مواد شیمیایی مختلف می توانند با مواد دریچه واکنش دهند و منجر به خوردگی، تخریب یا تغییر در عملکرد شیر شوند.

برای مثال، اگر سیستم از اسیدهای قوی استفاده می کند، شیر باید از موادی ساخته شود که در برابر اسید مقاوم هستند، مانند پلاستیک های خاص یا فولادهای ضد زنگ با آلیاژ بالا. درک خواص شیمیایی مواد در سیستم خلاء شما و انتخاب یک شیر سازگار برای جلوگیری از آسیب های پرهزینه و خرابی سیستم ضروری است.

سازگاری با الزامات ویژه

برخی از سیستم های خلاء دارای الزامات منحصر به فردی هستند، مانند سازگاری اتاق تمیز یا مقاومت در برابر تشعشع. در محیط‌های اتاق تمیز، دریچه‌ها باید طوری طراحی شوند که تولید ذرات و آلودگی را به حداقل برسانند. این ممکن است شامل استفاده از مواد با سطح صاف و تکنیک های خاص آب بندی باشد.

برای سیستم‌هایی که در معرض تشعشع هستند، مانند سیستم‌هایی که در تحقیقات هسته‌ای یا کاربردهای فضایی هستند، مواد دریچه باید در برابر تشعشع مقاوم باشند. تیم کارشناسان ما می توانند با شما همکاری کنند تا نیازهای خاص شما را درک کنند و شیرهای توپی خلاء سفارشی را ارائه دهند که تمام نیازهای شما را برآورده می کند.

در نتیجه، اطمینان از سازگاری یک شیر توپی خلاء در یک سیستم خلاء شامل در نظر گرفتن عوامل متعددی از جمله مواد، اندازه، فشار، جریان، تحریک، دما و خواص شیمیایی است. به عنوان یک تامین کننده قابل اعتماد شیر توپی خلاء، ما متعهد به ارائه محصولات با کیفیت بالا هستیم که این الزامات سازگاری را برآورده می کند و عملکرد فوق العاده ای را ارائه می دهد. اگر به دنبال شیر توپی خلاء برای سیستم خود هستید، برای مشاوره و بحث خرید با ما تماس بگیرید. ما با شما کار خواهیم کرد تا راه حل شیرآلات مناسبی برای نیازهای خاص شما پیدا کنیم.

مراجع

• Incropera، FP، و DeWitt، DP (2002). مبانی انتقال حرارت و جرم وایلی.
• پری، RH و گرین، DW (1997). کتابچه راهنمای مهندسین شیمی پری. مک گراو - هیل.
• کد بویلر و مخزن تحت فشار ASME. انجمن مهندسین مکانیک آمریکا.
