Haai daar! As 'n verskaffer van WCB -vlinderkleppe, word ek gereeld gevra oor die installasievereistes vir hierdie kleppe in 'n pypleiding. Dus, ek het gedink ek sal 'n paar insigte deel om u te help.
Laat ons eerstens praat oor wat 'n WCB -vlinderklep is. Dit is 'n tipe kwartier -draai -klep wat 'n skyf gebruik om die vloei van vloeistof in 'n pypleiding te beheer. Die WCB -deel verwys na die materiaal van die klepliggaam, wat 'n soort koolstofstaal is wat bekend is vir sy sterkte en duursaamheid.
Pypleidingvoorbereiding
Voordat u 'n WCB -vlinderklep installeer, moet die pypleiding behoorlik voorberei word. Die pypleiding moet skoon en vry wees van enige puin, roes of vuil. Enige vreemde deeltjies in die pypleiding kan die klepskyf of die seëloppervlak beskadig, wat lei tot lekkasies of onbehoorlike werking. U kan 'n pypskoonmaker of 'n hoë druk lugontploffing gebruik om die binnekant van die pypleiding skoon te maak.
Die pypleiding moet ook tot die regte lengte gesny word. Maak seker dat die punte van die pypleiding vierkantig en glad is. As die ente nie vierkantig is nie, kan dit verkeerde belyning veroorsaak tydens die klepinstallasie, wat die uitvoering van die klep sal beïnvloed. U kan 'n pypsnyer of 'n saag gebruik om die pypleiding te sny en dan 'n lêer te gebruik om die rande glad te maak.
Klepinspeksie
Sodra die pypleiding gereed is, is dit tyd om die WCB -vlinderklep te inspekteer. Kontroleer die klep vir enige sigbare skade, soos krake, duike of skrape op die klepliggaam of op die skyf. Maak ook seker dat die klepstam glad draai sonder enige binding. As u probleme raaksien, kontak dadelik die vervaardiger of verskaffer.
U moet ook die seëloppervlaktes van die klep nagaan. Die seëls is van kardinale belang om lekkasies te voorkom. Soek enige tekens van slytasie of skade op die seëls. As die seëls beskadig word, moet dit voor die installasie vervang word.
Installasie -ligging
Die keuse van die regte installasie -ligging is belangrik. Die klep moet geïnstalleer word op 'n plek waar dit maklik is om toegang tot onderhoud en werking te kry. Vermy die installering van die klep in gebiede wat geneig is tot oorstromings of waar dit blootgestel sal word aan ekstreme temperature of korrosiewe stowwe.
Die klep moet ook in 'n reguit gedeelte van die pypleiding geïnstalleer word. Dit verseker behoorlike vloeiverspreiding en verminder die risiko van turbulensie, wat die werkverrigting van die klep kan beïnvloed. 'N Goeie reël is om ten minste 5 - 10 pypdiameters reguit pyp stroomop en 2 - 3 pypdiameters stroomaf van die klep te hê.
Monteer die klep
As u die WCB -vlinderklep monteer, moet u seker maak dat dit behoorlik in lyn is met die pypleiding. Gebruik die gereedskap vir belyning indien nodig om te verseker dat die klep gesentreer en reguit is. U kan boute en pakkings gebruik om die klep aan die pypleiding te koppel. Die boute moet eweredig vasgemaak word om ongelyke spanning op die klepliggaam te voorkom, wat lekkasies kan veroorsaak.
Dit is belangrik om die regte wringkrag te gebruik as u die boute vasmaak. OOR - As u die boute vasdraai, kan die klep of die pakkings beskadig word, terwyl die styging onder kan lei tot lekkasies. Raadpleeg die instruksies van die vervaardiger vir die aanbevole wringkragwaardes.
Aktuator -installasie (indien van toepassing)

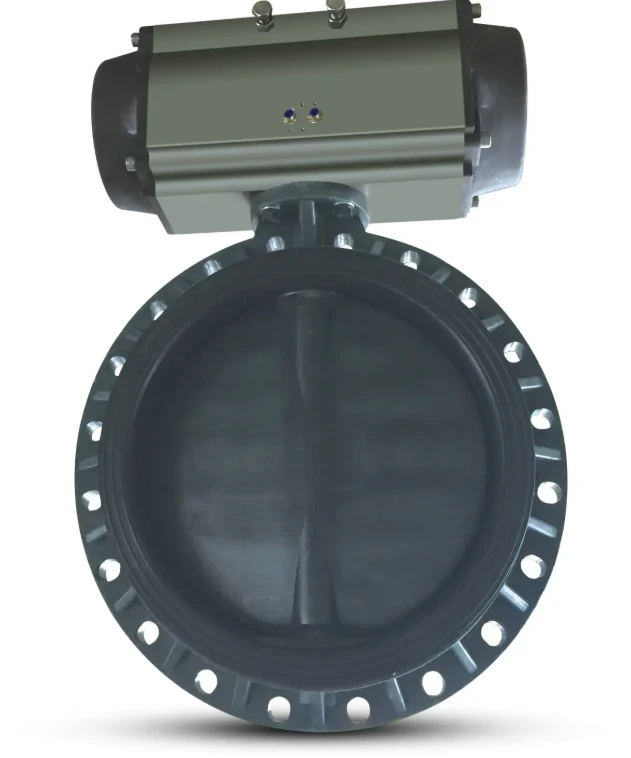

As u WCB -vlinderklep met 'n aktuator kom, soos dieAktuatorbeheer Pneumatiese PVC -vlinderklep, behoorlike installasie van die aktuator is van kardinale belang. Die aktuator moet veilig aan die klepstam gemonteer word. Maak seker dat die aktuator behoorlik bedraad of gepyp is (afhangend van of dit 'n elektriese of pneumatiese aktuator is) en dat alle verbindings nou is.
Toets die aktuator om te verseker dat dit glad werk en dat dit die klep volledig kan oopmaak en toemaak. Pas die aktuatorinstellings aan indien nodig om die gewenste klepbewerking te bereik.
Druktoetsing
Nadat die klep geïnstalleer is, is dit belangrik om 'n druktoets af te lê. Dit help om na enige lekkasies te kyk en om te verseker dat die klep behoorlik funksioneer. U kan 'n drukmeter gebruik om die druk in die pypleiding te monitor.
Begin deur die druk in die pypleiding stadig te verhoog. Hou die klep dop en die verbindings vir enige tekens van lekkasies. As u lekkasies opmerk, skakel die druk onmiddellik af en trek die boute vas of vervang die pakkings indien nodig.
Verenigbaarheid met ander komponente
Die WCB -vlinderklep moet versoenbaar wees met ander komponente in die pypleidingstelsel. Byvoorbeeld, as u 'nVerligting Aktuator Ball Button Pneumatic Butterfly Valve met voering PTFE SEAL, maak seker dat dit versoenbaar is met die tipe vloeistof, druk en temperatuur in die pypleiding.
Oorweeg ook die vloei -eienskappe van die klep. Die klep moet die vloeitempo en druk van die vloeistof in die pypleiding kan hanteer sonder om oormatige drukdruppels of vloeibeperkings te veroorsaak.
Sagte - seëloorwegings

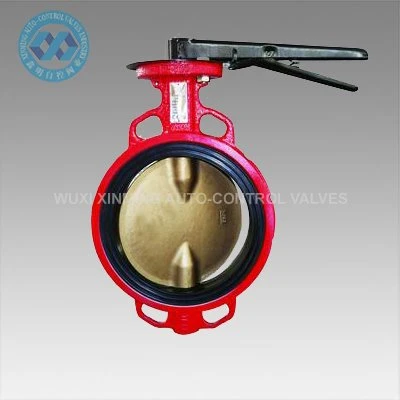

As u 'nSag - seël vlinderklep, is daar 'n paar bykomende oorwegings. Sagte seëlkleppe is meer sensitief vir temperatuur en chemiese blootstelling. Maak seker dat die sagte seëlmateriaal versoenbaar is met die vloeistof in die pypleiding.
Wees ook versigtig as u sagte seëlkleppe installeer. Vermy die boute van die boute, aangesien dit die sagte seël kan beskadig en lekkasies kan veroorsaak.
Onderhoud toegang
Laastens, maak seker dat daar genoeg ruimte rondom die klep vir onderhoud is. U moet toegang hê tot die klep vir roetine -inspeksies, skoonmaak en vervanging van onderdele. Beplan vooruit en maak seker dat daar geen struikelblokke is wat maklike toegang tot die klep sal voorkom nie.
Ten slotte vereis die installering van 'n WCB -vlinderklep in 'n pypleiding noukeurige voorbereiding, behoorlike installasietegnieke en deeglike toetsing. Deur hierdie installasievereistes te volg, kan u sorg dat u klep vir 'n lang tyd glad en doeltreffend werk.
As u op soek is na WCB -vlinderkleppe of vrae het oor die installasie daarvan, moet u huiwer om uit te reik. Ons is hier om u te help met al u klepbehoeftes en kan u help om die regte klep vir u spesifieke toepassing te kies. Of u nou 'n eenvoudige klep benodig vir 'n klein skaalprojek of 'n komplekse klepstelsel vir 'n industriële toepassing, ons het u gedek. Kom ons gesels en bespreek hoe ons aan u vereistes kan voldoen!
Verwysings
- Klepinstallasiehandleidings
- Pyplynontwerp en installasie riglyne
