تفاوت بین شیر و ویفر - نوع شیر پروانه چیست؟

هنگامی که صحبت از سیستم های کنترل سیال می شود ، دریچه های پروانه به دلیل سادگی ، اثربخشی و کارآمد آنها یک انتخاب محبوب هستند. دو نوع متداول دریچه های پروانه ای از نوع لگد و نوع ویفر هستند. من به عنوان یک تامین کننده شیر پروانه ای ، تجربه گسترده ای را با هر دو نوع تجربه کرده ام و تفاوت ها ، مزایا و برنامه های آنها را درک می کنم. در این وبلاگ ، من به نابرابری های کلیدی بین شیر و ویفر - شیرهای پروانه ای تایپ می کنم تا به شما در تصمیم گیری آگاهانه برای نیازهای خاص خود کمک کند.

طراحی ساختاری

بدیهی ترین تفاوت بین شیرهای پروانه ای از نوع و ویفر در طراحی ساختاری آنها نهفته است. یک شیر پروانه ای از نوع ویفر طراحی شده است تا بین دو فلنج نصب شود. این ساختار نسبتاً ساده است ، با بدن نازک که بین فلنج های خط لوله قرار دارد. دریچه توسط پیچ هایی که از فلنج ها از هر طرف عبور می کنند ، در محل نگهداری می شود که بدنه دریچه بین آنها را فشرده می کند. این طرح باعث می شود شیرهای ویفر - نوع جمع و جور و سبک ، برای کاربردهایی که فضای محدود است ، ایده آل باشد.

از طرف دیگر ، یک شیر پروانه ای از نوع ، دارای لبه های پیچیده شده در اطراف آن است. این لبه ها دارای سوراخ هایی هستند که از طریق آنها می توان پیچ ها را وارد کرد. بر خلاف شیرهای ویفر - نوع ، شیرهای نوع - نوع را می توان در یک خط لوله نصب کرد بدون اینکه نیاز به فلنج های مجاور به هم پیچیده شود. هر انتهای شیر می تواند به طور مستقل به یک فلنج پیچیده شود و امکان جداسازی آسان بخش های خط لوله را فراهم می کند. این امر به ویژه در سیستم هایی که در آن به نگهداری یا جایگزینی اجزای مورد نیاز است ، مفید است ، زیرا یک طرف خط لوله می تواند خاموش شود در حالی که طرف دیگر عملیاتی است.

نصب و نگهداری

نصب ویفر - نوع و لوبیا - نوع دریچه های پروانه ای نیز متفاوت است. شیرهای ویفر - نوع نیاز به تراز دقیق فلنج ها در هر دو طرف شیر دارند. از آنجا که آنها برای آب بندی به فشرده سازی بین فلنج ها متکی هستند ، هرگونه سوء استفاده می تواند منجر به نشت شود. نصب به طور معمول شامل قرار دادن شیر بین فلنج ها و سفت کردن پیچ ها به طور مساوی برای اطمینان از یک مهر و موم مناسب است. با این حال ، این فرایند می تواند چالش برانگیز باشد ، به خصوص در خطوط لوله قطر بزرگ که دستیابی به تراز کامل دشوار است.

در مقابل ، دریچه های نوع ، انعطاف پذیری بیشتری را در حین نصب ارائه می دهند. لبه های نخ شده امکان اتصال مستقل به هر فلنج را فراهم می کند و نیاز به تراز دقیق بین دو فلنج را کاهش می دهد. این امر باعث می شود نصب سریعتر و آسان تر شود ، به خصوص در پروژه های مقاوم سازی یا سیستم هایی که فلنج های خط لوله در تراز کامل قرار ندارند. علاوه بر این ، وقتی صحبت از تعمیر و نگهداری می شود ، شیرهای نوع می درخشند. اگر بخشی از خط لوله نیاز به سرویس دهی داشته باشد ، پیچ های یک طرف شیر از نوع را می توان برداشت کرد و آن بخش را بدون تأثیرگذاری بر بقیه سیستم جدا کرد. این کار با شیرهای ویفر - از نوع امکان پذیر نیست ، که نیاز به تعطیل کل خط لوله برای نگهداری دارند.

عملکرد مهر و موم

هر دو شیرهای پروانه ای از نوع و ویفر - نوع برای تأمین آب بندی مؤثر طراحی شده اند. با این حال ، مکانیسم های آب بندی و عملکرد آنها بسته به کاربرد می تواند متفاوت باشد. ویفر - دریچه های نوع برای ایجاد مهر و موم به فشرده سازی بین فلنج ها متکی هستند. صندلی الاستومریک دریچه در برابر دیسک فشرده می شود و از نشت مایعات جلوگیری می کند. در برنامه های کاربردی با فشار و درجه حرارت کم تا متوسط ​​، دریچه های ویفر می توانند آب بندی قابل اعتماد را فراهم کنند. با این حال ، در محیط های فشار زیاد یا درجه حرارت بالا ، مهر و موم فشرده سازی ممکن است به خطر بیفتد و منجر به نشت شود.

از طرف دیگر ، دریچه های نوع ، اغلب یک مکانیزم آب بندی قوی تر دارند. اتصال مستقل به هر فلنج امکان کنترل بهتر فشرده سازی صندلی دریچه را فراهم می کند. علاوه بر این ، بسیاری از دریچه های Lup - Type با دیسک های Offset یا Triple -Offset طراحی شده اند که با کاهش اصطکاک بین دیسک و صندلی در حین کار ، مهر و موم محکم تری را فراهم می کنند. این امر باعث می شود دریچه های Lug - Type برای برنامه های فشار زیاد و درجه حرارت بالا و همچنین برنامه هایی که در آن صفر مورد نیاز است ، مناسب تر شود.

برنامه

انتخاب بین شیر نوع و ویفر - شیر پروانه نوع اغلب به کاربرد خاص بستگی دارد. ویفر - دریچه های نوع معمولاً در برنامه هایی که هزینه و فضا ملاحظات عمده ای دارند استفاده می شوند. آنها به طور گسترده در کارخانه های تصفیه آب ، سیستم های HVAC و خطوط لوله صنعتی عمومی برای کنترل مایعات فشار کم و متوسط ​​استفاده می شوند. طراحی جمع و جور آنها و هزینه نسبتاً کم آنها را به گزینه ای جذاب برای پروژه های مقیاس بزرگ که در آن سوپاپ های متعدد مورد نیاز است ، قرار می دهد.

از طرف دیگر ، دریچه های نوع LUG - در برنامه هایی که جداسازی و نگهداری آن بسیار مهم است ، ترجیح داده می شوند. آنها معمولاً در کارخانه های فرآوری شیمیایی ، خطوط لوله نفت و گاز و امکانات تولید برق مورد استفاده قرار می گیرند. در این صنایع ، توانایی جداسازی بخش های خط لوله برای نگهداری یا خاموش کردن اضطراری ضروری است. از دریچه های LUG - نوع نیز در برنامه هایی استفاده می شود که خط لوله ممکن است در معرض لرزش یا حرکت باشد ، زیرا نصب مستقل آنها ثبات بهتری را فراهم می کند.

توصیه های محصول

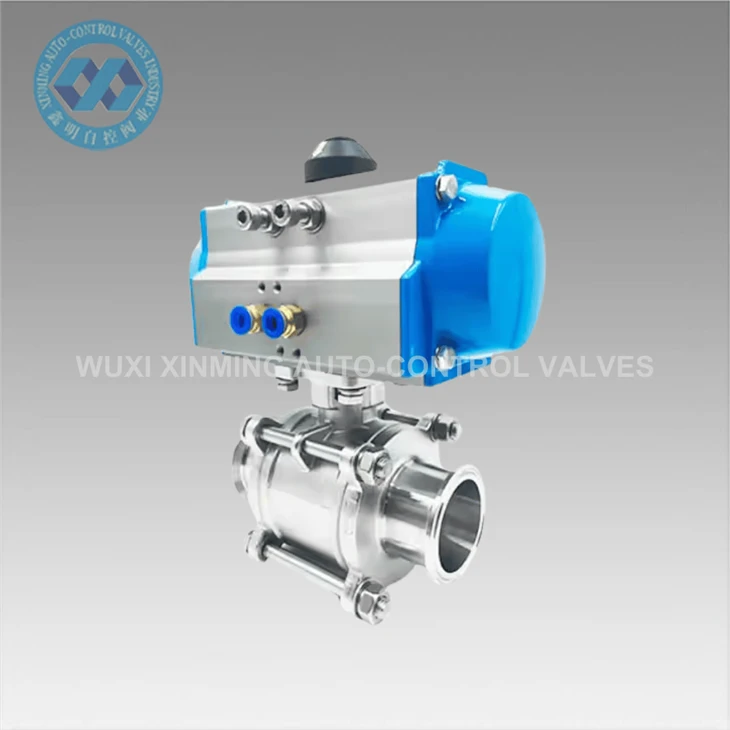

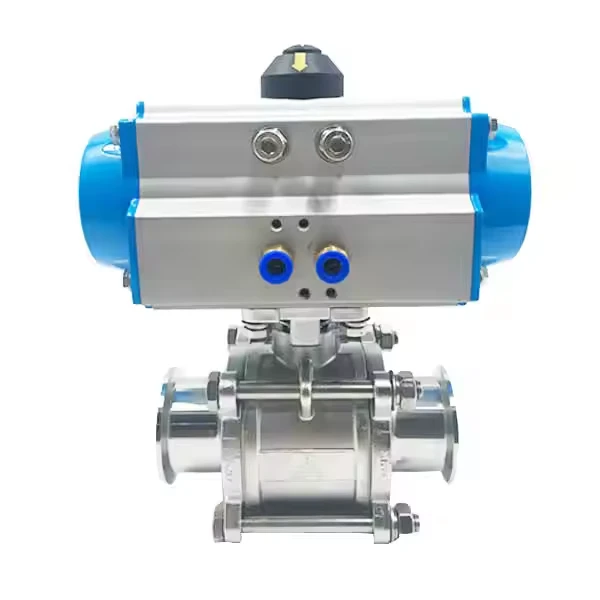

اگر در بازار شیر پروانه هستید ، می خواهم برخی از محصولات مرتبط با ما را توصیه کنم. مااستیل ضدزنگ استیل 304 دریچه توپیک انتخاب عالی برای برنامه هایی است که در آن بهداشت و مقاومت در برابر خوردگی مهم است. این ماده از فولاد ضد زنگ با کیفیت بالا 304 ساخته شده است ، از دوام و عملکرد طولانی مدت اطمینان حاصل می کند.

برای برنامه هایی که نیاز به کنترل خودکار دارند ، ماشیر پروانه بهداشتی پنوماتیکیک گزینه عالی است این دستگاه دارای یک محرک پنوماتیک است که امکان کنترل دقیق و قابل اعتماد از شیر را فراهم می کند ، و آن را برای استفاده در پردازش مواد غذایی و نوشیدنی ، تولید دارویی و سایر برنامه های بهداشتی مناسب می کند.

اگر برای برنامه های فشار زیاد و درجه حرارت بالا به دریچه نیاز دارید ، ماپنوماتیک محکم و قابل اعتماد دریچه پروانه فلنج دوتاییانتخاب ایده آل است طراحی دوتایی آن یک مهر و موم محکم را فراهم می کند و سایش را در اجزای دریچه کاهش می دهد و عملکرد طولانی مدت در محیط های خواستار را تضمین می کند.

پایان

در پایان ، انتخاب بین شیر نوع و ویفر - شیر پروانه ای از نوع مختلفی از جمله الزامات نصب ، عملکرد آب بندی و کاربرد بستگی دارد. شیرهای ویفر - نوع برای برنامه های حساس و فضا مناسب هستند ، در حالی که دریچه های نوع - نوع برای برنامه هایی که جداسازی و نگهداری بسیار مهم هستند مناسب هستند. ما به عنوان یک تأمین کننده شیر پروانه ای ، ما از تخصص و تجربه برخوردار هستیم تا به شما در انتخاب شیر مناسب برای نیازهای خاص خود کمک کنیم. این که آیا شما به دنبال دریچه ای برای یک پروژه مقیاس کوچک یا یک برنامه صنعتی در مقیاس بزرگ هستید ، می توانیم محصولات با کیفیت بالا و خدمات عالی مشتری را در اختیار شما قرار دهیم.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد محصولات ما هستید یا در انتخاب شیر مناسب برای درخواست خود به کمک نیاز دارید ، لطفاً برای تهیه و مذاکره با ما تماس نگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای کنترل سیال خود را برآورده کنیم.

منابع

• گروه دریچه جرثقیل. "کتابچه راهنمای شیر پروانه."
• راه حل های اتوماسیون امرسون. "راهنمای انتخاب شیر."
• والمت "نمای کلی فناوری شیر پروانه."
