ضریب جریان ، که اغلب به عنوان CV مشخص می شود ، در هنگام درک عملکرد دریچه توپ پنوماتیک یک پارامتر مهم است. من به عنوان تأمین کننده پیشرو در دریچه های توپ پنوماتیک ، از اول شاهد اهمیت این ضریب در کاربردهای مختلف صنعتی بوده ام. در این پست وبلاگ ، من می دانم که ضریب جریان دریچه توپ پنوماتیک چیست ، چرا اهمیت دارد و چگونه بر عملکرد این دریچه ها تأثیر می گذارد.
ضریب جریان (CV) چیست؟
ضریب جریان (CV) اندازه گیری است که نشان دهنده میزان آب (در گالن های ایالات متحده در دقیقه) در دمای 60 درجه فارنهایت است که از طریق دریچه کاملاً باز با افت فشار 1 psi در سراسر دریچه جریان می یابد. به عبارت ساده تر ، این راهی برای تعیین کمیت ظرفیت شیر برای اجازه عبور مایعات از آن است. مقدار CV بالاتر به این معنی است که شیر می تواند با افت فشار کمتری سرعت جریان بیشتری را تحمل کند ، در حالی که مقدار CV پایین تر نشانگر شیر محدود کننده تر است.
بیایید یک مثال عملی برای نشان دادن این مفهوم بگیریم. تصور کنید که شما دو دریچه توپ پنوماتیک ، دریچه A و شیر B. دارید. دریچه A دارای CV 10 است و دریچه B دارای CV 20 است. اگر شما همان افت فشار را در هر دو دریچه اعمال کنید ، شیر B باعث می شود دو برابر آب از طریق آن جریان یابد.
چرا ضریب جریان مهم است؟
ضریب جریان به دلایل مختلف یک عامل مهم در انتخاب شیر است. در مرحله اول ، به مهندسین و طراحان کمک می کند تا اندازه شیر مناسب را برای یک برنامه خاص تعیین کنند. اگر ضریب جریان دریچه برای سرعت جریان مورد نیاز بسیار کم باشد ، می تواند منجر به افت فشار بیش از حد ، افزایش مصرف انرژی و آسیب احتمالی شیر و سایر اجزای موجود در سیستم شود. از طرف دیگر ، اگر ضریب جریان خیلی زیاد باشد ، شیر ممکن است بزرگ باشد و در نتیجه هزینه های غیر ضروری و عملکرد ناکارآمد باشد.
ثانیا ، ضریب جریان بر عملکرد کنترل شیر تأثیر می گذارد. در برنامه هایی که کنترل دقیق جریان لازم است ، مانند فرآوری شیمیایی یا تصفیه خانه ، دریچه ای با ضریب جریان مناسب ضروری است. دریچه ای با مقدار CV کاملاً همسان می تواند کنترل جریان دقیق و پایدار را فراهم کند و اطمینان حاصل کند که این فرآیند یکنواخت و کارآمد عمل می کند.
سرانجام ، ضریب جریان برای طراحی سیستم و بهینه سازی نیز مهم است. با درک ویژگی های جریان دریچه های مختلف ، مهندسان می توانند سیستم های لوله کشی را طراحی کنند که تلفات فشار را به حداقل می رساند و راندمان کلی سیستم را به حداکثر می رساند. این می تواند منجر به صرفه جویی قابل توجهی در هزینه از نظر مصرف انرژی و نگهداری شود.
عوامل مؤثر بر ضریب جریان دریچه توپ پنوماتیک
عوامل مختلفی می توانند بر ضریب جریان دریچه توپ پنوماتیک تأثیر بگذارند. یکی از مهمترین عوامل اندازه دریچه است. به طور کلی ، دریچه های بزرگتر دارای ضرایب جریان بالاتری هستند زیرا آنها یک سطح مقطع بزرگتر را برای جریان سیال ارائه می دهند. با این حال ، توجه به این نکته حائز اهمیت است که رابطه بین اندازه شیر و ضریب جریان همیشه خطی نیست. عوامل دیگر مانند طراحی دریچه ، نوع توپ (درگاه کامل یا درگاه کاهش یافته) و مواد صندلی نیز می توانند بر ضریب جریان تأثیر بگذارند.
طراحی دریچه نقش مهمی در تعیین ضریب جریان دارد. به عنوان مثال ، یک دریچه توپ درگاه کامل در مقایسه با یک شیر توپ پورت کاهش یافته ، مسیر جریان بیشتری دارد و در نتیجه ضریب جریان بالاتری ایجاد می شود. شکل توپ و معابر داخلی دریچه نیز می تواند بر خصوصیات جریان تأثیر بگذارد. دریچه هایی با سطوح داخلی صاف و ساده تمایل به مقاومت در برابر جریان کمتری و ضرایب جریان بالاتر دارند.
نوع مواد صندلی مورد استفاده در شیر نیز می تواند بر ضریب جریان تأثیر بگذارد. صندلی های نرم ، مانند آنهایی که از لاستیک یا تفلون ساخته شده اند ، می توانند یک مهر و موم محکم را فراهم کنند اما ممکن است مقاومت در برابر جریان را نیز معرفی کنند. از طرف دیگر صندلی های سخت مقاومت کمتری را ارائه می دهند اما ممکن است برای اطمینان از مهر و موم مناسب به ماشینکاری دقیق تری نیاز داشته باشند.
محاسبه ضریب جریان
محاسبه ضریب جریان دریچه توپ پنوماتیک می تواند یک فرآیند پیچیده باشد ، زیرا شامل در نظر گرفتن چندین عامل مانند اندازه شیر ، طراحی و شرایط عملیاتی است. با این حال ، برخی از روش ها و معادلات استاندارد وجود دارد که می تواند برای برآورد مقدار CV استفاده شود.
یکی از متداول ترین روش ها استفاده از داده های سازنده است. بیشتر تولید کنندگان دریچه مقادیر CV را برای دریچه های خود بر اساس روشهای آزمایش استاندارد ارائه می دهند. این مقادیر را می توان در مشخصات فنی یا کاتالوگ ها یافت. توجه به این نکته حائز اهمیت است که این مقادیر به طور معمول مبتنی بر شرایط ایده آل است و ممکن است برای شرایط عملیاتی واقعی تنظیم شود.
روش دیگر استفاده از معادلات تجربی است. چندین معادله در ادبیات موجود است که می تواند برای محاسبه ضریب جریان بر اساس هندسه دریچه و شرایط عملیاتی استفاده شود. این معادلات عواملی مانند اندازه دریچه ، افت فشار در شیر و خصوصیات سیال را در نظر می گیرند. با این حال ، این معادلات ممکن است محدودیت هایی داشته باشند و ممکن است برای انواع دریچه ها و شرایط عملیاتی دقیق نباشد.
ضریب جریان و انتخاب شیر
هنگام انتخاب دریچه توپ پنوماتیک برای یک برنامه خاص ، در نظر گرفتن ضریب جریان ضروری است. اولین قدم تعیین میزان جریان مورد نیاز و افت فشار مجاز برای سیستم است. پس از مشخص شدن این پارامترها ، می توانید از داده های سازنده یا معادلات تجربی برای انتخاب دریچه با مقدار CV مناسب استفاده کنید.
همچنین در نظر گرفتن عوامل دیگر مانند امتیاز فشار شیر ، رتبه دما و سازگاری مواد بسیار مهم است. این عوامل می تواند بر عملکرد و دوام شیر در کاربرد خاص تأثیر بگذارد. به عنوان مثال ، اگر برنامه شامل مایعات با فشار بالا یا درجه حرارت بالا است ، باید با فشار و درجه حرارت مناسب سوپاپ را انتخاب کنید.

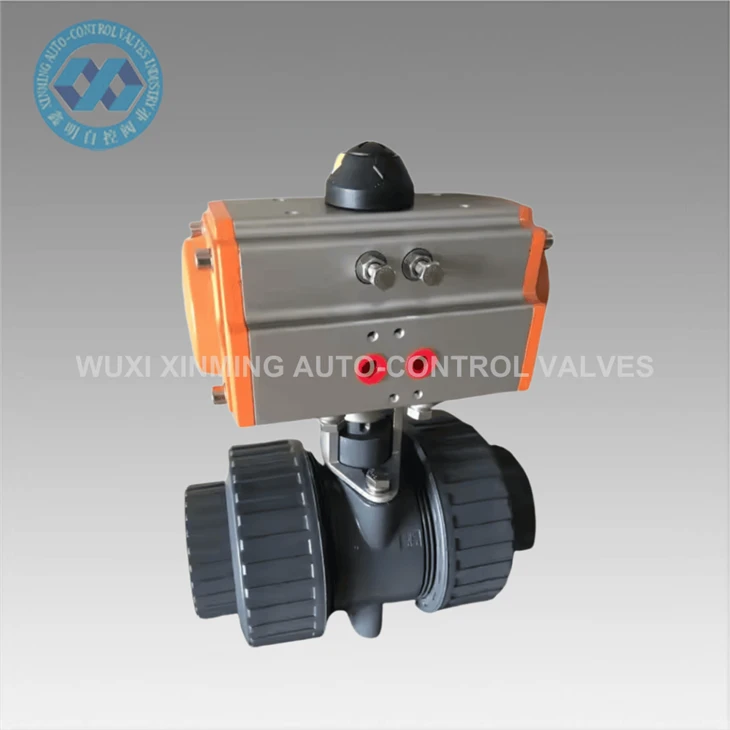

ما به عنوان یک تأمین کننده دریچه توپ پنوماتیک ، ما طیف گسترده ای از دریچه ها را با ضرایب جریان مختلف برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهیم. مادریچه توپ PVC دوتایی با محرک پنوماتیک دوتایییک انتخاب محبوب برای برنامه هایی است که نیاز به مقاومت در برابر خوردگی و کنترل جریان قابل اعتماد دارند. این ضریب جریان بالایی دارد و باعث می شود جریان سیال کارآمد حتی در سیستم های در مقیاس بزرگ باشد.
مامحرک پنوماتیک دریچه فلنج فلنج استیلیکی دیگر از گزینه های عالی برای برنامه های کاربردی است که دوام و مقاومت با فشار بالا ضروری است. این طراحی دارای یک طراحی قوی و ضریب جریان بالا است و آن را برای انواع کاربردهای صنعتی مناسب می کند.
برای برنامه هایی که نیاز به کنترل جریان سه طرفه دارند ، مادریچه توپ استیل ضد زنگ سه طرفه پنوماتیک فعالیک انتخاب برتر است. این کنترل دقیق جریان و ضریب جریان بالا را ارائه می دهد و از عملکرد کارآمد در سیستم های لوله کشی پیچیده اطمینان می دهد.
پایان
در نتیجه ، ضریب جریان یک پارامتر حیاتی است که در مورد درک عملکرد یک شیر توپ پنوماتیک است. این نقش اساسی در انتخاب شیر ، طراحی سیستم و کنترل جریان دارد. با درک عواملی که بر ضریب جریان تأثیر می گذارد و نحوه محاسبه آن ، مهندسان و طراحان می توانند هنگام انتخاب شیر برای یک برنامه خاص ، تصمیمات آگاهانه بگیرند.
ما به عنوان یک تأمین کننده دریچه توپ پنوماتیک ، ما متعهد هستیم که دریچه های با کیفیت بالا را در اختیار مشتریان خود قرار دهیم که عملکرد جریان عالی را ارائه می دهند. اگر در مورد ضریب جریان سؤالی دارید یا در انتخاب شیر مناسب برای درخواست خود به کمک نیاز دارید ، لطفاً با ما تماس نگیرید. ما تیمی از مهندسان باتجربه داریم که می توانند مشاوره و راهنمایی تخصصی را در اختیار شما قرار دهند. بیایید با هم کار کنیم تا اطمینان حاصل شود که سیستم شما به طور کارآمد و قابل اعتماد کار می کند.
منابع
- شرکت جرثقیل ، "جریان مایعات از طریق دریچه ها ، اتصالات و لوله" ، مقاله فنی شماره 410.
- ASME B16.34 ، "دریچه ها - فلنج ، نخ و پایان جوش."
- ISO 5167 ، "اندازه گیری جریان سیال با استفاده از صفحات دهانه ، نازل ها و لوله های ونتوری که در مجراهای متقاطع دایره ای وارد شده اند."
