در زمینه اتوماسیون صنعتی ، جعبه های Limit Switch نقش مهمی در اطمینان از ایمنی و کارآیی سیستم های مختلف مکانیکی دارند. من به عنوان یک تامین کننده معتبر جعبه های سوئیچ Limit ، اغلب در مورد زمان پاسخ این اجزای اساسی با سوالات روبرو می شوم. در این پست وبلاگ ، من به مفهوم زمان پاسخ ، اهمیت آن و عواملی که بر آن تأثیر می گذارد ، می پردازم.
درک زمان پاسخ
زمان پاسخ یک جعبه سوئیچ محدود به فاصله زمانی بین لحظه فعال شدن سوئیچ و لحظه ای که سیگنال خروجی را ارائه می دهد ، اشاره دارد. به زبان ساده تر ، زمانی است که سوئیچ برای تغییر در شرایط عملیاتی خود و انتقال این اطلاعات به سیستم کنترل را تشخیص می دهد. این بار بسته به چندین عامل از جمله نوع سوئیچ ، طراحی آن و کاربرد خاص می تواند متفاوت باشد.
اهمیت زمان پاسخ
زمان پاسخ یک پارامتر مهم در بسیاری از کاربردهای صنعتی است. در فرآیندهای پر سرعت ، تأخیر در پاسخ سوئیچ می تواند منجر به موقعیت یابی نادرست ، آسیب تجهیزات یا حتی خطرات ایمنی شود. به عنوان مثال ، در یک سیستم کمربند نقاله ، اگر جعبه سوئیچ محدود که حرکت کمربند را کنترل می کند ، زمان پاسخ آهسته ای دارد ، کمربند ممکن است نقطه توقف در نظر گرفته شده خود را بیش از حد برطرف کند و باعث شود محصولات با سایر تجهیزات سقوط کنند یا برخورد کنند.
در ایمنی - برنامه های مهم ، مانند سیستم های توقف اضطراری ، زمان پاسخ سریع برای جلوگیری از تصادفات ضروری است. اگر یک جعبه سوئیچ محدود در هنگام شناسایی یک وضعیت غیر طبیعی به سرعت نتواند سیگنال را ارسال کند ، می تواند ایمنی اپراتورها و یکپارچگی کل سیستم را به خطر بیاندازد.
عوامل مؤثر بر زمان پاسخ
نوع سوئیچ
انواع مختلفی از سوئیچ های محدود مانند سوئیچ های مکانیکی ، مغناطیسی و نوری وجود دارد. هر نوع زمان پاسخ مشخصه خاص خود را دارد.

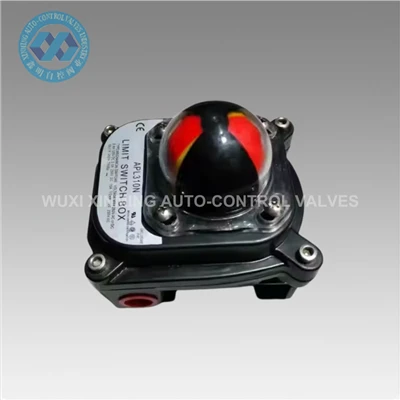

- سوئیچ های محدودیت مکانیکی: این سوئیچ ها برای کار به تماس فیزیکی متکی هستند. هنگامی که یک شی با محرک سوئیچ در تماس است ، باعث حرکت مکانیکی می شود که یک مدار الکتریکی را بسته یا باز می کند. سوئیچ های مکانیکی به طور کلی نسبت به انواع دیگر ، به طور معمول در محدوده میلی ثانیه ، زمان پاسخ نسبتاً طولانی تری دارند. این امر به این دلیل است که حرکت مکانیکی زمان لازم برای وقوع است. به عنوان مثال ،سوئیچ محدودیت مکانیکی ISO 5211 برای دریچه های پنوماتیکیک سوئیچ مکانیکی است و زمان پاسخ آن تحت تأثیر سرعت حرکت محرک دریچه و اجزای مکانیکی در داخل سوئیچ است.
- سوئیچ های حد مغناطیسی: این سوئیچ ها از میدان های مغناطیسی برای تشخیص حضور یا عدم وجود یک شی استفاده می کنند. آنها سریعتر از سوئیچ های مکانیکی هستند زیرا هیچ قسمت متحرک در فرآیند تشخیص وجود ندارد. سوئیچ های مغناطیسی می توانند زمان پاسخ در محدوده میکرو ثانیه داشته باشند و آنها را برای برنامه های سرعت بالا مناسب می کنند.
- سوئیچ های محدودیت نوری: سوئیچ های نوری از پرتوهای نوری برای تشخیص اشیاء استفاده می کنند. آنها بسیار سریع هستند و زمان پاسخ اغلب در محدوده نانو ثانیه است. سوئیچ های نوری معمولاً در برنامه هایی که تشخیص سرعت زیاد مورد نیاز است ، مانند خطوط بسته بندی خودکار استفاده می شود.
طرح سوئیچ
طراحی داخلی کادر Limit Switch نیز بر زمان پاسخ آن تأثیر می گذارد. عواملی از قبیل کیفیت مخاطبین برقی ، نوع مدار مورد استفاده و ساخت مکانیکی همه می توانند تأثیر بگذارند که سوئیچ به سرعت پاسخ می دهد.
- با مواد و کیفیت تماس بگیرید: مواد تماس با کیفیت بالا با مقاومت کم می توانند زمان انتقال سیگنال الکتریکی را کاهش دهند. به عنوان مثال ، مخاطبین اندود شده با مواد غذایی دارای هدایت بهتری نسبت به سایر مواد هستند که می تواند منجر به زمان پاسخ سریعتر شود.
- پیچیدگی مدار: مدارهای ساده به طور کلی زمان پاسخ سریعتر نسبت به نمونه های پیچیده دارند. سوئیچ با طراحی الکتریکی ساده قادر به پردازش سریعتر سیگنال و ارسال آن به سیستم کنترل است.
شرایط زیست محیطی
محیطی که در آن کادر محدودیت سوئیچ فعالیت می کند نیز می تواند بر زمان پاسخ آن تأثیر بگذارد.
- درجه حرارت: درجه حرارت شدید می تواند بر عملکرد سوئیچ تأثیر بگذارد. درجه حرارت بالا می تواند باعث گسترش مواد موجود در سوئیچ شود که ممکن است حرکت مکانیکی را کند کند یا بر خصوصیات الکتریکی قطعات تأثیر بگذارد. از طرف دیگر ، درجه حرارت پایین می تواند مواد را شکننده تر و پاسخگوتر کند.
- لرزش و شوک: لرزش و شوک بیش از حد می تواند باعث نقص عملکرد یا تأخیر در پاسخ آن شود. در برنامه هایی که لرزش زیادی وجود دارد ، تکنیک های ویژه نصب یا لرزش - سوئیچ های مقاوم برای اطمینان از عملکرد قابل اعتماد ممکن است لازم باشد.
اندازه گیری زمان پاسخ
اندازه گیری زمان پاسخ یک جعبه سوئیچ محدود به طور معمول شامل استفاده از تجهیزات تخصصی تست است. از یک ژنراتور سیگنال برای فعال کردن سوئیچ استفاده می شود و از اسیلوسکوپ برای اندازه گیری فاصله زمانی بین سیگنال فعال سازی و سیگنال خروجی استفاده می شود. این فرآیند امکان تعیین دقیق زمان پاسخ سوئیچ را در شرایط خاص فراهم می کند.
پیشنهادات جعبه سوئیچ ما
ما به عنوان یک تأمین کننده ، ما طیف گسترده ای از جعبه های سوئیچ محدود را برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهیم. ماجعبه سوئیچ محدود APL210یک انتخاب محبوب برای بسیاری از کاربردهای صنعتی است. این برنامه با مؤلفه های با کیفیت بالا برای اطمینان از عملکرد قابل اعتماد و سریع طراحی شده است. این سوئیچ در تنظیمات مختلف از جمله گزینه های مکانیکی ، مغناطیسی و نوری در دسترس است و به مشتریان این امکان را می دهد تا نوع را انتخاب کنند که به بهترین وجهی متناسب با نیازهای آنها باشد.

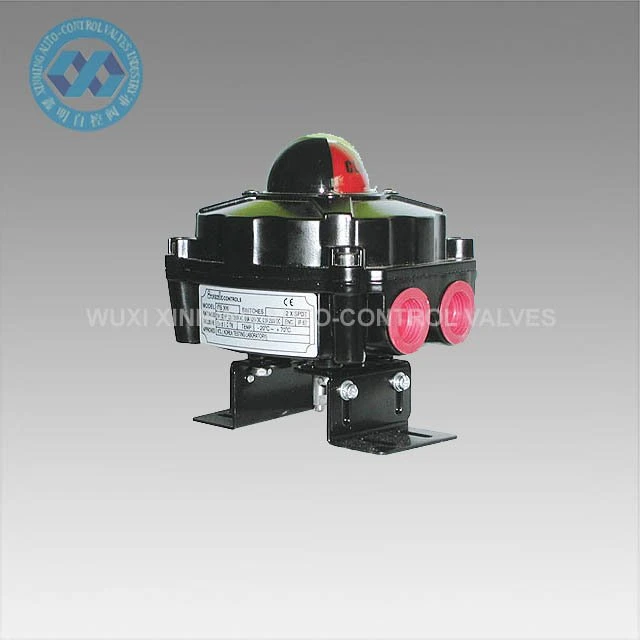

برای برنامه های کاربردی در محیط های خطرناک ، ما نیز ارائه می دهیمانفجار - جعبه سوئیچ محدودیت اثباتبشر این جعبه ها برای جلوگیری از احتراق گازهای انفجاری یا گرد و غبار طراحی شده اند و آنها را برای استفاده در صنایعی مانند نفت و گاز ، فرآوری شیمیایی و معدن مناسب می کند. علیرغم ویژگی های ایمنی اضافی ، جعبه های سوئیچ محدودیت ما - Proof Limit هنوز زمان پاسخ سریع را برای اطمینان از ایمنی و کارآیی سیستم ارائه می دهند.
پایان
زمان پاسخ یک جعبه سوئیچ محدود یک عامل مهم است که می تواند به میزان قابل توجهی بر عملکرد و ایمنی سیستم های صنعتی تأثیر بگذارد. با درک عواملی که بر زمان پاسخ تأثیر می گذارد ، مشتریان می توانند هنگام انتخاب جعبه سوئیچ محدودیت مناسب برای برنامه های خود ، تصمیمات آگاهانه بگیرند.
ما به عنوان یک تأمین کننده پیشرو در جعبه های Limit Switch ، ما متعهد هستیم که محصولات با کیفیت بالا را با زمان پاسخ سریع ارائه دهیم. تیم متخصصان ما می توانند به شما در انتخاب مناسب ترین جعبه سوئیچ محدودیت بر اساس نیازهای خاص خود کمک کنند. اگر شما علاقه مند به کسب اطلاعات بیشتر در مورد محصولات ما هستید یا در مورد زمان پاسخگویی سؤالی دارید ، لطفاً برای بحث دقیق با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای اتوماسیون صنعتی خود را برآورده کنیم.
منابع
- "دفترچه راهنمای اتوماسیون صنعتی" ، جان ویلی و پسران ، شرکت
- "فناوری و برنامه های کاربردی Limit Switch" ، انتشارات اسپرینگر
