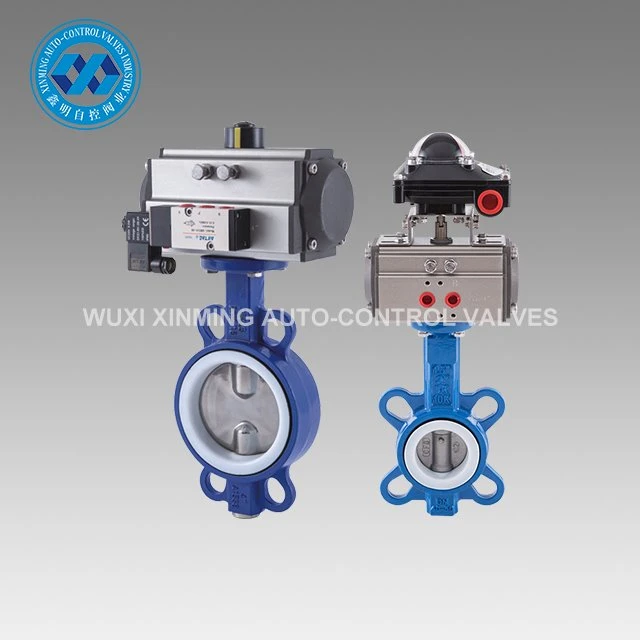

شیر پروانه ای چدن داکتیل یک شیر تنظیم کننده ساده است و همچنین می توان از آن برای کنترل خاموش کردن رسانه های خط لوله با فشار کم- استفاده کرد. برای شروع و متوقف کردن جریان به طور خودکار سریعتر از دریچه های موتور{3}} که بر روی هوای فشرده کار می کنند. شما باید هوای محرک را با استفاده از شیر پایلوت برقی یا شیر روشن/خاموش دستی کنترل کنید. شیرها برای کار کردن به حداقل افت فشار بین ورودی و خروجی نیاز ندارند.
جزئیات محصول:
| نام محصول | شیر پروانه ای چدن شکل پذیر |
| نام برند | XM و OEM نیز پذیرفته می شوند |
| اندازه شیر پروانه ای | 25mm-1000mm |

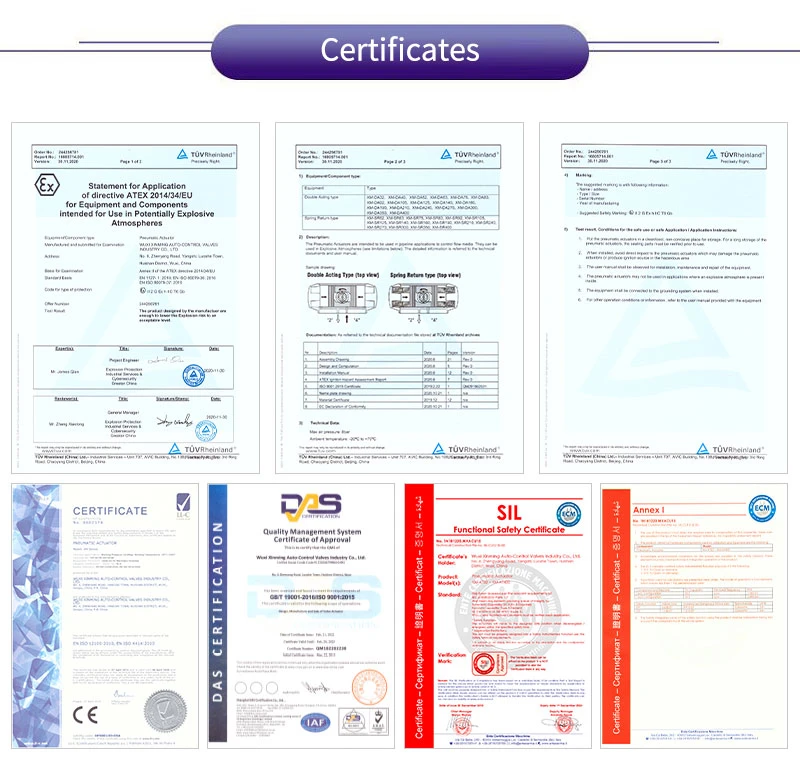

| گواهینامه | CE، ATEX، SIL3، ISO9001:2016 |
| نوع سوپاپ | پروانه |
| برای استفاده با | آب، نفت، هوا، گاز طبیعی، بخار، آب آشامیدنی |
| مواد مهر و موم | فلز-به-فلز |
| مشخصات برآورده شد | API 609 |

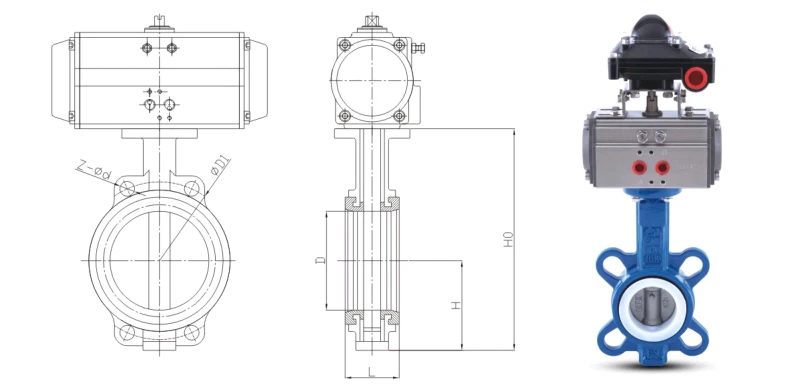

پارامتر فنی:
| قطر اسمی | D (mm) | D1 (mm) | H (mm) | H0 (میلی متر) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| میلی متر | اینچ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| طراحی و ساخت شیرآلات | طبق استاندارد GB/T12238 | ||||||
| اندازه فلنج سوپاپ | طبق استاندارد GB/T9113، GB/T17241.6 | ||||||
| طول ساختاری شیر | طبق استاندارد GB/T12221 | ||||||
| بازرسی و آزمایش شیر | طبق استاندارد GB/T13927 | ||||||
ویژگی های محصول:
• نشت فشار صفر بالا-: چهار نوع نشیمن سوپاپ ولکانیزه: EPDM/Viton®/NBR/PTFE، حباب دو طرفه-سطح آب بندی، تا 16 بار.
• سبک وزن: وزن یک کالیبر تنها 30 تا 40 درصد وزن یک شیر توپی است که هزینه های پشتیبانی خط لوله را کاهش می دهد.
• عمر طولانی: میل سوپاپ از فولاد ضد زنگ دوبلکس 416/316 SS ساخته شده است و یاتاقان از یک بوش غیر فلزی-خود روان کننده برای جلوگیری از تشنج استفاده می کند.
• عایق{0}}دوستانه: طرح گردن کشیده را می توان با یک لایه عایق 2 اینچی، مناسب برای HVAC و خطوط لوله در فضای باز پوشاند.
• درایوهای چندگانه: دستگیره ها، گیربکس ها، محرک های الکتریکی، پنوماتیکی و هیدرولیک که همگی مطابق با فلنج های استاندارد ISO 5211 متصل شده اند.
• گواهینامه های کامل: WRAS، مجوزهای آب آشامیدنی ACS، توسط API-609، BS EN 593، و ISO 5752.
خدمات ما:
1) خط تلفن 7x24 ساعته
2) کنترل کیفیت دقیق
3) کیفیت خوب با قیمت مناسب
4) خدمات پس از- عالی
5) پشتیبانی فنی آنلاین
6) زمان تحویل سریع
برنامه های کاربردی محصول:
• شبکه های لوله کشی آب سرد و گرم، آب دریا، فاضلاب و بخار
• سیستم های تهویه مطبوع HVAC، گرمایش منطقه ای
• نفت، مواد شیمیایی، غذایی، دارویی و کشتی سازی
• مایعات درجه{0}غذا: نوشیدنی، الکل، آب تصفیه شده
• گاز و خلاء: گاز، هوای فشرده، سیستم های خلاء
درباره ما:
Wuxi Xinming Auto{0}}Control Valves Co., Ltd. متخصص در تولید محرکهای پنوماتیک سری XM دارای گواهی ISO9001 و شیرهای کنترل خودکار، مطابق با استانداردهای ISO5211/DIN3337/VDI/VDE-3845/NAMUR است. با قابلیتهای پیشرفته تحقیق و توسعه و امکانات تولید، محصولات ما به صنایع مختلفی از جمله نفت و گاز، شیمیایی و نیروگاهها خدمت میکنند و تعهد ما به «اول فناوری، تعالی کیفیت» را از طریق راهحلهای نوآورانه و عملکرد قابل اعتماد نشان میدهند. اگر به شیر پروانه ای چدن انعطاف پذیر نیاز دارید، لطفا با ما تماس بگیرید.
