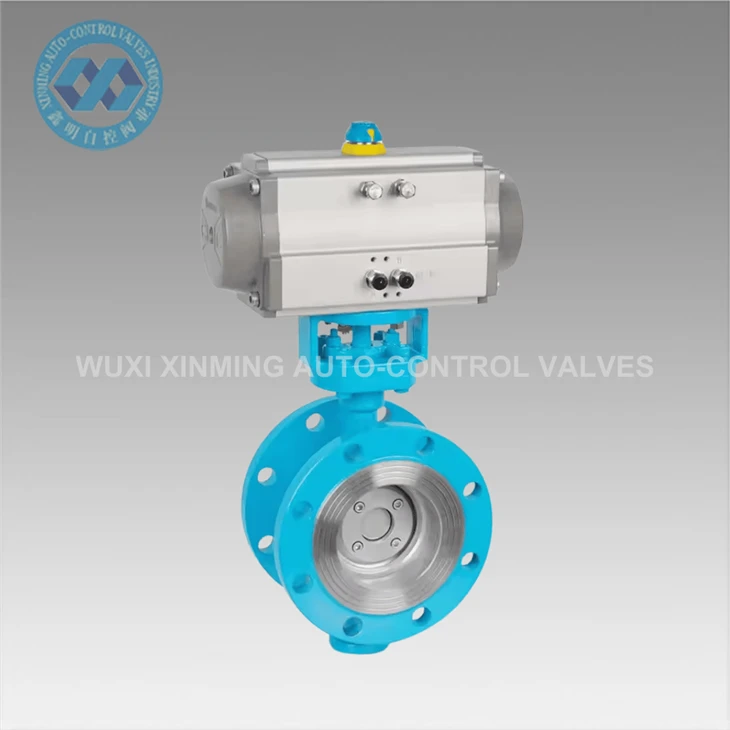

شیر پروانه ای فلنج دار پنوماتیکی متعلق به نوع خاصی از شیر پروانه ای پنوماتیکی است. بدنه دریچه آن دارای فلنج هایی در دو انتها است. این فلنج ها با استفاده از پیچ و مهره به فلنج های لوله بسته می شوند. این طرح به آن عملکرد آب بندی عالی و ظرفیت باربری فشار بالا - می بخشد. در نتیجه، کاربردهای گستردهای در سیستمهای خط لوله صنعتی پیدا میکند که در آن فشارهای متوسط - تا -، قطر لولههای بزرگ، یا الزامات آببندی دقیق وجود دارد.
ویژگی های اصلی
اتصال فلنج: بدنه شیر دارای فلنج های استاندارد (مانند GB، ANSI، DIN و غیره) در هر دو انتها است. از طریق پیچ و مهره به فلنج های لوله متصل می شود و واشرهای آب بندی (لاستیک، واشرهای زخم فلزی) محکم بودن رابط را تضمین می کنند. مزایا: برای سناریوهای فشار بالا - (PN16–PN40) و قطر بزرگ - (DN50–DN2000) مناسب است. در برابر لرزش و شل شدن مقاوم است و جداسازی و نگهداری آن آسان است.
محرک پنوماتیکی: مجهز به یک سیلندر تک - عملکرد (بازگشت فنر) یا دو عملکرد - (کنترل پنوماتیک دو طرفه) است که گشتاور خروجی زیادی دارد و می تواند صفحه سوپاپ را از 0 درجه تا 90 درجه بچرخاند. یک پوزیشنر هوشمند (مانند سطح حفاظت IP67) را می توان به صورت اختیاری پیکربندی کرد و از سیگنال های 4-20 میلی آمپر یا ارتباطات اتوبوس (PROFIBUS، HART) برای دستیابی به تنظیم دقیق باز شدن پشتیبانی می کند.
طراحی آب بندی
آب بندی نرم: نشیمنگاه های شیر از لاستیک EPDM یا NBR ساخته شده اند که برای دمای معمولی - (-20~120 درجه) و محیط های غیر خورنده (آب، هوا، روغن) مناسب هستند. سطح نشتی به کلاس VI (نشت صفر) می رسد.
آب بندی سخت: از سطح فولاد ضد زنگ + گرافیت یا آب بندی فلزی - تا - استفاده می کند که می تواند در برابر درجه حرارت بالا (کمتر یا مساوی 425 درجه)، فشار بالا و ذرات ذرات (مانند بخار، گرد و غبار) مقاومت کند.
