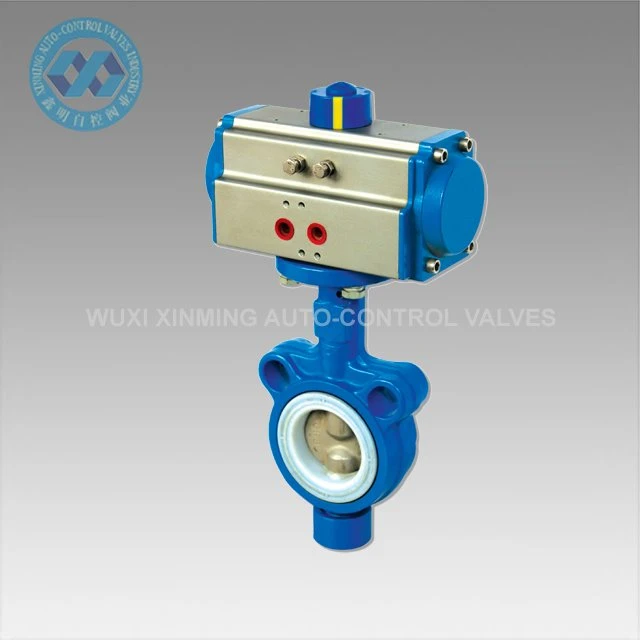

شیر پروانه ای ویفر دارای ساختار ساده، اندازه کوچک، وزن سبک، کم هزینه، کنترل و عملکرد راحت، منطقه گردش موثر بزرگ، باز و بسته شدن سریع، صرفه جویی در کار و عملکرد آب بندی خوب است و دارای مزایای مهر و موم سخت فلزی و مهر و موم الاستیک است.
برای شروع و توقف خودکار جریان سریعتر از دریچههای موتور{0}}که بر روی هوای فشرده کار میکنند. شما باید هوای محرک را با استفاده از شیر پایلوت برقی یا شیر روشن/خاموش دستی کنترل کنید. شیرها برای کار کردن به حداقل افت فشار بین ورودی و خروجی نیاز ندارند.
محرک مستقیماً روی بدنه شیر نصب می شود تا حرکت را به حداقل برساند و سایش را کاهش دهد. یک نشانگر بصری جریان در بالای محرک، باز یا بسته بودن شیر را نشان می دهد. نادیده گرفتن دستی به شما این امکان را می دهد که شیر را در هنگام قطع برق کار کنید.
جزئیات محصول
| نام محصول | شیر پروانه ای ویفری |
| نام برند | XM و OEM نیز پذیرفته می شوند |
| اندازه شیر پروانه ای | 25mm-1000mm |
| گواهینامه | CE، ATEX، SIL3، ISO9001:2016 |
| نوع سوپاپ | پروانه |
| برای استفاده با | آب، نفت، هوا، گاز طبیعی، بخار، آب آشامیدنی |
| مواد مهر و موم | لاستیک EPDM، NBR، PTFE، فلز-به-فلز |
| مشخصات برآورده شد | API 609 |

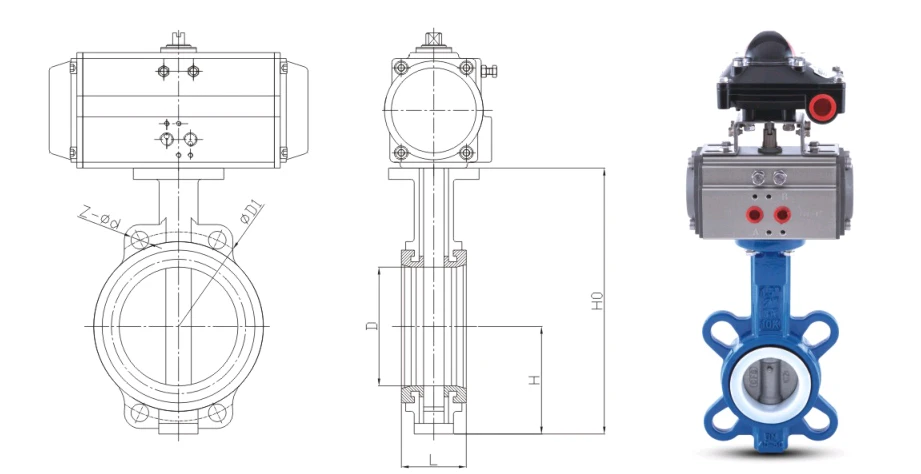

پارامتر فنی:
| قطر اسمی | D (mm) | D1 (mm) | H (mm) | H0 (میلی متر) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| میلی متر | اینچ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| طراحی و ساخت شیرآلات | طبق استاندارد GB/T12238 | ||||||
| اندازه فلنج سوپاپ | طبق استاندارد GB/T9113، GB/T17241.6 | ||||||
| طول ساختاری شیر | طبق استاندارد GB/T12221 | ||||||
| بازرسی و آزمایش شیر | طبق استاندارد GB/T13927 | ||||||
ویژگی های محصول:
• سبک و جمع و جور: وزن همان کالیبر تنها 1/6 شیر دروازه است و فضای نصب 50٪ کاهش می یابد.
• مهر و موم حبابدار دو طرفه-: نشیمنگاه سوپاپ الاستیک EPDM/NBR/VITON/PTFE، نشتی صفر (ISO 5208 Rate A)
• گشتاور کم: صفحه پروانه ای کارآمد + آستین{1}}خود روان کننده که به راحتی توسط محرک های دستی، پنوماتیکی و الکتریکی قابل راندن است
• تعمیر و نگهداری آنلاین: بدنه شیر به داخل خط لوله گسترش نمی یابد و صفحه پروانه را می توان با شل کردن چهار پیچ فلنج برای جداسازی و مونتاژ بیرون کشید.
• چند منظوره: می توان آن را به طور کامل باز و بسته کرد و همچنین می تواند به طور دقیق در محدوده 15 درجه تا 75 درجه دریچه گاز را فشار دهد.
کاربردهای محصول:
• آب شهری: آب خام، آب تمیز، فاضلاب، ایزوله ایستگاه پمپاژ
• HVAC: تهویه مطبوع مرکزی، گرمایش منطقه ای، گردش آب خنک کننده
• غذا و دارو: سیستم تمیز کردن CIP/SIP، درجه بهداشت FDA 3A اختیاری است
• شیمیایی و پتروشیمی: اسید ضعیف و قلیایی، حلال، پودر، خط لوله انتقال پنوماتیک
• انرژی برق: برج خنک کننده، میعانات گازی، سیستم اسپرینکلر آتش نشانی
توانایی تامین
توانایی تامین: 1000 واحد در ماه، شیر پروانه ای پنوماتیک
بسته بندی و تحویل
جزئیات بسته بندی:
1) اگر مقدار زیادی، یک مورد تخته سه لا
2) اگر مقدار کمی باشد، یک کارتن یا یک پالت تخته سه لا
بندر مبدا: شانگهای، چین
زمان تحویل:
|
مقدار (واحد) |
1-50 |
51-1000 |
＞1001 |
|
برآورد زمان (روز) |
کالاهای موجود در انبار |
30 |
مورد مذاکره قرار گیرد |
خدمات ما
1) خط تلفن 7x24 ساعت
2) کنترل کیفیت دقیق
3) کیفیت خوب با قیمت مناسب
4) خدمات پس از- عالی
5) پشتیبانی فنی آنلاین
6) زمان تحویل سریع
نکات انتخاب و سفارش:
هنگامی که محیط حاوی ذرات بزرگتر یا مساوی 2 میلی متر است، لطفاً یک مهر و موم سخت یا یک ساختار غیرعادی دوگانه را انتخاب کنید.
هنگامی که ایمنی آتش مورد نیاز است، پرکننده گرافیتی + اسپلینت SS316L را می توان انتخاب کرد.
24 ولت/220 ولت برقی، تنظیم مجدد پنوماتیک دو اثره / فنر، سوئیچ محدود، مجموعه کامل پوزیشنر را ارائه دهید.
اگر به نقشههای CAD شیر پروانهای ویفر، مدلهای سه بعدی یا راهحلهای سفارشیسازی پروژه نیاز دارید، لطفاً با: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD تماس بگیرید.
