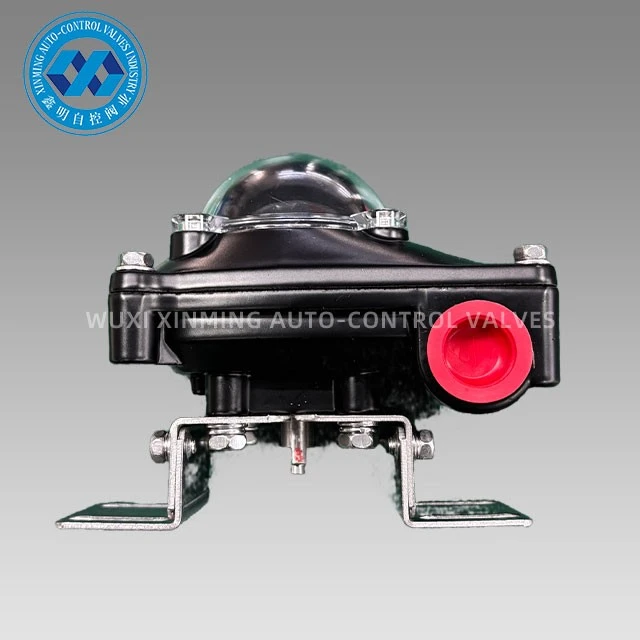

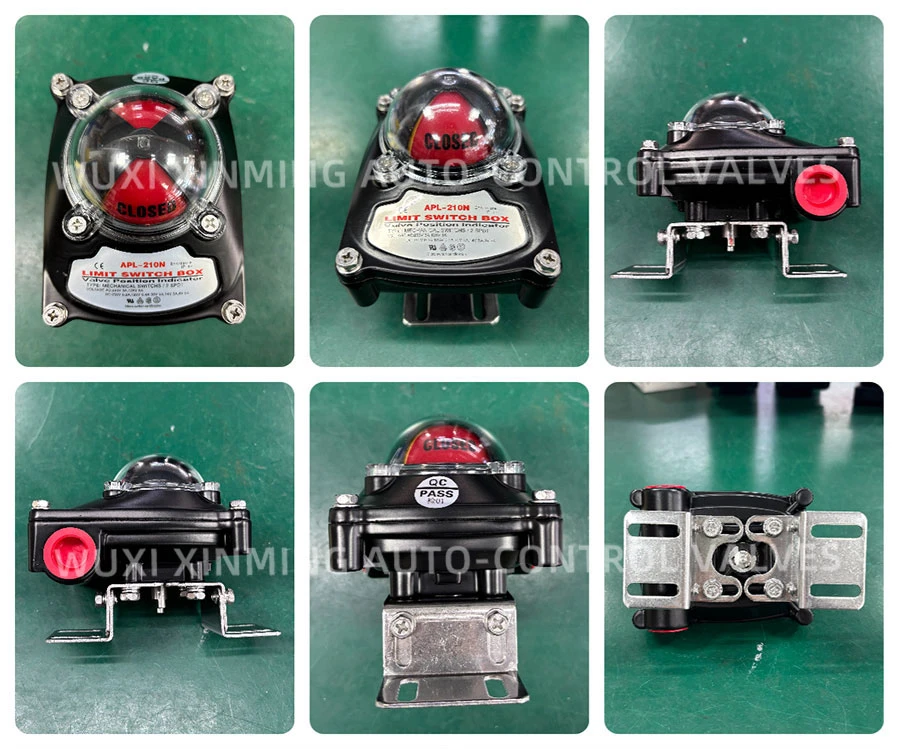

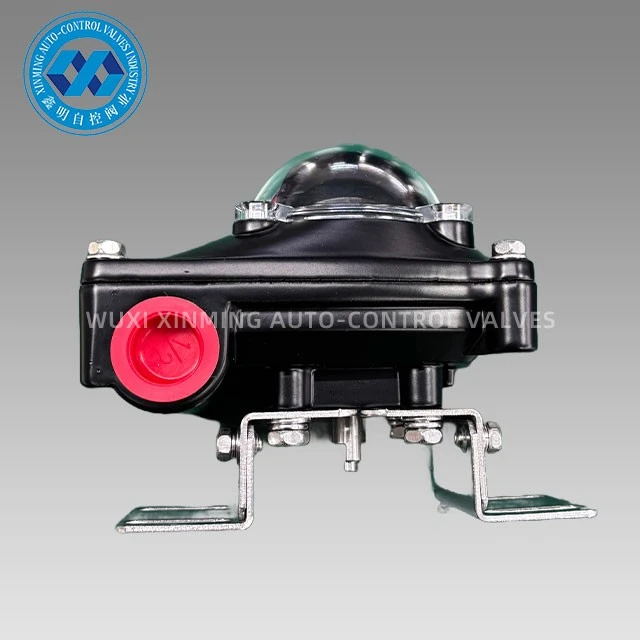

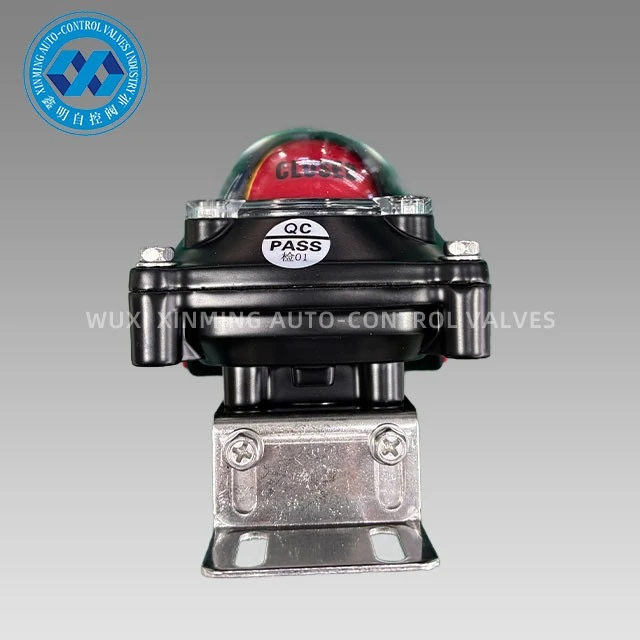

جعبه سوئیچ محدود APL-210N برای بازخورد قابل اطمینان موقعیت سوپاپ در سیستم های محرک پنوماتیک مورد استفاده در اتوماسیون صنعتی طراحی شده است. این نشانگر روشن/بستن و سیگنال های سوئیچ الکتریکی را برای پشتیبانی از نظارت و کنترل دریچه های یک چهارم چرخشی مانند شیرهای توپی و شیرهای پروانه ای ارائه می دهد.

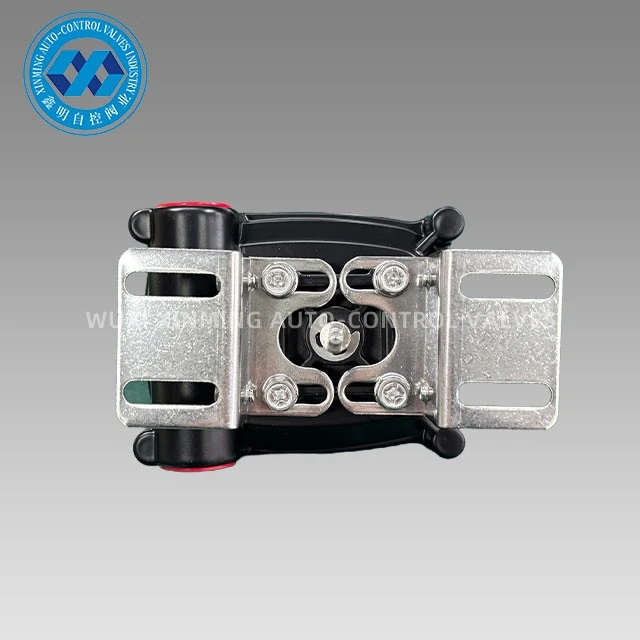

این دستگاه که مستقیماً بر روی محرک نصب می شود، حرکت شیر دوار را به اقدامات سوئیچینگ مکانیکی تبدیل می کند. این سیگنالها معمولاً به سیستمهای PLC یا DCS ارسال میشوند و تأیید وضعیت سوپاپ را در برنامههای کنترل فرآیند و ایمنی در هم قفل میکنند.
مشخصات محصول
| مدل | APL-210N |
| مواد | ریخته گری آلومینیوم/فولاد ضد زنگ (304/316) |
| پوسته |
IP67 |
| دمای محیط | -25 درجه ~ +85 درجه |
| نشانگر موقعیت | روی -زرد؛ خاموش-قرمز |
| ورودی کابل | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
طراحی مسکن و حفاظت از محیط زیست
بسته بندی بسته به نیازهای خوردگی و دوام، در قالب آلومینیومی- یا فولاد ضد زنگ (304/316) موجود است.
- مسکن آلومینیوم: خدمات صنعتی عمومی
- محفظه فولادی ضد زنگ: محیط های خورنده یا فراساحلی
رتبه حفاظتی IP67 مقاومت در برابر ورود گرد و غبار و غوطه ور شدن موقت آب را تضمین می کند و آن را برای تاسیسات در میدان در معرض مناسب می سازد.
سیستم بازخورد موقعیت مکانیکی
مکانیزم بادامک داخلی{0}}فعال مستقیم کلیدهای مکانیکی را بر اساس چرخش سوپاپ فراهم میکند.

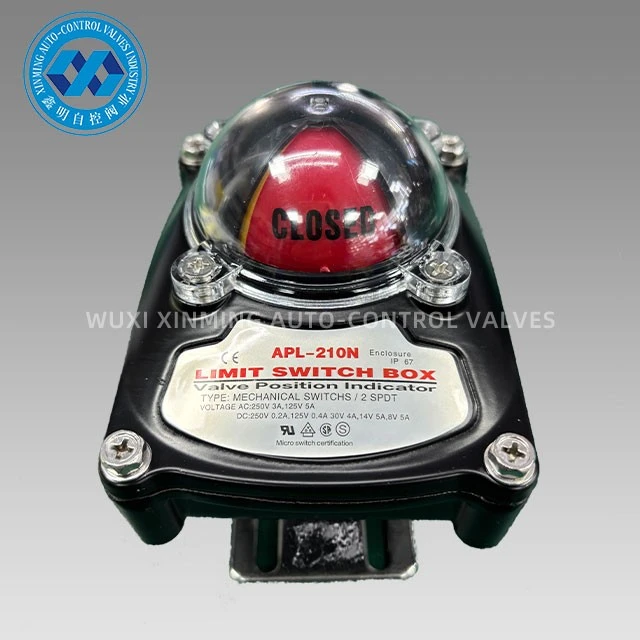

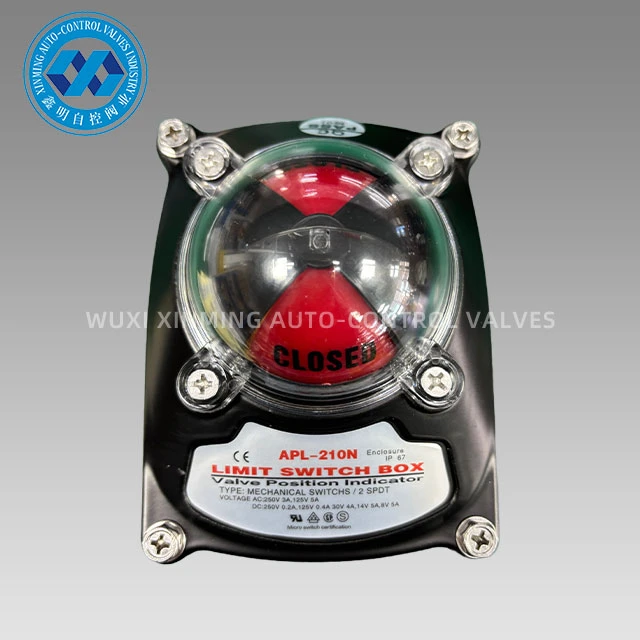

نشانگر موقعیت از طریق یک نشانگر بصری ارائه می شود:
- زرد: دریچه باز است
- قرمز: دریچه بسته است
این امکان تایید میدانی مستقیم وضعیت شیر بدون دسترسی به سیستم کنترل را فراهم می کند.
یکپارچه سازی برق و ورودی کابل
APL-210N از تنظیمات ورودی کابل برای سازگاری جهانی با نصب پشتیبانی می کند:
- 2 × 1/2 اینچ NPT
- PT1/2
- PF1/2
- M20
- PG13.5
این انعطاف پذیری از ادغام با استانداردهای منطقه ای مختلف و معماری های کنترل محرک پشتیبانی می کند.
دامنه کاربرد
APL-210N در سیستم های اتوماسیون سوپاپ که به بازخورد موقعیت گسسته قابل اعتماد نیاز دارند، از جمله:
- مجموعه های محرک پنوماتیک
- سیستمهای سوپاپ چرخشی ربع-
- زیرساخت خط لوله نفت و گاز
- کارخانه های فرآوری شیمیایی
- سیستم های آب و فاضلاب
- کنترل فرآیند صنعتی عمومی
جعبه های سوئیچ محدود مکانیکی به دلیل تحمل شرایط میدانی، رفتار سوئیچینگ قابل پیش بینی و سازگاری با رابط های محرک استاندارد، به طور گسترده در اتوماسیون صنعتی مورد استفاده قرار می گیرند. APL-210N برای کاربردهایی قرار گرفته است که در آن استحکام و ثبات عملیاتی بر عملکرد تشخیصی پیشرفته اولویت دارد.
