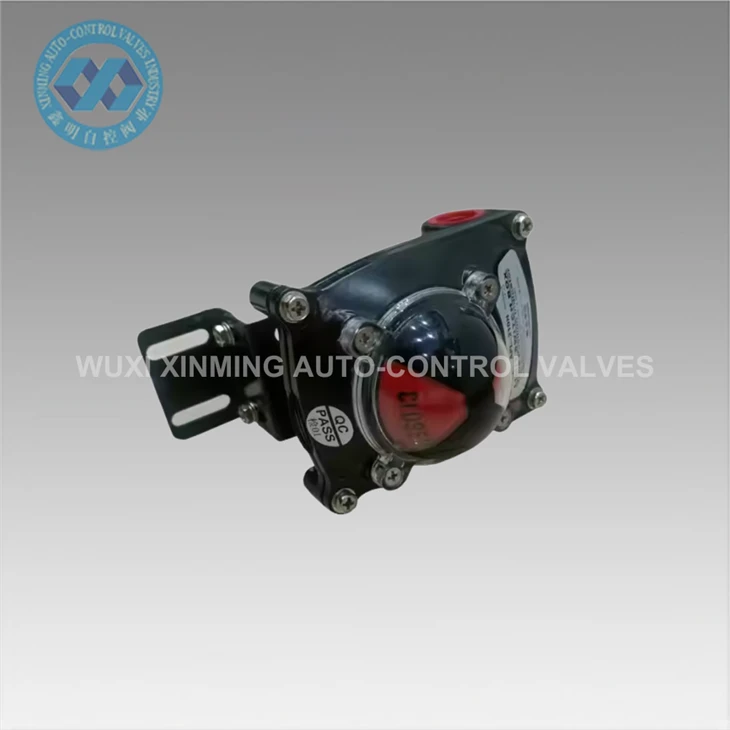

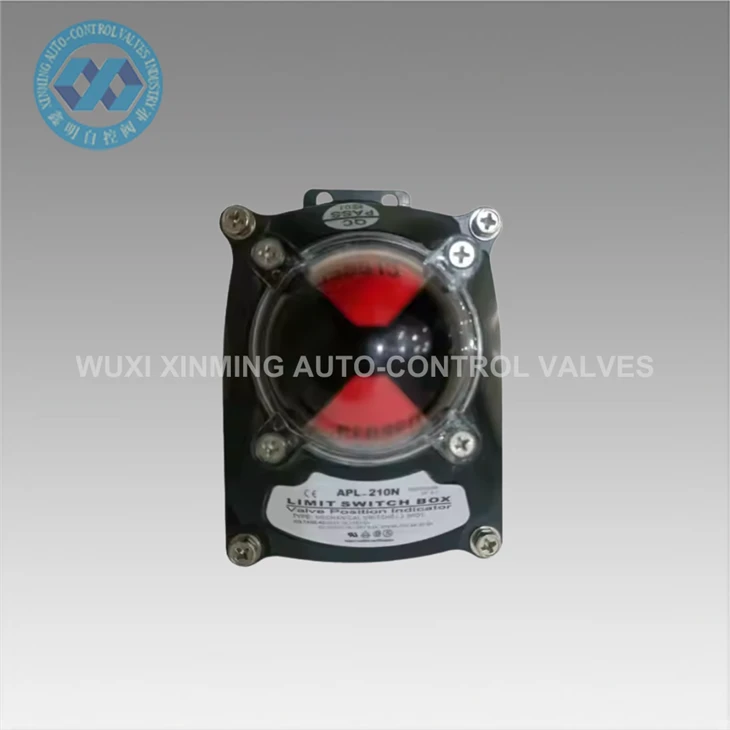

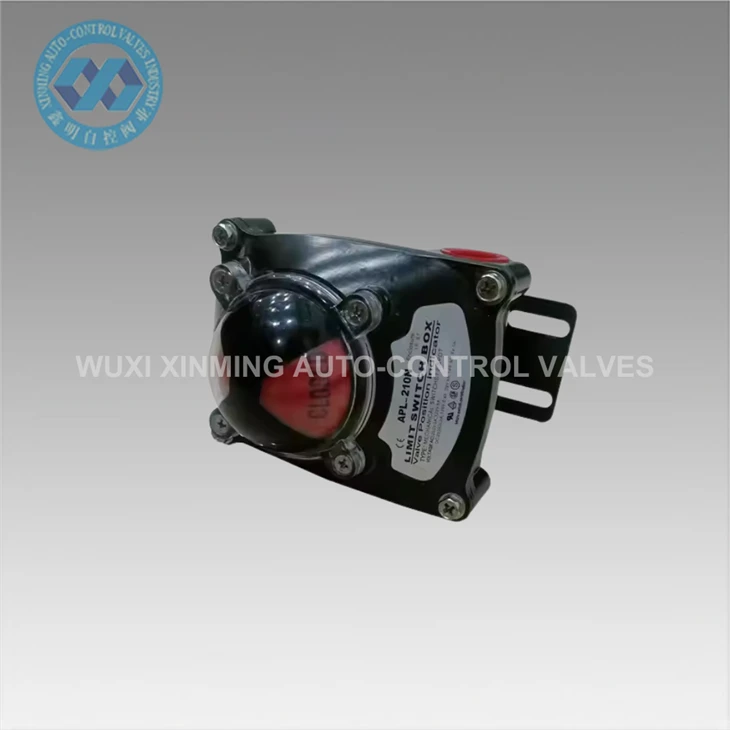

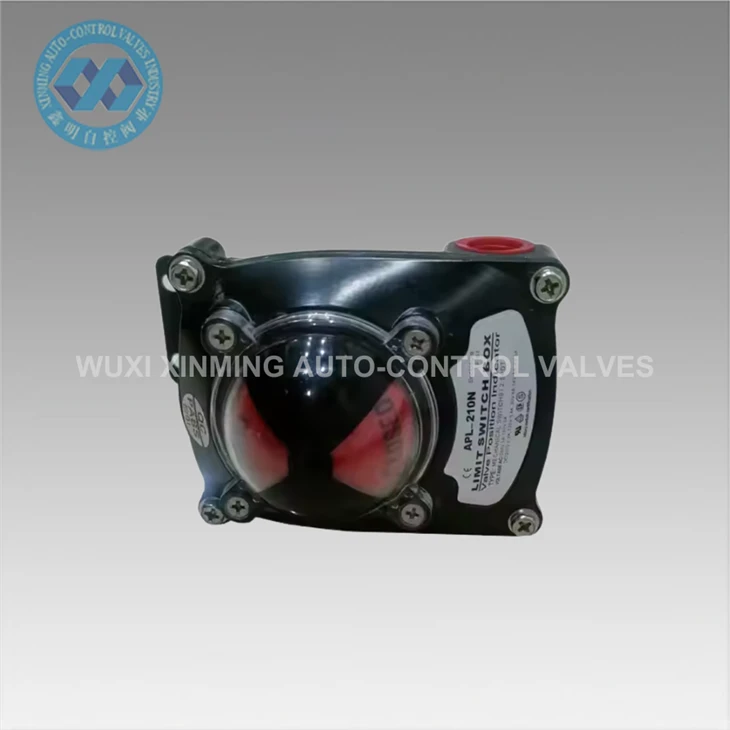

سوئیچ محدودیت مکانیکی دریچه پنوماتیک APL-210N

بررسی اجمالی محصول

جعبه سوئیچ محدودیت مکانیکی APL-210N برای نشان دادن دقیق موقعیت سوپاپ و بازخورد در سیستم های اتوماسیون صنعتی طراحی شده است. این به طور گسترده ای در محرک های دوار پنوماتیک و شیرهای یک چهارم چرخشی، مانند شیرهای توپی و شیرهای پروانه ای، برای ارائه سیگنال های وضعیت باز/بسته قابل اعتماد برای سیستم های کنترل استفاده می شود.

این جعبه سوئیچ محدود، چرخش مکانیکی میل سوپاپ را از طریق مکانیزم بادامک داخلی به سیگنال‌های سوئیچینگ الکتریکی تبدیل می‌کند و از نظارت دقیق موقعیت در حین کار خودکار سوپاپ اطمینان حاصل می‌کند. این یک جزء ضروری در صنایع فرآیندی است که در آن بازخورد وضعیت دریچه زمان واقعی برای کنترل سیستم ایمن و پایدار لازم است.

اصل کار

APL-210N در بالای یک محرک پنوماتیک نصب شده و به طور مکانیکی به میل سوپاپ متصل می شود. هنگامی که شیر بین 0 درجه و 90 درجه می چرخد، بادامک داخل جعبه سوئیچ به همین ترتیب می چرخد ​​و کلیدهای مکانیکی داخلی را فعال می کند.

این سوئیچ‌ها سیگنال‌های ON/OFF را به PLC یا سیستم‌های کنترل ارسال می‌کنند که نشان می‌دهد شیر در موقعیت کاملاً باز یا بسته است. یک نشانگر بصری روی جلد بالایی بدون باز کردن دستگاه، تأیید واضح در محل را ارائه می دهد.

مشخصات فنی

برنامه های کاربردی

جعبه سوئیچ محدود APL-210N به طور گسترده در سیستم های اتوماسیون صنعتی که نیاز به بازخورد موقعیت سوپاپ دارند استفاده می شود:

• سیستم های کنترل شیر خط لوله نفت و گاز
• تاسیسات تصفیه آب و فاضلاب
• کارخانه های فرآوری شیمیایی
• سیستم های تولید برق
• خطوط اتوماسیون فرآیندهای صنعتی
• HVAC و سیستم های کنترل جریان عمومی

در عملیات معمولی، روی یک محرک پنوماتیکی نصب می‌شود که یک شیر پروانه‌ای را هدایت می‌کند، جایی که به طور مداوم وضعیت باز/بستن شیر را برای نظارت بر فرآیند ایمن به اتاق کنترل گزارش می‌دهد.
