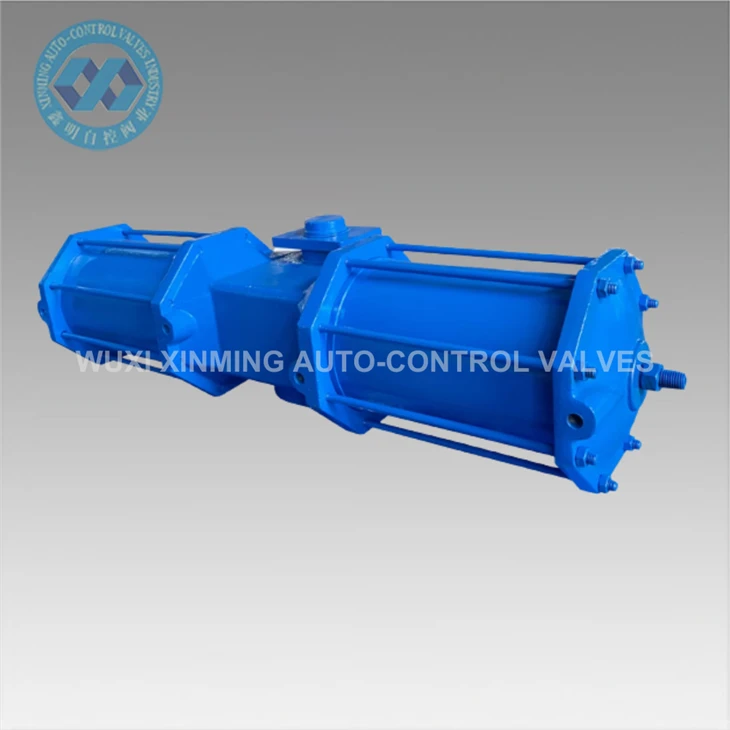

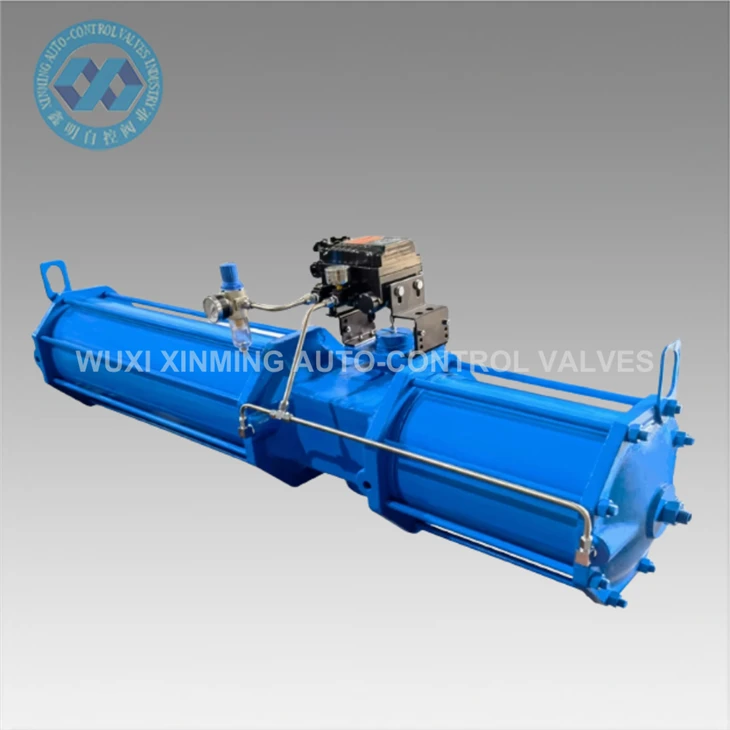

ترکیب ساختار
مونتاژ سیلندر
از بلوک سیلندر ، پیستون و مهر تشکیل شده است که منبع تغذیه محرک پنوماتیک است. هوای فشرده شده وارد سیلندر می شود و پیستون را فشار می دهد تا در یک خط مستقیم حرکت کند.
مکانیزم تغییر چنگال
اجزای اصلی: از یک جفت چنگال متقارن (میله اتصال چنگال) و یک میل لنگ تشکیل شده است.
عملکرد: حرکت خطی پیستون را به حرکت چرخشی شافت خروجی تبدیل کنید. یک انتهای چنگال با پیستون وصل شده است و انتهای دیگر با میل لنگ شافت خروجی برای تشکیل یک ساختار اهرم متصل است.
شافت خروجی

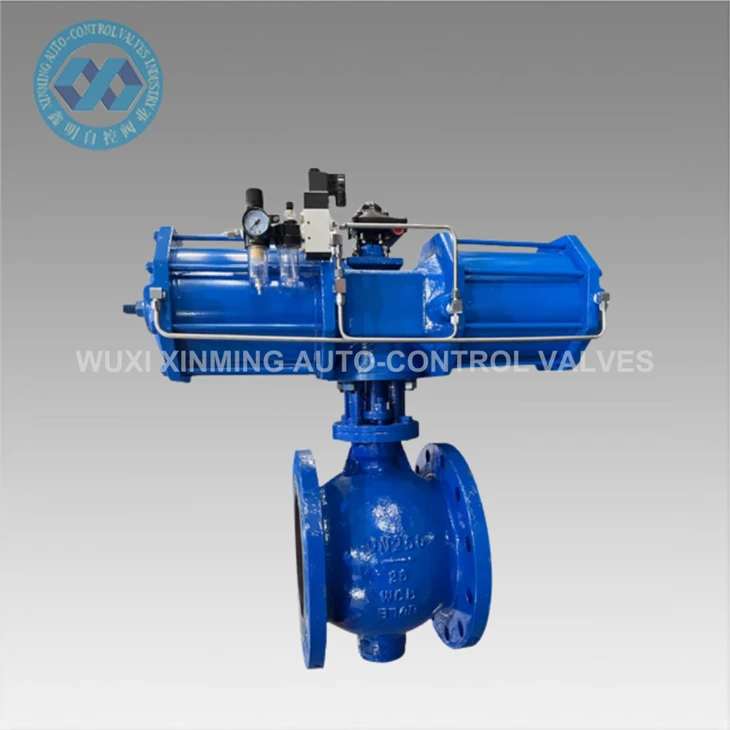

به طور مستقیم به ساقه دریچه وصل شده است ، وظیفه انتقال گشتاور چرخان و رانندگی دریچه برای باز یا بسته شدن را بر عهده دارد.
مکانیسم راهنما
اطمینان حاصل کنید که مسیر حرکت پیستون پایدار است ، نیروی جانبی را روی سایش مهر و موم کاهش دهید.
دستگاه بازگشت بهار (اختیاری)
طراحی ایمن ناکام که به طور خودکار دریچه را برای باز کردن یا بسته شدن در صورت از دست دادن هوا یا کاهش فشار بازنشانی می کند.
