اصل کار تعاونی
پیوند کنترل:
PLC/Controller → سیگنال الکتریکی سوپاپ SOLENOID → سوئیچینگ کانال هوای فشرده → عملکرد محرک پنوماتیک (روشن/خاموش/تنظیم).
روند معمولی:
دریچه solenoid قدرت می یابد ، مسیر گاز را تغییر می دهد و هوای فشرده شده وارد محفظه محرک می شود.
فشار پیستون/دیافراگم را تحت فشار قرار می دهد و در نتیجه جابجایی مکانیکی ایجاد می شود.
پس از قطع برق ، دریچه solenoid مجدداً تنظیم می شود ، گاز تخلیه می شود و محرک به موقعیت اولیه (بازگشت بهار یا تأمین گاز معکوس) باز می گردد.
طراحی ساختار اصلی

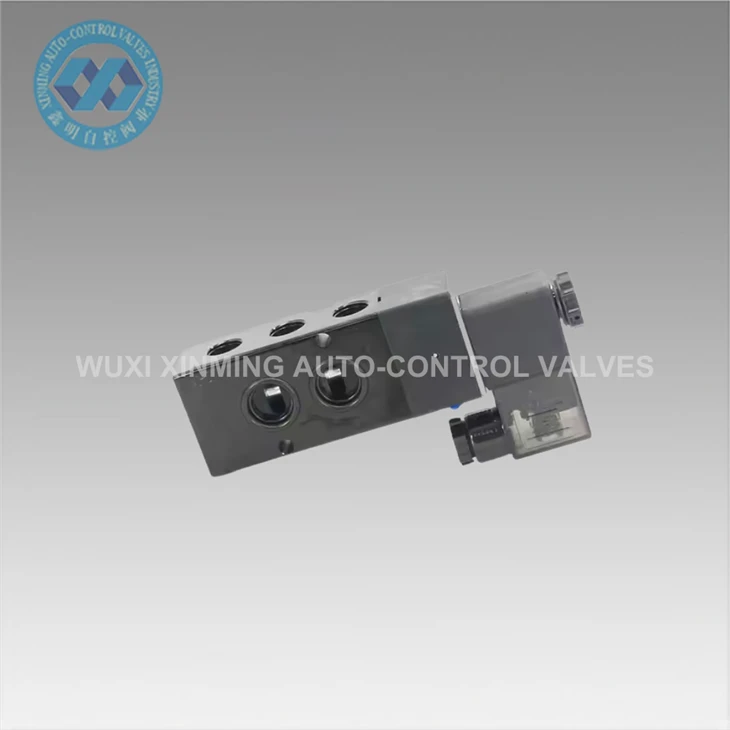

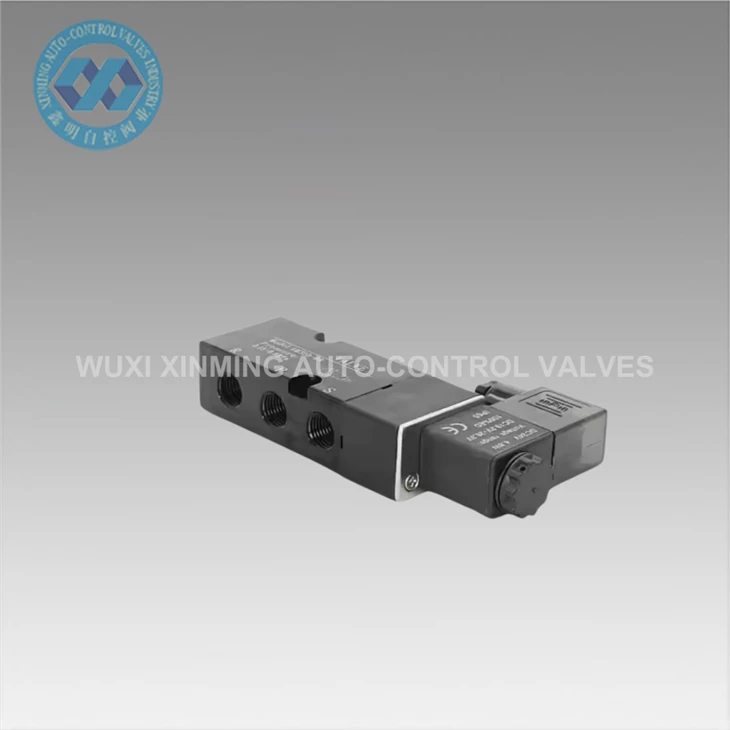

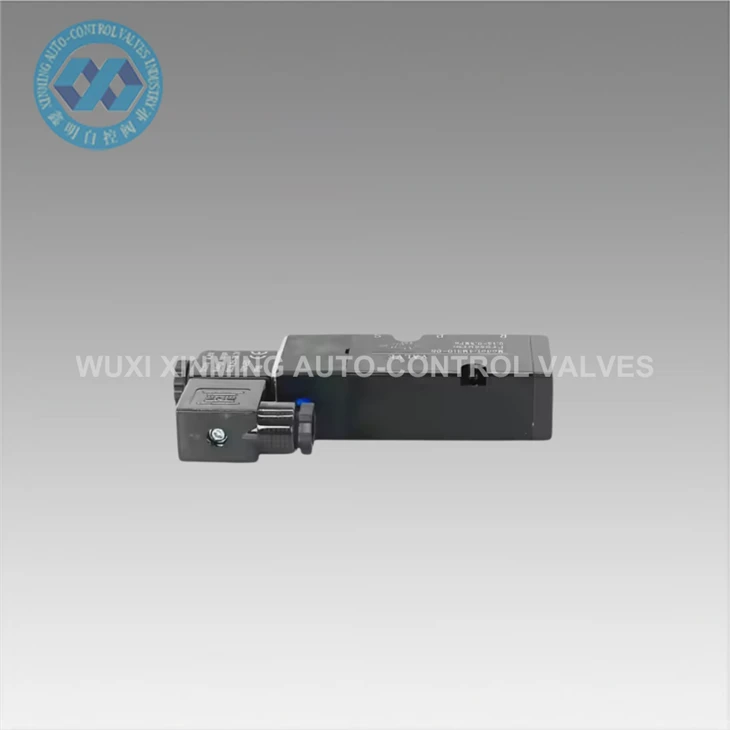

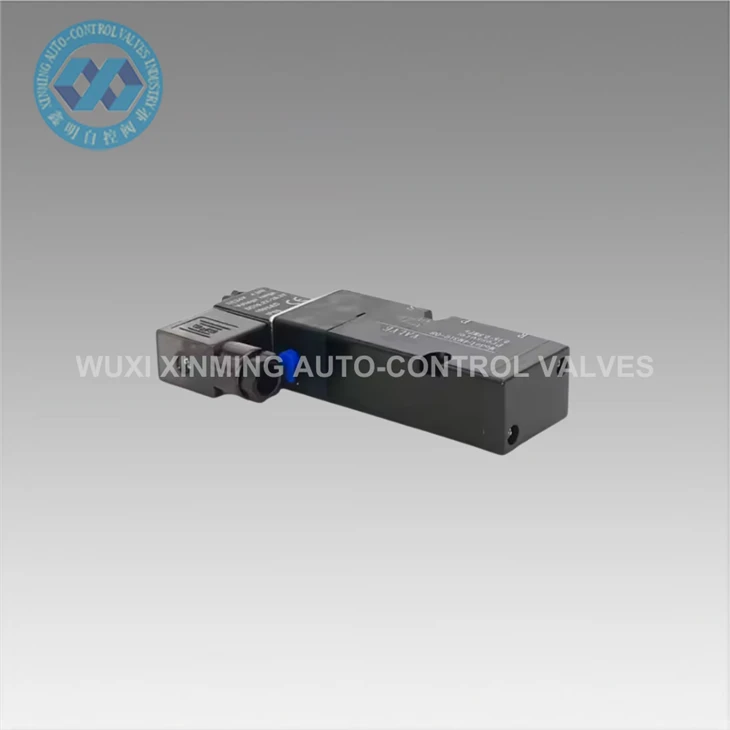

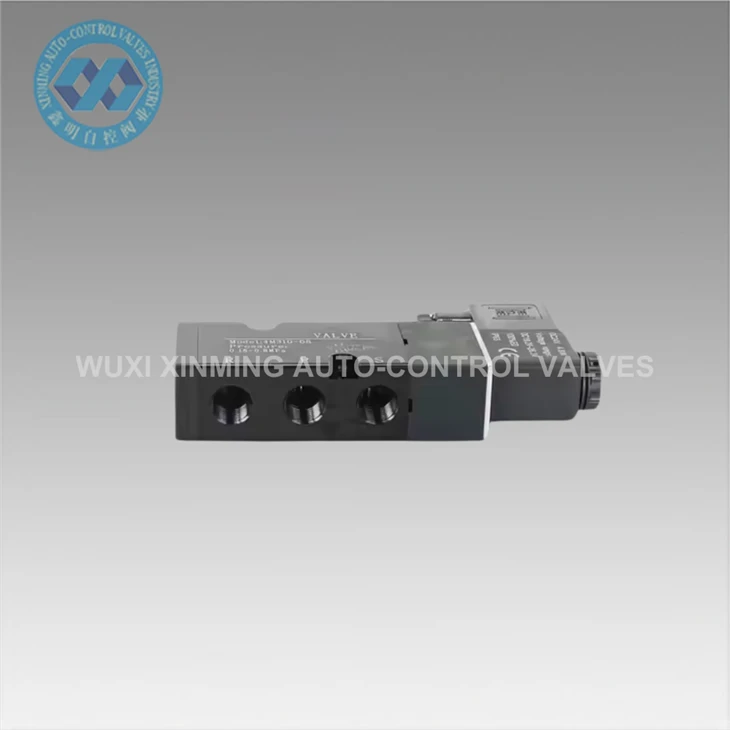

بخش دریچه برقی
نوع بدنه دریچه:
TEE دو موقعیت (2/3): کنترل سیلندر تک عمل (تک مصرف + اگزوز).
دو موقعیت پنج طرفه (2/5): سیلندرهای دوتایی را کنترل کنید (دو برابر + اگزوز دو برابر).
حالت رانندگی:
اقدام مستقیم: درایو مستقیم جریان کوچک (پاسخ سریع ، مناسب برای عملکرد با فرکانس بالا).
خلبان عمل شده: سوئیچینگ کمک به هوا (جریان بزرگ ، سناریوهای فشار بالا).
طراحی خاص:
سیم پیچ های ضد انفجار (دارای مجوز ATEX) برای محیط های قابل اشتعال.
مصرف انرژی کم (0. 5W ~ 1W) برای افزایش عمر باتری ؛
دکمه اضطراری دستی (می تواند در صورت خرابی برق ، مسیر گاز را تغییر دهد).
تطبیق با محرک
رابط استاندارد: برای اطمینان از اتصال سریع گاز ، مشخصات ISO 15407 یا NFPA را ملاقات می کند.
تطبیق جریان: مقدار CV دریچه باید نیازهای سرعت محرک را برآورده کند.

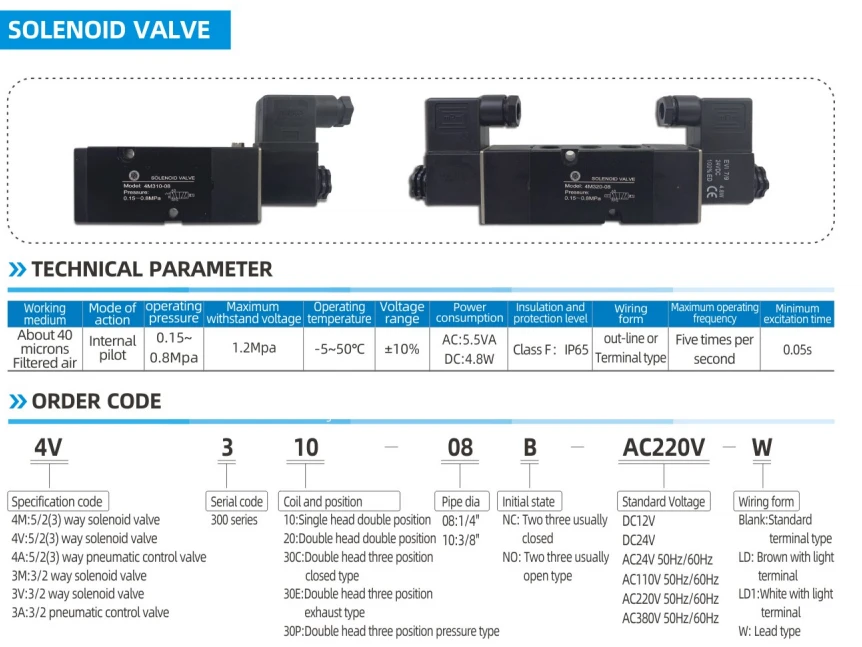

پارامترهای کلیدی عملکرد
سازگاری ولتاژ: DC 24V (که معمولاً در صنعت استفاده می شود) ، AC 220V (سناریوی با قدرت بالا).
زمان پاسخ: کمتر یا مساوی از 50ms (شیر با سرعت بالا می تواند به 10 متر برسد و بر فرکانس محرک تأثیر می گذارد).
دامنه فشار کار: {{0}}. 2 ~ 1.0MPA (نوع عمومی) ، پشتیبانی از شیر فشار بالا 10mpa.
کلاس محافظت: IP65 (ضد گرد و غبار و ضد آب) مناسب برای شرایط کار سخت.
عمر چرخه: بیشتر یا برابر با 10 میلیون بار (طراحی صنعتی با قابلیت اطمینان بالا).
سناریوهای برنامه معمولی
کنترل اتوماتیک دریچه:
باز و بسته شدن از راه دور شیر توپ خط لوله نفت ؛
کنترل جریان دقیق دریچه های تنظیم کننده در گیاهان شیمیایی.
درایو عمل مکانیکی:
بستن سیلندر گیره خط تولید اتوماتیک ؛
فشار و موقعیت یابی ماشین آلات بسته بندی.
سیستم همبستگی امنیتی:
به سرعت در هنگام خاموش کردن اضطراری ، منبع هوا را قطع کنید.
بسته شدن اضطراری پنوماتیک شیر آتش.
