توضیحات محصول از تأمین کننده

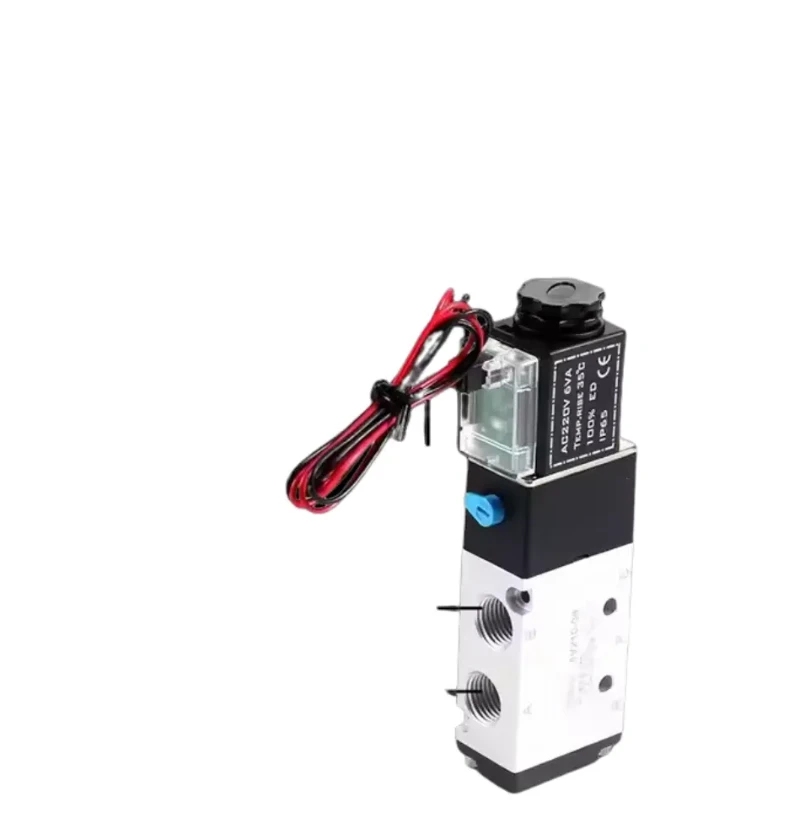

دریچه solenoid عنصر کنترل هسته سیستم پنوماتیک است که جهت جریان و خاموش شدن هوای فشرده شده از طریق سیگنال الکتریکی را کنترل می کند ، تا حرکت خطی یا چرخشی محرک پنوماتیک (مانند سیلندر و دریچه) را هدایت کند. جوهر آن "سوئیچ کنترل الکترونیکی" محرک پنوماتیک برای تحقق کنترل دقیق عملکرد سیستم اتوماسیون است.
اصل کار تعاونی
پیوند کنترل:
PLC/Controller → سیگنال الکتریکی سوپاپ SOLENOID → سوئیچینگ کانال هوای فشرده → عملکرد محرک پنوماتیک (روشن/خاموش/تنظیم).
روند معمولی:
دریچه solenoid قدرت می یابد ، مسیر گاز را تغییر می دهد و هوای فشرده شده وارد محفظه محرک می شود.
فشار پیستون/دیافراگم را تحت فشار قرار می دهد و در نتیجه جابجایی مکانیکی ایجاد می شود.
پس از خرابی برق ، دریچه solenoid مجدداً تنظیم می شود ، گاز تخلیه می شود و محرک به موقعیت اولیه (بازگشت بهار یا تأمین گاز معکوس) باز می گردد.
طراحی ساختار اصلی
بخش دریچه برقی
نوع بدنه دریچه:
TEE دو موقعیتی (2/3): کنترل سیلندر تک عمل (تک مصرف + اگزوز).
دو موقعیت پنج طرفه (2/5): سیلندرهای دوتایی را کنترل کنید (دو برابر + اگزوز دو برابر).
حالت رانندگی:
اقدام مستقیم: درایو مستقیم جریان کوچک (پاسخ سریع ، مناسب برای عملکرد با فرکانس بالا).
خلبان عمل: سوئیچینگ کمک به هوا (جریان بزرگ ، سناریوهای فشار بالا).
طراحی خاص:
سیم پیچ های ضد انفجار (دارای مجوز ATEX) برای محیط های قابل اشتعال.
مصرف انرژی کم (0. 5W ~ 1W) برای افزایش عمر باتری ؛
دکمه اضطراری دستی (می تواند در صورت خرابی برق ، مسیر گاز را تغییر دهد).
تطبیق با محرک
رابط استاندارد: برای اطمینان از اتصال سریع گاز ، مشخصات ISO 15407 یا NFPA را ملاقات می کند.
تطبیق جریان: مقدار CV دریچه باید نیازهای سرعت محرک را برآورده کند.
نقاط انتخاب و نگهداری
کلید انتخاب
نوع محرک: تک بازیگری (بهار مورد نیاز) یا بازیگری مضاعف (کنترل مسیر گاز دوتایی) ؛
فرکانس کاربردی: در صحنه های با فرکانس بالا ، شیر Solenoid Solenoid مستقیم را انتخاب کنید.
الزامات محیطی: ضد انفجار ، ضد خوردگی ، سازگاری دما ({2}}} درجه ~ 80 درجه) ؛
الزامات صرفه جویی در مصرف انرژی: مصرف انرژی کم یا نگهدارنده پالس برای کاهش مصرف انرژی.
گسل ها و راه حل های مشترک
سوختگی سیم پیچ: برای جلوگیری از اضافه بار ، ثبات ولتاژ را بررسی کنید.
SPOOL گیر کرده: به طور مرتب منبع هوا را تمیز کنید (فیلتر اضافه کنید) ، از هوای خشک استفاده کنید.
نشت هوا: حلقه مهر و موم (مواد NBR/FKM) را جایگزین کنید ، سایش بدنه دریچه را بررسی کنید.
پیشنهاد نگهداری
حساسیت پاسخ دریچه Solenoid را بررسی کنید.
گاز تمیز کردن سه ماهه از طریق فیلتر ؛
سالانه مهر و موم های آسیب پذیر را جایگزین کنید.
