آیا می توان از شیر پروانه ای در کاربردهای با جریان بالا استفاده کرد؟
در حوزه سیستم های کنترل سیال، این سوال که آیا می توان از شیر پروانه ای به طور موثر در کاربردهای با جریان بالا استفاده کرد، موضوع قابل توجهی است. ما به عنوان یک تامین کننده پیشرو دریچه های پروانه ای، دانش عمیق و تجربه عملی برای ارائه بینش در این زمینه داریم.
آشنایی با شیرهای پروانه ای
شیرهای پروانه ای شیرهای یک چهارم چرخشی هستند که از یک دیسک نصب شده بر روی یک محور چرخان برای کنترل جریان سیال استفاده می کنند. هنگامی که دریچه کاملاً باز است، دیسک با جهت جریان موازی است و به سیال اجازه عبور با مقاومت نسبتاً کم را می دهد. هنگامی که دریچه بسته است، دیسک عمود بر جریان است و مسیر عبور را مسدود می کند.

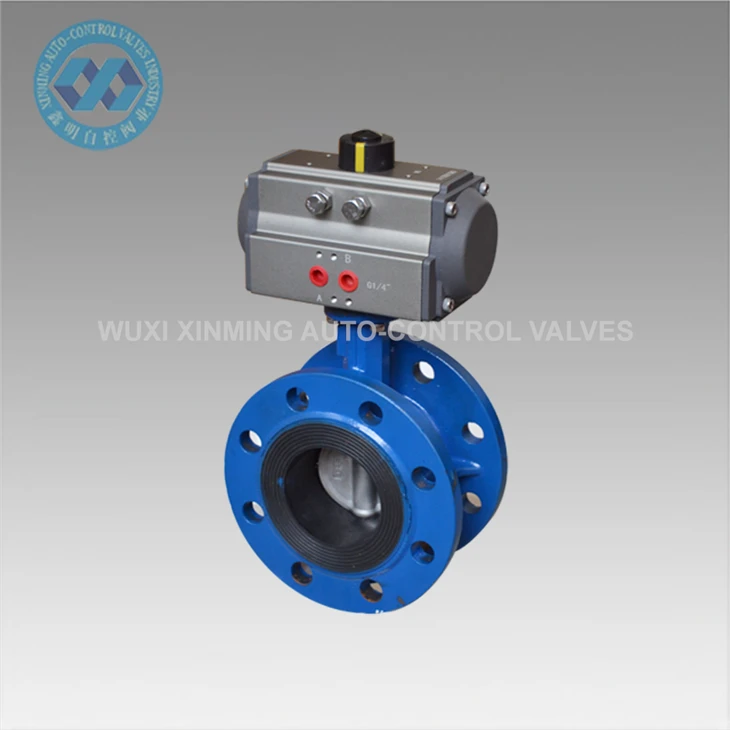

انواع مختلفی از شیرهای پروانه ای در محدوده محصولات ما موجود است، مانندشیر پروانه ای پنوماتیک: جزء کلیدی برای عملکرد بهینه سیستم پنوماتیک،شیر پروانه ای فلنجی، وشیر پروانه ای پی وی سی با کارایی بالا. هر نوع ویژگی های منحصر به فرد خود را دارد و برای سناریوهای کاربردی مختلف مناسب است.
مزایای شیرهای پروانه ای در کاربردهای با جریان بالا
افت فشار کم
یکی از مزایای کلیدی شیرهای پروانه ای در کاربردهای با جریان بالا، افت فشار نسبتا کم آنهاست. طراحی ساده دیسک سوپاپ، به خصوص زمانی که کاملا باز است، اجازه می دهد تا جریان روانی سیال داشته باشد. در سیستم های جریان بالا، به حداقل رساندن افت فشار بسیار مهم است زیرا به کاهش مصرف انرژی کمک می کند. به عنوان مثال، در شبکههای توزیع آب در مقیاس بزرگ یا سیستمهای خنککننده صنعتی که در آنها حجم زیادی از آب نیاز به گردش دارد، یک شیر افت فشار کم مانند شیر پروانهای میتواند به میزان قابل توجهی قدرت پمپاژ مورد نیاز را کاهش دهد و در درازمدت باعث صرفهجویی در هزینه میشود.
عملیات سریع
شیرهای پروانه ای را می توان با یک چهارم چرخش شفت باز یا بسته کرد. این عملیات سریع در کاربردهای با جریان بالا که کنترل سریع جریان ممکن است ضروری باشد بسیار سودمند است. در شرایط اضطراری، مانند قطع جریان حجم زیادی از سیال برای جلوگیری از آسیب سیستم، شیر پروانه ای را می توان بسیار سریعتر در مقایسه با انواع دیگر شیرها، مانند شیرهای دروازه ای که برای باز یا بسته شدن نیاز به چرخش های متعدد دارند، فعال کرد.
طراحی فشرده
دریچه های پروانه ای طراحی فشرده ای دارند که در کاربردهای با جریان بالا که ممکن است فضا محدود باشد یک مزیت است. به عنوان مثال، در کارخانه های صنعتی، اغلب لوله ها و تجهیزات زیادی در یک منطقه محدود وجود دارد. اندازه جمع و جور شیرهای پروانه ای امکان نصب و ادغام آسان تر در سیستم لوله کشی موجود را بدون اشغال فضای بیش از حد فراهم می کند. این همچنین می تواند طرح کلی سیستم را ساده کرده و نیاز به ساختارهای پشتیبانی اضافی را کاهش دهد.
هزینه - اثربخشی
در مقایسه با سایر انواع شیرهای مورد استفاده در کاربردهای با جریان بالا، مانند شیرهای توپی یا گلوب، شیرهای پروانه ای معمولاً مقرون به صرفه تر هستند. آنها به مواد کمتری برای تولید نیاز دارند و طراحی ساده تر آنها نیز به معنای هزینه تولید کمتر است. علاوه بر این، مصرف انرژی کمتر به دلیل افت فشار کم، به هزینه - اثربخشی بیشتر در طول عمر شیر کمک می کند.
ملاحظات استفاده از شیرهای پروانه ای در کاربردهای با جریان بالا
ویژگی های جریان
اگرچه شیرهای پروانه ای افت فشار کم را در موقعیت کاملاً باز ارائه می دهند، ویژگی های جریان آنها می تواند به طور قابل توجهی با شروع بسته شدن شیر تغییر کند. دیسک شیر پروانه ای می تواند باعث ایجاد تلاطم در جریان شود، به خصوص در دهانه های جزئی. در کاربردهای با جریان بالا که کنترل دقیق جریان مورد نیاز است، ممکن است این آشفتگی به دقت ارزیابی شود. به عنوان مثال، در برخی از کارخانه های فرآوری شیمیایی که سرعت جریان و اختلاط سیالات مختلف باید به طور دقیق کنترل شود، ویژگی های جریان غیر خطی دریچه های پروانه ای در دهانه های جزئی ممکن است چالش هایی ایجاد کند.
عملکرد آب بندی
در کاربردهای با جریان بالا، اطمینان از آب بندی مناسب برای جلوگیری از نشتی ضروری است. در حالی که شیرهای پروانهای مدرن با مکانیزمهای آببندی بهبودیافته طراحی شدهاند، جریانهای با سرعت بالا میتوانند فشار بیشتری را بر روی آببندهای شیر وارد کنند. با گذشت زمان، این ممکن است منجر به ساییدگی و پارگی مهر و موم و در نتیجه نشتی شود. در کاربردهایی که سیال مورد استفاده خطرناک یا ارزشمند است، مانند صنعت نفت و گاز، حفظ سطح بالایی از عملکرد آب بندی از اهمیت بالایی برخوردار است. برای اطمینان از عملکرد قابل اعتماد، بازرسی و نگهداری منظم آببندهای شیر ضروری است.
انتخاب مواد
انتخاب مواد برای شیرهای پروانه ای در کاربردهای با جریان بالا بسیار مهم است. بدنه شیر، دیسک و مهر و موم باید بتوانند در برابر جریان با سرعت بالا، فشار و خواص سیال مورد استفاده مقاومت کنند. به عنوان مثال، در کارخانه های نمک زدایی آب دریا که سیال به شدت خورنده است، دریچه های ساخته شده از مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ یا آلیاژهای خاص مورد نیاز است. علاوه بر این، مواد نشیمن سوپاپ باید طوری انتخاب شود که آب بندی و مقاومت در برابر سایش را در شرایط جریان بالا فراهم کند.
مطالعات موردی
تصفیه خانه آب
در یک تصفیه خانه در مقیاس بزرگ، دریچه های پروانه ای در خطوط اصلی آبگیری و توزیع نصب شد. ظرفیت جریان بالای دریچههای پروانهای امکان دریافت آب کارآمد از منبع و توزیع در سراسر کارخانه را فراهم میآورد. افت فشار کم شیرها باعث کاهش مصرف انرژی سیستم پمپاژ شد. ویژگی بسته شدن سریع شیرهای پروانه ای در مواقع اضطراری مانند انسداد ناگهانی خط لوله نیز مفید بود. با قطع سریع جریان، از آسیب به تجهیزات پایین دست جلوگیری شد.
نیروگاه تولید برق
در یک نیروگاه تولید برق، از شیرهای پروانه ای در سیستم آب خنک کننده استفاده می شد. طراحی فشرده دریچه ها نصب آنها را در فضای محدود موجود در اطراف برج های خنک کننده و مبدل های حرارتی آسان کرده است. ماهیت کم هزینه شیرهای پروانه ای، همراه با عملکرد قابل اعتماد آنها، آنها را به انتخابی مقرون به صرفه برای کاربرد آب خنک کننده با جریان بالا تبدیل کرده است.
نتیجه گیری
در نتیجه، شیرهای پروانه ای را می توان در کاربردهای با جریان بالا استفاده کرد. افت فشار کم، عملکرد سریع، طراحی فشرده و مقرون به صرفه بودن آنها را به گزینه ای مناسب برای بسیاری از سیستم های جریان بالا تبدیل می کند. با این حال، مهم است که ویژگی های جریان، عملکرد آب بندی و انتخاب مواد را برای اطمینان از عملکرد قابل اعتماد و کارآمد در نظر بگیرید.
به عنوان یک تامین کننده قابل اعتماد شیرهای پروانه ای، ما متعهد به ارائه محصولات با کیفیت بالا هستیم که الزامات خاص برنامه های کاربردی با جریان بالا را برآورده می کند. تیم متخصص ما می تواند به شما در انتخاب مناسب ترین نوع و متریال شیر برای پروژه شما کمک کند. اگر علاقه مند به کسب اطلاعات بیشتر در مورد شیرهای پروانه ای ما هستید یا پروژه ای دارید که به راه حل های دریچه جریان بالا نیاز دارد، از شما دعوت می کنیم برای بحث بیشتر و مذاکره در مورد خرید با ما تماس بگیرید.
