شیرهای برقی اجزای ضروری در طیف وسیعی از صنایع هستند که جریان مایعات و گازها را با دقت و کارایی کنترل می کنند. به عنوان یک تامین کننده شیر برقی، من از نزدیک دیدم که چگونه این دستگاه ها در برنامه های بی شماری یکپارچه هستند. در این وبلاگ، من به اصول کار شیرهای برقی می پردازم و علم پشت کار آنها و انواع مختلف موجود در بازار را بررسی می کنم.
ساختار اصلی یک شیر برقی
در قلب یک شیر برقی یک آهنربای الکتریکی قرار دارد که سیم پیچی از سیم است که به دور یک هسته پیچیده شده است. هنگامی که جریان الکتریکی از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند. این میدان مغناطیسی نیروی محرکه ای است که شیر برقی را قادر می سازد تا کار کند. این شیر همچنین از بدنه دریچه، پیستون و روزنه ای تشکیل شده است که سیال یا گاز از آن عبور می کند.
پیستون یک جزء متحرک است که معمولاً از مواد فرومغناطیسی ساخته می شود. داخل سیم پیچ قرار می گیرد و می تواند آزادانه در محدوده محدودی حرکت کند. بدنه دریچه سیم پیچ، پیستون و دهانه را در خود جای داده و برای هدایت جریان سیال یا گاز طراحی شده است.
اصل کار یک شیر برقی
عملکرد یک شیر برقی را می توان در دو حالت اصلی توصیف کرد: حالت برق دار و حالت بدون انرژی.
حالت بدون انرژی
هنگامی که جریان الکتریکی از سیم پیچ عبور نمی کند، شیر برقی در حالت قطع شده است. در این حالت فنر یا وسیله مکانیکی دیگر پیستون را در موقعیت خاصی نگه می دارد. برای یک شیر برقی (NC) که معمولاً بسته است، پیستون به سمت دهانه فشار داده می شود و جریان سیال یا گاز را مسدود می کند. برای شیر برقی معمولی باز (NO)، پیستون دور از روزنه قرار می گیرد و به سیال یا گاز اجازه می دهد آزادانه جریان یابد.
حالت پر انرژی
هنگامی که جریان الکتریکی به سیم پیچ اعمال می شود، میدان مغناطیسی ایجاد می کند. نیروی مغناطیسی ایجاد شده توسط میدان بر نیروی فنر غلبه می کند (در بیشتر موارد) و پیستون را حرکت می دهد. در یک شیر برقی که معمولاً بسته است، پیستون از روزنه دور میشود و دریچه را باز میکند و به سیال یا گاز اجازه میدهد از آن عبور کند. در یک شیر برقی معمولی باز، پیستون به سمت دهانه فشار داده می شود و دریچه بسته می شود و جریان متوقف می شود.
سرعت باز و بسته شدن شیر به عوامل مختلفی از جمله قدرت میدان مغناطیسی، جرم پیستون و نیروی فنر بستگی دارد.
انواع شیر برقی و مکانیسم کار آنها
انواع مختلفی از شیر برقی وجود دارد که هر کدام مکانیسم کار و کاربرد منحصر به فرد خود را دارند.
شیرهای برقی مستقیم - بازیگر
شیرهای برقی با عملکرد مستقیم ساده ترین نوع هستند. آنها مستقیماً روی صندلی سوپاپ کار می کنند، بدون نیاز به اختلاف فشار اضافی. نیروی مغناطیسی ایجاد شده توسط سیم پیچ مستقیماً پیستون را برای باز کردن یا بستن دهانه حرکت می دهد. این شیرها برای کاربردهایی با دبی کم و فشار کم مناسب هستند. به عنوان مثال، آنها معمولاً در سیستم های کنترل آب در مقیاس کوچک، مانند وسایل خانگی استفاده می شوند.
خلبان - شیرهای برقی کار می کنند
شیرهای برقی پایلوت برای کاربردهایی با دبی بالا و فشار بالا طراحی شده اند. آنها از یک شیر پایلوت کوچک برای کنترل فشار در محفظه بالای دیسک شیر اصلی استفاده می کنند. هنگامی که شیر برقی روشن می شود، شیر پایلوت باز می شود و اجازه می دهد فشار در محفظه کاهش یابد. این اختلاف فشار باعث می شود که دیسک شیر اصلی باز شود و سیال یا گاز جریان یابد. هنگامی که برق شیر برقی قطع می شود، شیر پایلوت بسته می شود و فشار در محفظه افزایش می یابد و دریچه اصلی بسته می شود.
شیر برقی دو طرفه
شیرهای برقی دو طرفه دارای دو درگاه ورودی و خروجی هستند. آنها برای کنترل جریان سیال یا گاز در یک جهت استفاده می شوند. بسته به نیازهای کاربرد، این شیرها می توانند به طور معمول بسته یا به طور معمول باز باشند. به عنوان مثال، در یک سیستم آبرسانی، می توان از یک شیر برقی دو طرفه که معمولاً بسته است برای متوقف کردن جریان آب در هنگام قطع برق استفاده کرد.
شیر برقی سه طرفه
شیرهای برقی سه طرفه دارای سه پورت هستند و برای منحرف کردن جریان سیال یا گاز بین دو مسیر مختلف استفاده می شوند. آنها را می توان به روش های مختلفی پیکربندی کرد، مانند به طور معمول بسته، معمولی باز یا جهانی. شیرهای برقی سه طرفه معمولاً در کاربردهایی مانند سیستم های تهویه مطبوع استفاده می شوند که در آن برای کنترل جریان مبرد استفاده می شود.
کاربردهای شیر برقی
شیرهای برقی کاربردهای خود را در صنایع مختلف پیدا می کنند.
اتوماسیون صنعتی
در اتوماسیون صنعتی از شیرهای برقی برای کنترل جریان سیالات و گازها در فرآیندهای تولید استفاده می شود. آنها در سیستم های پنوماتیک و هیدرولیک برای کار با سیلندرها، محرک ها و سایر اجزاء استفاده می شوند. به عنوان مثال، در یک ماشین بسته بندی، می توان از شیرهای برقی برای کنترل جریان هوای فشرده برای کار کردن گیره ها و مکانیسم های آب بندی استفاده کرد.
تجهیزات پزشکی
در زمینه پزشکی، شیر برقی در دستگاه هایی مانند ونتیلاتور، دستگاه های دیالیز و سیستم های دارورسانی استفاده می شود. آنها برای کنترل جریان گازها و مایعات با دقت بالا استفاده می شوند و ایمنی و اثربخشی درمان های پزشکی را تضمین می کنند.
لوازم خانگی
در لوازم خانگی از شیر برقی در ماشین لباسشویی، ظرفشویی و آبگرمکن استفاده می شود. آنها برای کنترل جریان آب استفاده می شوند و اطمینان حاصل می کنند که دستگاه ها به طور موثر کار می کنند.
پیشنهادات محصول ما
ما به عنوان یک تامین کننده شیر برقی، طیف گسترده ای از شیرهای برقی با کیفیت بالا را برای رفع نیازهای متنوع مشتریان خود ارائه می دهیم. ما داریمشیر برقی 110 ولتکه برای کاربردهایی که منبع تغذیه 110 ولت در دسترس است مناسب هستند. این شیرها برای ارائه عملکرد قابل اعتماد و دوام طولانی مدت طراحی شده اند.

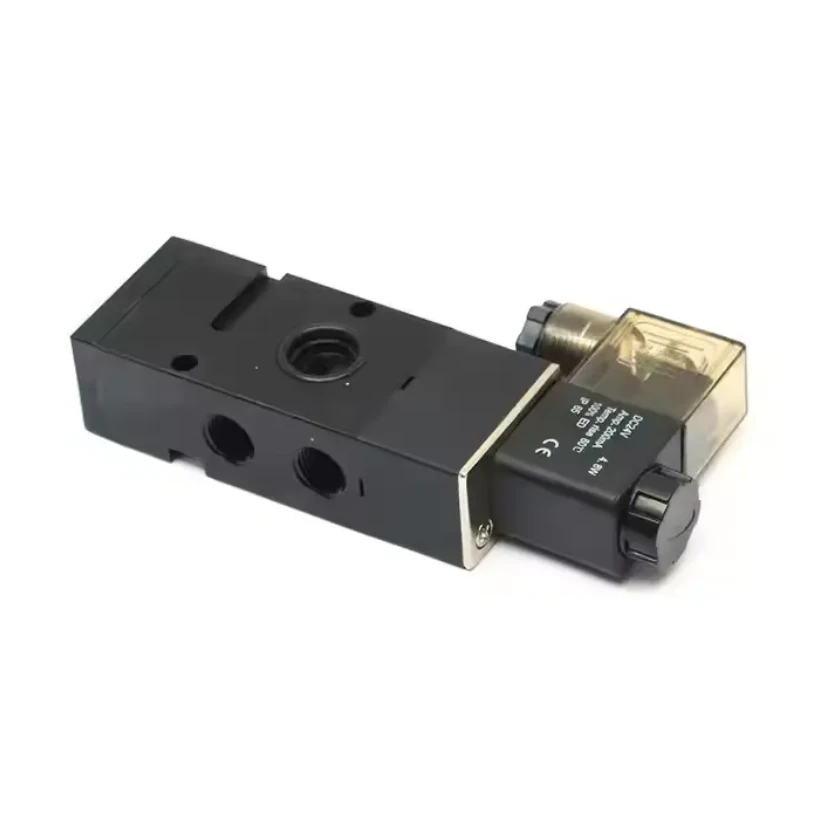

ماشیر برقی محرک پنوماتیک تک و دو کارهبرای سیستم های کنترل پنوماتیک ایده آل هستند. آنها به گونه ای طراحی شده اند که کنترل دقیق جریان هوای فشرده را فراهم کنند و از عملکرد روان محرک های پنوماتیک اطمینان حاصل کنند.
برای تجهیزات مکانیکی که نیاز به کنترل ویژه و با دقت بالا دارند، ما داریمتجهیزات مکانیکی ویژه، شیر برقی کنترل پنوماتیک هوا با دقت بالا. این شیرها برای برآورده کردن الزامات سخت افزاری تجهیزات مکانیکی طراحی شده اند و کنترل دقیق و قابل اعتماد جریان هوای پنوماتیک را ارائه می دهند.
چرا شیرهای برقی خود را انتخاب کنیم؟
- تضمین کیفیت: ما در طول فرآیند تولید به استانداردهای کنترل کیفیت دقیق پایبند هستیم. شیرهای برقی ما از مواد با کیفیت بالا ساخته شده اند که اطمینان و دوام آنها را تضمین می کند.
- سفارشی سازی: ما درک می کنیم که مشتریان مختلف نیازهای متفاوتی دارند. ما خدمات سفارشی سازی را برای رفع نیازهای خاص مشتریان خود ارائه می دهیم، مانند سفارشی کردن اندازه شیر، ولتاژ و نرخ جریان.
- پشتیبانی فنی: تیم مهندسین مجرب ما همیشه آماده ارائه پشتیبانی فنی به مشتریان است. در مورد نصب، بهره برداری یا نگهداری شیرهای برقی ما سؤالی دارید، ما اینجا هستیم تا به شما کمک کنیم.
برای تهیه با ما تماس بگیرید
اگر به شیرهای برقی ما علاقه مند هستید یا در مورد کاربرد آنها سؤالی دارید، توصیه می کنیم برای بحث در مورد خرید با ما تماس بگیرید. تیم فروش ما با کمال میل به شما در انتخاب شیر برقی مناسب برای نیازهای خاص شما کمک خواهد کرد. ما متعهد به ارائه بهترین محصولات و خدمات به شما هستیم.
