As 'n gesoute verskaffer van vlinderkleppe, verstaan ek die kritieke belang om die behoorlike funksionering van elke komponent binne hierdie noodsaaklike industriële toestelle te verseker. Een so 'n belangrike komponent is die klepstam, wat 'n belangrike rol speel in die operasie en lang lewe van 'n vlinderklep. In hierdie blogpos lei ek u deur die proses om die klepstam vir slytasie na te gaan, 'n taak wat kan help om duur ineenstortings te voorkom en die voortgesette doeltreffendheid van u klepstelsels te verseker.
Verstaan die rol van die klepstam in 'n vlinderklep
Voordat u die inspeksieproses ondersoek, is dit noodsaaklik om die funksie van die klepstam te verstaan. In 'n vlinderklep verbind die stam die aktuator aan die skyf, waardeur die skyf binne die klepliggaam kan draai om die vloei van vloeistof te beheer. Die stam moet tydens die werking beduidende kragte weerstaan, insluitend wringkrag van die aktuator en die druk van die vloeistof. Met verloop van tyd kan hierdie kragte slytasie op die stam veroorsaak, wat kan lei tot verminderde prestasie, lekkasie en selfs volledige klepfout.
Voorbereiding vir die inspeksie
Voordat u die klepstam begin inspekteer, is dit uiters belangrik om die nodige veiligheidsmaatreëls te tref. Sorg dat die klep in 'n geslote posisie is en dat die stelsel depressuriseer. As die klep in 'n regstreekse stelsel is, volg alle toepaslike uitsluitings-/uitslagprosedures om toevallige werking te voorkom.
U het ook 'n paar basiese instrumente nodig vir die inspeksie, insluitend 'n flitslig, 'n remklap, 'n voeler en 'n vergrootglas. Hierdie instrumente sal u help om die stam vir tekens van slytasie te ondersoek en die afmetings daarvan akkuraat te meet.
Visuele inspeksie
Die eerste stap om die klepstam vir slytasie na te gaan, is 'n visuele inspeksie. Gebruik 'n flitslig om die stam te verlig en kyk na enige voor die hand liggende tekens van skade, soos skrape, nicks of korrosie. Let op die gebiede waar die STEM in kontak met die klepliggaam en die aktuator is, aangesien dit die waarskynlikste plekke is om te dra.
As u enige tekens van skade opmerk, is dit noodsaaklik om die oorsaak te bepaal. Krape en nicks kan veroorsaak word deur vreemde voorwerpe wat die klep binnekom, terwyl korrosie die gevolg kan wees van blootstelling aan harde chemikalieë of vog. As u die oorsaak van die skade identifiseer, kan u help om stappe te neem om te voorkom dat dit in die toekoms weer gebeur.
Meting van die stamdiameter
Nadat u die visuele inspeksie voltooi het, gebruik 'n remklap om die deursnee van die stam op verskillende punte op die lengte te meet. Vergelyk hierdie metings met die spesifikasies van die vervaardiger om te bepaal of die stam bo die aanvaarbare perke gedra het.
'N Verslete stingel het tipies 'n kleiner deursnee as die oorspronklike spesifikasie. As die STEM -deursnee onder die minimum toelaatbare limiet is, moet dit vervang word om die korrekte werking van die klep te verseker.
Kyk vir speel
'N Ander belangrike aspek van die klepstaminspeksie is om na spel of losheid te kyk. Gebruik 'n voelermeter om die opruiming tussen die stam en die klepliggaam of die aktuator te meet. Oormatige spel kan slytasie op die stam of die paringskomponente aandui, wat kan lei tot verminderde klepprestasie en verhoogde lekkasie.
As u agterkom dat daar oormatige spel in die stam is, is dit belangrik om die oorsaak te bepaal. Dit kan wees as gevolg van die slytasie op die stam self, of dit kan veroorsaak word deur verslete laers of busse in die klepliggaam of die aktuator. In beide gevalle moet die verslete komponente vervang word om die behoorlike werking van die klep te herstel.
Die stingel seëls inspekteer
Die stamseëls is 'n ander kritieke komponent van die klep wat deur slytasie beïnvloed kan word. Inspekteer die stamseëls vir tekens van skade of agteruitgang, soos krake, trane of oormatige slytasie. 'N Beskadigde stamseël kan vloeistof verby die stam lek, wat kan lei tot verminderde klepprestasie en moontlike veiligheidsgevare.
As u enige tekens van skade aan die stamseëls opmerk, moet dit vervang word. As u die stamseëls vervang, is dit belangrik om die regte tipe en grootte van die seël te gebruik om 'n behoorlike pas te verseker en lekkasie te voorkom.
Evaluering van die aktuatorverbinding
Die verband tussen die klepstam en die aktuator is ook 'n belangrike gebied om te inspekteer. Kontroleer die aktuatorverbinding vir tekens van slytasie, soos los boute of verslete koppelingskomponente. 'N Los of verslete aktuatorverbinding kan veroorsaak dat die klep verkeerd werk of glad nie.
As u agterkom dat die aktuatorverbinding los of gedra is, moet dit verskerp of vervang word indien nodig. Volg die instruksies van die vervaardiger wanneer u enige aanpassings of vervangings aan die aktuatorverbinding maak.
Wanneer om die klepstam te vervang
As u agterkom dat die klepstam bo die aanvaarbare perke gedra het, of as dit tekens van beduidende skade toon, moet dit vervang word. Die vervanging van die klepstam kan 'n ingewikkelde proses wees, daarom is dit belangrik om die instruksies van die vervaardiger noukeurig te volg.
In sommige gevalle kan dit nodig wees om ander komponente van die klep, soos die laers, busse of stamseëls, te vervang, terselfdertyd as die stam. Dit kan help om die behoorlike werking van die klep te verseker en toekomstige probleme te voorkom.
Voorkomende onderhoud
Gereelde voorkomende instandhouding is die sleutel om die langtermynprestasie en betroubaarheid van u vlinderkleppe te verseker. Benewens die kontrole van die klepstam vir slytasie, is dit belangrik om ander onderhoudstake uit te voer, soos om die bewegende dele te smeer, die klepliggaam te inspekteer vir skade en die aktuator te toets.
Deur 'n gereelde onderhoudskedule te volg, kan u potensiële probleme identifiseer en aanspreek voordat dit belangrike probleme word, wat kan help om die lewensduur van u kleppe te verleng en die stilstand te verminder.
Konklusie
Die kontrole van die klepstam vir slytasie is 'n wesenlike deel van die handhawing van die behoorlike funksionering van 'n vlinderklep. Deur die stappe wat in hierdie blogpos uiteengesit is, te volg, kan u enige tekens van slytasie of skade identifiseer en aanspreek voordat dit tot duur ineenstortings of veiligheidsgevare lei.

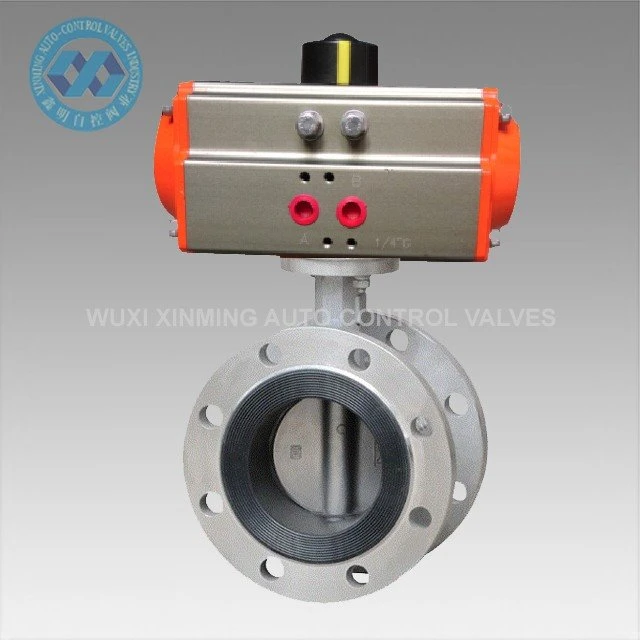

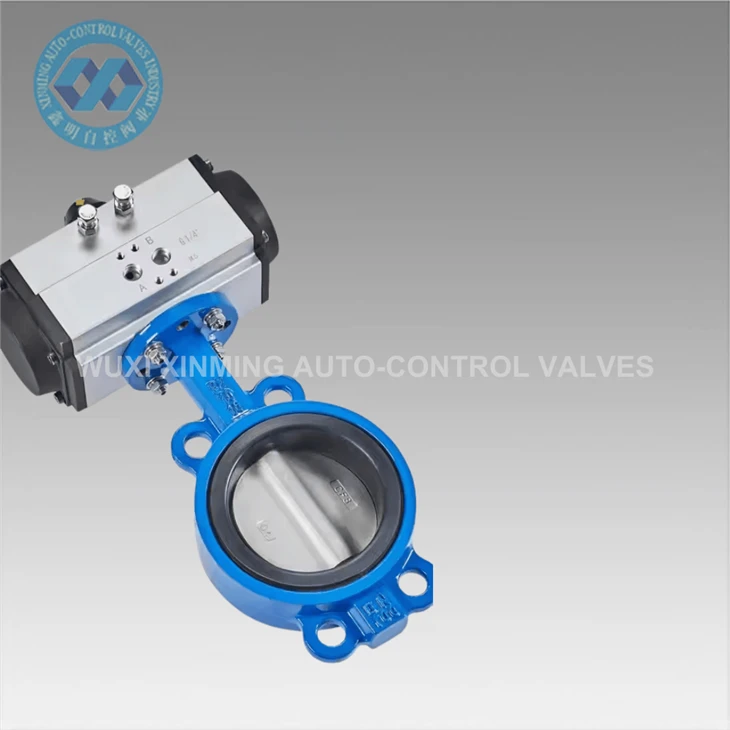

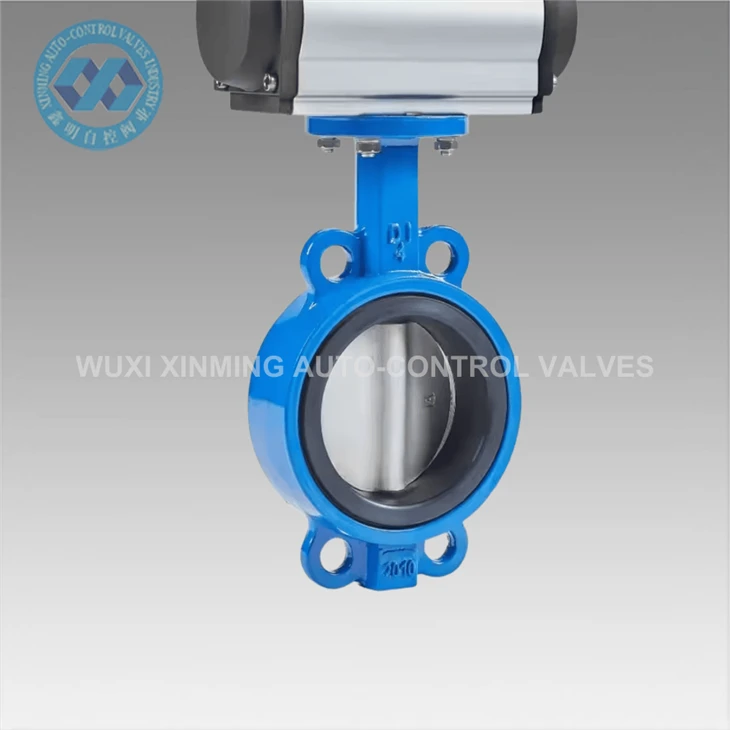

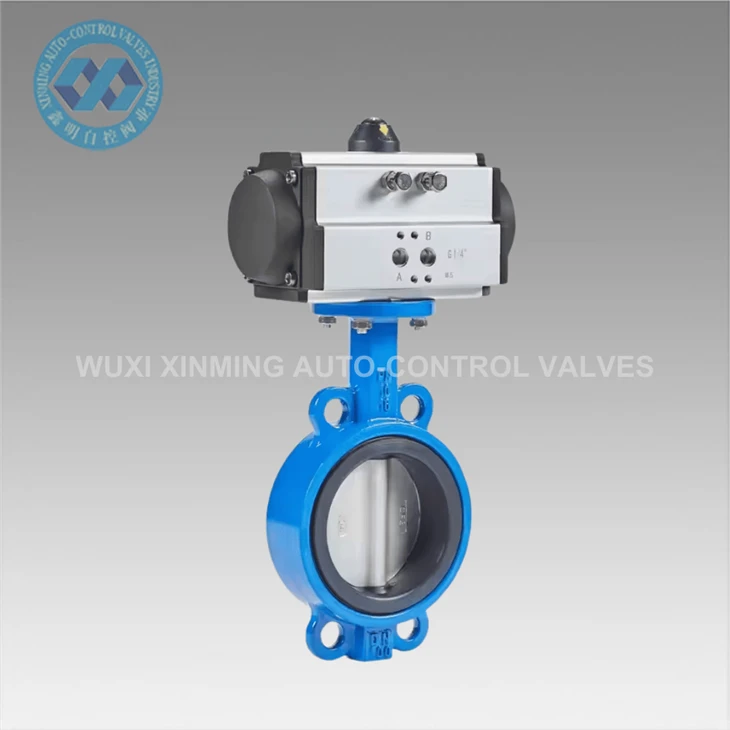

By ons onderneming bied ons 'n wye verskeidenheid vlinderkleppe van hoë gehalte, insluitendAktuator Pneumatiese EPDM -flensvlinderklep,Flensvlinderklep, enVlekvrye staal SS304 316L Pneumatiese vlinderklep vlinderklep. Ons kleppe is ontwerp en vervaardig volgens die hoogste standaarde, wat betroubare prestasie en lang lewensduur verseker.
As u enige vrae het oor die kontrole van die klepstam vir slytasie, of as u belangstel om 'n vlinderklep te koop, moet u asseblief nie huiwer om ons te kontak nie. Ons span kundiges is altyd beskikbaar om u die inligting en ondersteuning te gee wat u benodig.
Verwysings
- Valve Manufacturers Association of America (VMAA). Klephandboek.
- ASME B16.34 - kleppe - flens, draad en sweiswerk.
- API 609 - Vlinderkleppe, dubbele flens, lug - tipe en wafel - tipe.
