As 'n PVC -vlinderklepverskaffer het ek eerstehands gesien hoe die ingewikkelde verhouding tussen klepposisie en die vloei deur 'n PVC -vlinderklep. Hierdie verhouding is nie net fundamenteel vir die doeltreffende werking van vloeistofstelsels nie, maar ook van uiterste belang vir nywerhede wat op presiese vloeibeheer staatmaak. In hierdie blog sal ons die gevolge van klepposisie op vloei ondersoek, die onderliggende beginsels, praktiese implikasies en toepassings in die wêreld ondersoek.
Begrip van PVC -vlinderkleppe
Voordat ons die impak van klepposisie op vloei bespreek, laat ons kortliks verstaan wat 'n PVC -vlinderklep is. 'N PVC-vlinderklep is 'n kwart-draai-klep wat 'n skyf (die' vlinder ') gebruik om die vloei van vloeistof deur 'n pyp te reguleer. Die skyf draai op 'n as, en deur die klephandvatsel of aktuator te draai, kan die skyf op enige plek tussen volledig oop en volledig gesluit word. Hierdie eenvoudige dog effektiewe ontwerp maak PVC -vlinderkleppe gewild in 'n wye verskeidenheid toepassings, insluitend waterbehandeling, besproeiing, chemiese verwerking en HVAC -stelsels.
Die basiese beginsels van vloeibeheer
Vloeibeheer is die proses om die volume, druk en snelheid van 'n vloeistof wat deur 'n pyp vloei, te reguleer. In die konteks van 'n PVC -vlinderklep word vloeibeheer bewerkstellig deur die posisie van die klepskyf aan te pas. As die skyf volledig oop is, is dit parallel aan die vloeirigting, wat die maksimum vloei deur die klep moontlik maak. Omgekeerd, as die skyf volledig gesluit is, is dit loodreg op die vloeirigting en die vloei heeltemal versper.
Die verband tussen klepposisie en vloei is nie lineêr nie. By lae klepopeninge kan 'n klein verandering in klepposisie lei tot 'n beduidende verandering in die vloeitempo. Namate die klep die volledig oop posisie nader, word die verandering in die vloeitempo minder uitgespreek vir dieselfde verandering in die klepposisie. Hierdie nie-lineêre verhouding is te danke aan die komplekse vloeipatrone rondom die klepskyf en die gevolglike drukval oor die klep.
Effekte van klepposisie op vloei
1. vloeitempo
Die mees voor die hand liggende effek van klepposisie op vloei is die verandering in vloeitempo. Soos vroeër genoem, is die vloeitempo maksimum wanneer die klep volledig oop is en nul is wanneer die klep volledig gesluit is. Tussen hierdie twee uiterstes is die vloeitempo eweredig aan die effektiewe deursnitarea van die klepopening. Die effektiewe deursnitarea word bepaal deur die posisie van die klepskyf en die vorm van die klepliggaam.
Byvoorbeeld, as die klep gedeeltelik oop is, skep die skyf 'n beperking in die vloeipad, wat die effektiewe dwarssnit en dus die vloeitempo verminder. Die mate van beperking hang af van die hoek van die skyf relatief tot die vloeirigting. 'N Kleiner hoek (nader aan volledig oop) lei tot 'n groter effektiewe dwarssnit en 'n hoër vloeitempo, terwyl 'n groter hoek (nader aan volledig geslote) lei tot 'n kleiner effektiewe dwarssnit en 'n laer vloeitempo.
2. Drukval
'N Ander belangrike effek van die klepposisie op die vloei is die drukval oor die klep. Drukval is die verskil in druk tussen die stroomop en stroomaf sye van die klep. As die klep volledig oop is, is die drukval minimaal omdat die vloeipad relatief onbeperk is. Aangesien die klep egter gesluit is, neem die drukval egter toe as gevolg van die verhoogde weerstand teen vloei wat deur die klepskyf veroorsaak word.
Die drukval oor 'n PVC -vlinderklep word beïnvloed deur verskeie faktore, waaronder die klepgrootte, die klepposisie, die vloeitempo en die vloeistofeienskappe. Oor die algemeen neem die drukval toe met dalende klepopening en toenemende vloeitempo. Oormatige drukval kan lei tot energieverliese, verminderde stelseldoeltreffendheid en moontlike skade aan die klep en ander komponente in die stelsel.
3. Vloei -onstuimigheid
Klepposisie beïnvloed ook die vloei -turbulensie binne die klep en die stroomafpyp. Turbulensie is die onreëlmatige en chaotiese beweging van vloeistofdeeltjies, wat geraas, vibrasie en erosie kan veroorsaak. As die klep volledig oop is, is die vloei relatief laminêr (glad en ordelik), wat lei tot minimale turbulensie. Aangesien die klep egter gesluit is, word die vloei egter meer onstuimig as gevolg van die skeiding van die vloei van die klepskyf en die vorming van eddies en vortices.
Die mate van turbulensie hang af van die klepposisie, die vloeitempo en die klepontwerp. In sommige toepassings, soos in pypleidings wat skuurvloeistowwe vervoer, kan oormatige turbulensie 'n beduidende erosie van die klepskyf en die pypwande veroorsaak, wat lei tot voortydige mislukking van die klep en die stelsel.
Praktiese implikasies en toepassings
1. Vloeiregulering
Die vermoë om die vloeitempo te beheer deur die klepposisie aan te pas, maak PVC -vlinderkleppe ideaal vir toepassings waar presiese vloei -regulering benodig word. By waterbehandelingsaanlegte word PVC -vlinderkleppe byvoorbeeld gebruik om die vloei van water deur verskillende behandelingsprosesse, soos filtrasie, ontsmetting en sedimentasie, te beheer. Deur die klepposisie aan te pas, kan operateurs verseker dat die regte hoeveelheid water deur elke proses vloei, en die behandelingsdoeltreffendheid en waterkwaliteit optimaliseer.
2. Aan/af beheer
Benewens die vloei -regulering, word PVC -vlinderkleppe ook gereeld gebruik vir aan/uit -beheer. As die klep volledig oop is, laat dit die vloeistof vrylik deur die pyp vloei, en as die klep volledig gesluit is, stop dit die vloei heeltemal. Dit maak PVC -vlinderkleppe geskik vir toepassings waar 'n eenvoudige en betroubare aan/uit -beheer nodig is, soos in besproeiingstelsels, waar die klep gebruik kan word om die watertoevoer aan en uit te skakel, indien nodig.
3. Isolasie
PVC -vlinderkleppe kan ook vir isolasiedoeleindes gebruik word. In 'n pypleidingstelsel word isolasiekleppe gebruik om 'n gedeelte van die pypleiding te isoleer vir onderhoud, herstel of inspeksie. Deur die isolasieklep te sluit, kan die vloei van vloeistof na die geïsoleerde gedeelte gestaak word, waardeur die onderhoudswerk veilig uitgevoer kan word. PVC -vlinderkleppe word dikwels as isolasiekleppe gebruik as gevolg van hul vinnige sluitingstyd en betroubare verseëling.
Voorbeelde van die regte wêreld
Laat ons 'n paar voorbeelde in die werklike wêreld oorweeg om die praktiese effekte van klepposisie op vloei te illustreer.
1. Chemiese verwerkingsaanleg
In 'n chemiese verwerkingsaanleg word PVC -vlinderkleppe gebruik om die vloei van verskillende chemikalieë deur verskillende stadiums van die produksieproses te beheer. Byvoorbeeld, in 'n reaksievat word 'n PVC -vlinderklep gebruik om die vloei van reaktante in die vaartuig te beheer. Deur die klepposisie aan te pas, kan die operateur die reaksietempo beheer en verseker dat die reaksie teen die gewenste tempo verloop.
2. HVAC -stelsel
In 'n HVAC -stelsel (verwarming, ventilasie en lugversorging) word PVC -vlinderkleppe gebruik om die vloei van lug of water deur die stelsel te beheer. In 'n verkoelde waterstelsel word 'n PVC -vlinderklep byvoorbeeld gebruik om die vloei van verkoelde water na die lughanteringseenhede te beheer. Deur die klepposisie aan te pas, kan die operateur die temperatuur en humiditeit van die lug in die gebou beheer, wat 'n gemaklike en gesonde binnenshuise omgewing verseker.
3. Waterverspreidingstelsel
In 'n waterverspreidingstelsel word PVC -vlinderkleppe gebruik om die vloei van water deur die pype te beheer. Byvoorbeeld, in 'n waterhoof word 'n PVC -vlinderklep gebruik om die vloei van water na verskillende woonbuurte of distrikte te beheer. Deur die klepposisie aan te pas, kan die waternuts sorg dat die water eweredig en doeltreffend deur die hele stelsel versprei word.
Konklusie
Ten slotte het die klepposisie 'n beduidende effek op die vloei deur 'n PVC -vlinderklep. Deur die klepposisie aan te pas, kan operateurs die vloeitempo, drukval en vloei -turbulensie beheer, wat noodsaaklik is vir die doeltreffende werking van vloeistofstelsels. PVC-vlinderkleppe word wyd gebruik in verskillende bedrywe vir vloei-regulering, aan/af-beheer en isolasiedoeleindes, danksy hul eenvoudige ontwerp, betroubare werkverrigting en koste-effektiwiteit.

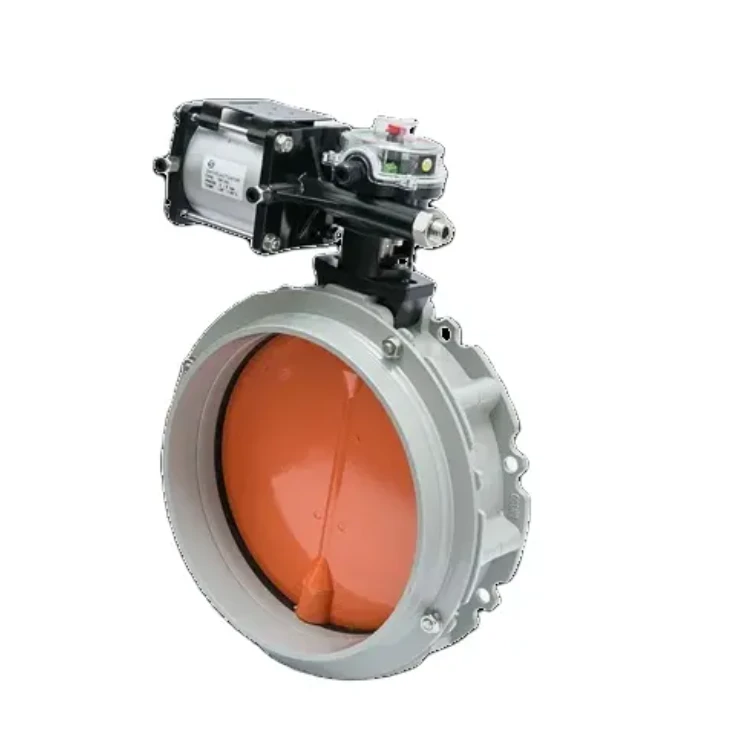

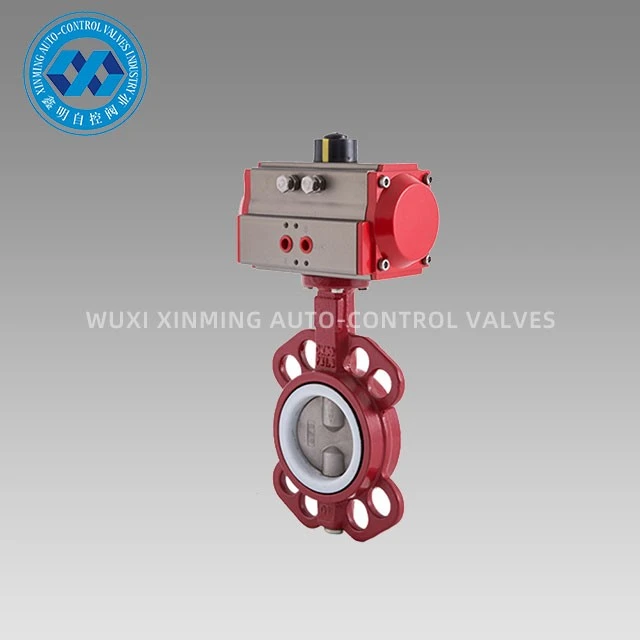

As u op soek is na PVC-vlinderkleppe van hoë gehalte vir u aansoek, bied ons 'n wye verskeidenheid produkte, insluitendPenumatiese aktuator Ductile Yster Wafer Butterfly Valve,Pneumatiese stofaluminium vlinderklep, enPVC -vlinderklep met pneumatiese aktuator. Ons kleppe is ontwerp en vervaardig om aan die hoogste standaarde van gehalte en werkverrigting te voldoen, wat betroubare werking en lang lewensduur verseker.
Ons nooi u uit om ons te kontak om u spesifieke vereistes te bespreek en te ondersoek hoe ons PVC -vlinderkleppe aan u behoeftes kan voldoen. Ons ervare verkoopspan is gereed om u te help met die seleksie van produkte, tegniese ondersteuning en aankope -advies. Kom ons werk saam om doeltreffende en betroubare vloeibeheer in u stelsel te bewerkstellig.
Verwysings
- Miller, RW (1996). Handboek vir vloeimetingsingenieurswese. McGraw-Hill.
- Streeter, VL, & Wylie, EB (1981). Vloeistofmeganika. McGraw-Hill.
- Idelchik, IE (1994). Handboek van hidrouliese weerstand. CRC Press.
