هنگامی که صحبت از اتوماسیون صنعتی و سیستم های کنترل به میان می آید، محرک های پنوماتیکی نقش مهمی ایفا می کنند. آنها دستگاه هایی هستند که انرژی هوای فشرده را به حرکت مکانیکی تبدیل می کنند و در دو نوع اصلی وجود دارند: چرخشی و خطی. به عنوان یک تامین کننده محرک پنوماتیک، من اغلب با مشتریانی مواجه می شوم که مطمئن نیستند یک محرک چرخشی پنوماتیکی یا یک محرک خطی را برای کاربردهای خاص خود انتخاب کنند. در این پست وبلاگ، عواملی را که باید هنگام تصمیم گیری در نظر بگیرید، بررسی خواهم کرد.
درک اصول اولیه: روتاری در مقابل محرک های خطی
قبل از بحث در مورد فرآیند انتخاب، درک تفاوت های اساسی بین محرک های چرخشی و خطی پنوماتیک ضروری است.
یک محرک چرخشی پنوماتیک برای ایجاد یک حرکت چرخشی یا زاویه ای طراحی شده است. معمولاً از طریق یک زاویه خاص، معمولاً 90 درجه یا 180 درجه می چرخد، اگرچه زوایای دیگری نیز در دسترس هستند. محرکهای چرخشی برای کاربردهایی ایدهآل هستند که در آنها حرکت چرخشی یا پیچشی مورد نیاز است، مانند باز و بسته شدن دریچهها، عملکرد سیستمهای نوار نقاله یا چرخاندن قطعات کار در فرآیندهای تولید.
از طرف دیگر، یک محرک خطی پنوماتیک یک حرکت خطی یا خطی ایجاد می کند. در یک محور حرکت می کند، یا یک جسم را هل می دهد یا می کشد. عملگرهای خطی معمولاً در کاربردهایی استفاده میشوند که جابجایی خطی مورد نیاز است، مانند بلند کردن، فشار دادن یا کشیدن بارها، تنظیم موقعیت قطعات یا کنترل حرکت اسلایدها و دروازهها.
عواملی که باید هنگام انتخاب بین محرکهای روتاری و خطی در نظر گرفت
1. الزامات حرکت

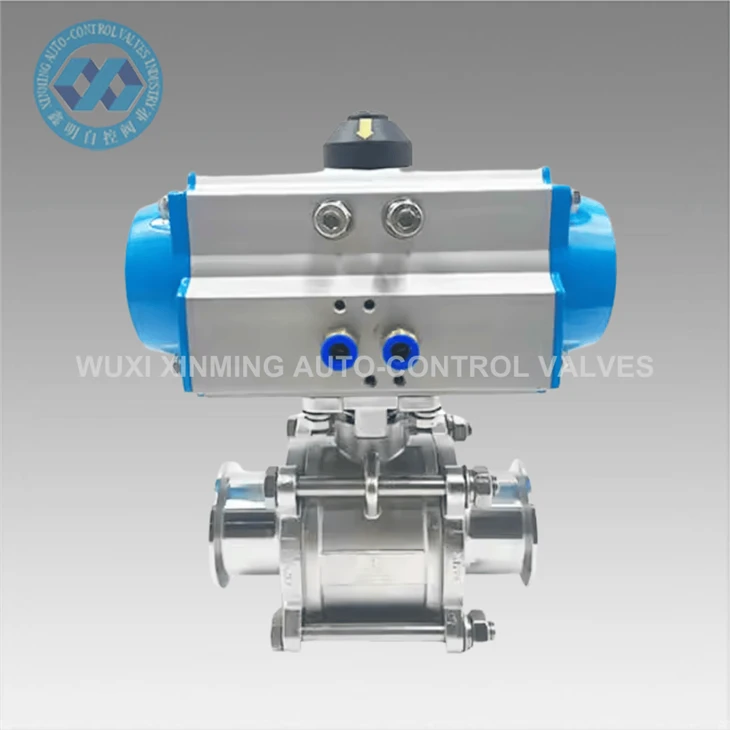

مهمترین عامل در انتخاب بین محرک دوار و خطی، نوع حرکت مورد نیاز برای برنامه شما است. اگر وظیفه شما شامل چرخاندن یک جسم است، یک محرک چرخشی انتخاب واضحی است. برای مثال، در فرآیندی که باید a را باز و بسته کنیدشیر توپی 304 316 استیل ضد زنگ بهداشتییک محرک چرخشی می تواند چرخش 90 درجه ای لازم را برای کنترل جریان سیالات فراهم کند.
برعکس، اگر برنامه شما نیاز به حرکت مستقیم دارد، یک محرک خطی مناسب تر است. به عنوان مثال، در یک ماشین بسته بندی، می توان از یک محرک خطی برای فشار دادن محصولات به تسمه نقاله یا تنظیم موقعیت مکانیزم آب بندی استفاده کرد.
2. ظرفیت بار
نکته مهم دیگر ظرفیت بار محرک است. محرکهای دوار و خطی در اندازهها و پیکربندیهای مختلفی تولید میشوند که هر کدام دارای قابلیتهای تحمل بار خاص خود هستند.
محرک های چرخشی معمولاً بر اساس گشتاوری که می توانند تولید کنند رتبه بندی می شوند. گشتاور نیروی چرخشی است که باعث می شود جسم به دور یک محور بچرخد. هنگام انتخاب یک محرک چرخشی، باید اطمینان حاصل کنید که می تواند گشتاور کافی برای غلبه بر مقاومت بار و انجام چرخش مورد نیاز ایجاد کند.
از سوی دیگر، محرک های خطی بر اساس نیرویی که می توانند در جهت خطی اعمال کنند، درجه بندی می شوند. این نیرو بر حسب پوند یا نیوتن اندازه گیری می شود. شما باید یک محرک خطی با قدرتی انتخاب کنید که برای جابجایی بار بدون بارگذاری بیش از حد محرک کافی باشد.
3. سرعت و دقت
سرعت و دقت مورد نیاز برنامه شما نیز نقش مهمی در فرآیند انتخاب محرک دارد.
محرکهای چرخشی میتوانند به سرعت چرخش نسبتاً بالایی دست یابند و برای کاربردهایی که نیاز به حرکت سریع دارند مناسب هستند. با این حال، دقت چرخش ممکن است محدود باشد، به خصوص در کاربردهای با سرعت بالا. اگر برنامه شما به موقعیتیابی زاویهای دقیق نیاز دارد، ممکن است لازم باشد دستگاههای بازخورد یا سیستمهای کنترل دیگری را در نظر بگیرید.
محرک های خطی می توانند حرکت خطی دقیقی را ارائه دهند و آنها را برای کاربردهایی که نیاز به موقعیت یابی دقیق دارند ایده آل می کند. می توان آنها را کنترل کرد تا با سرعت خاصی حرکت کنند و در یک مکان دقیق متوقف شوند. با این حال، حداکثر سرعت محرک های خطی به طور کلی کمتر از محرک های دوار است.
4. محدودیت های فضا
فضای موجود در برنامه شما عامل دیگری است که باید در نظر بگیرید. محرکهای چرخشی معمولاً طراحی فشردهتری دارند، به ویژه هنگامی که با محرکهای خطی با ضربات طولانی مقایسه میشوند. اگر فضا محدود است، یک محرک چرخشی ممکن است انتخاب بهتری باشد.
با این حال، اگر فضای کافی دارید و نیاز به جابجایی خطی طولانی دارید، ممکن است یک محرک خطی مناسبتر باشد. محرک های خطی را می توان با طول های مختلف طراحی کرد تا نیازهای خاص برنامه شما را برآورده کند.
5. شرایط محیطی
شرایط محیطی که محرک در آن کار خواهد کرد نیز مهم است. محرک های پنوماتیکی عموماً قوی هستند و می توانند طیف وسیعی از شرایط محیطی را تحمل کنند. با این حال، برخی از برنامه ها ممکن است به محرک هایی نیاز داشته باشند که به طور خاص برای کار در محیط های سخت طراحی شده اند.

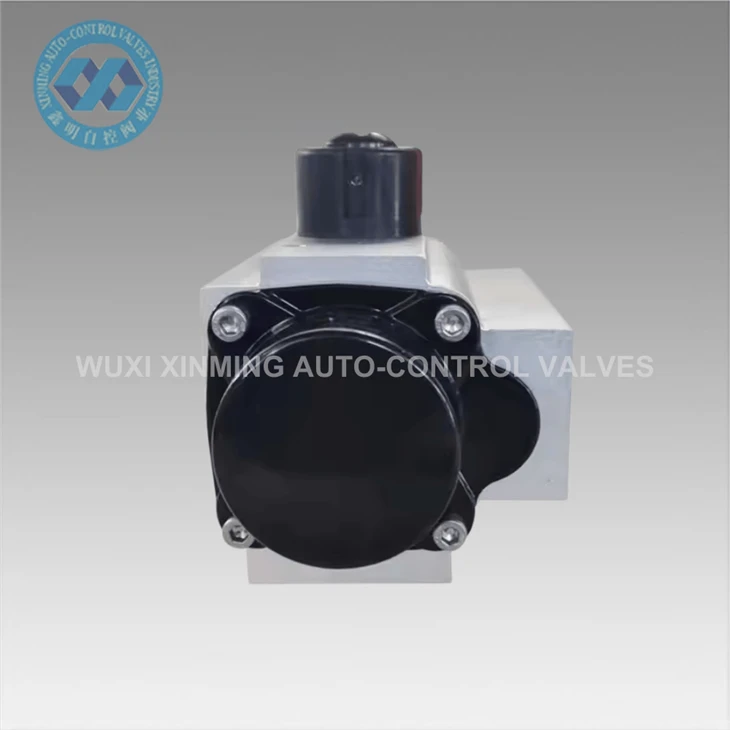

به عنوان مثال، در صنایعی مانند فرآوری مواد غذایی، داروسازی یا تولید مواد شیمیایی، ممکن است لازم باشد محرک ها از مواد مقاوم در برابر خوردگی ساخته شوند تا از آلودگی جلوگیری شود. ماشرایط سخت ما را می طلبد که عملگرهای پنوماتیکی قابل اطمینان باشندطراحی شده اند تا این الزامات را برآورده کنند، با ویژگی هایی مانند ساخت فولاد ضد زنگ و محفظه های مهر و موم شده برای محافظت در برابر گرد و غبار، رطوبت و مواد شیمیایی.
6. هزینه
هنگام تصمیم گیری برای خرید، هزینه همیشه مورد توجه قرار می گیرد. هزینه محرک های پنوماتیکی بسته به عواملی مانند اندازه، ظرفیت بار، سرعت، دقت و ویژگی های اضافی می تواند متفاوت باشد.
به طور کلی، محرکهای دوار نسبت به محرکهای خطی ارزانتر هستند، بهویژه برای کاربردهایی که نیاز به بار کمتری دارند. با این حال، اگر برنامه شما نیاز به دقت بالا یا یک ضربه طولانی داشته باشد، ممکن است هزینه یک محرک خطی توجیه شود.
نمونه های کاربردی
برنامه های کاربردی محرک چرخشی
- کنترل سوپاپ:محرک های چرخشی به طور گسترده در کاربردهای کنترل شیر، مانند کارخانه های تصفیه آب، خطوط لوله نفت و گاز و تاسیسات پردازش شیمیایی استفاده می شوند. آنها می توانند حرکت چرخشی لازم را برای باز و بسته کردن دریچه ها، کنترل جریان سیالات و گازها فراهم کنند.
- سیستم های نوار نقاله:در سیستمهای نقاله، محرکهای دوار را میتوان برای چرخاندن تسمههای نقاله، انتقال محصولات بین نوار نقالههای مختلف، یا قرار دادن قطعات کار برای پردازش بیشتر استفاده کرد.
- رباتیک:محرک های چرخشی در رباتیک نیز استفاده می شود تا اتصالات را با حرکت چرخشی لازم فراهم کنند. آنها می توانند برای کنترل حرکت بازوهای رباتیک، گیره ها و سایر اجزا مورد استفاده قرار گیرند.
کاربردهای محرک خطی
- جابجایی مواد:محرک های خطی معمولاً در کاربردهای جابجایی مواد، مانند بلند کردن و جابجایی بارهای سنگین، فشار دادن محصولات روی قفسه ها یا تنظیم ارتفاع ایستگاه های کاری استفاده می شوند.
- خودروسازی:در خودروسازی، از محرک های خطی برای کنترل حرکت خطوط مونتاژ، تنظیم موقعیت ابزار و وسایل و سایر وظایف حرکت خطی استفاده می شود.
- تجهیزات پزشکی:محرک های خطی در تجهیزات پزشکی مانند تخت های بیمارستانی، بالابر بیماران و ماشین های تشخیصی نیز استفاده می شوند. آنها می توانند حرکت خطی دقیق مورد نیاز برای این کاربردها را ارائه دهند.
نتیجه گیری
انتخاب بین یک محرک دوار و خطی پنوماتیک به عوامل مختلفی از جمله الزامات حرکت، ظرفیت بار، سرعت و دقت، محدودیتهای فضا، شرایط محیطی و هزینه بستگی دارد. به عنوان یک تامین کننده محرک پنوماتیک، می توانم به شما کمک کنم تا نیازهای کاربردی خاص خود را ارزیابی کنید و مناسب ترین محرک را برای پروژه خود توصیه کنید.
مامحرک های پنوماتیکی همه کاره برای نیازهای مختلف اتوماسیونبرای پاسخگویی به طیف گسترده ای از کاربردهای صنعتی طراحی شده اند و عملکرد، قابلیت اطمینان و مقرون به صرفه بودن را ارائه می دهند. اگر سؤالی دارید یا برای انتخاب محرک مناسب برای برنامه خود نیاز به کمک دارید، لطفاً با ما تماس بگیرید. ما مشتاقانه منتظر بحث در مورد نیازهای شما و کمک به شما برای یافتن بهترین راه حل برای نیازهای اتوماسیون خود هستیم.
مراجع
- "عملگرهای پنوماتیکی: اصول، انواع و کاربردها." کتابچه راهنمای اتوماسیون صنعتی.
- "راهنمای انتخاب محرک های پنوماتیک." انجمن تولیدکنندگان قطعات پنوماتیکی.
- "ملاحظات طراحی برای سیستم های محرک پنوماتیک." مجله توان سیالات و کنترل حرکت.
