سلام! به عنوان یک تامین کننده شیر برقی، من از نزدیک دیدم که انتخاب سیم پیچ مناسب برای شیر برقی چقدر مهم است. این فقط در مورد زدن هر سیم پیچ قدیمی در آنجا نیست. می تواند عملکرد دریچه شما را خراب یا خراب کند. بنابراین، بیایید به نحوه انتخاب سیم پیچ عالی برای شیر برقی خود بپردازیم.
آشنایی با اصول اولیه سیم پیچ شیر برقی
اول از همه، اجازه دهید در مورد آنچه که یک سیم پیچ شیر برقی واقعاً انجام می دهد صحبت کنیم. سیم پیچ شیر برقی وسیله ای الکترومکانیکی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. هنگامی که جریان الکتریکی از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند. سپس این میدان مغناطیسی یک پیستون را در داخل شیر به حرکت در می آورد که برای کنترل جریان سیال یا گاز، شیر را باز یا بسته می کند.
انواع مختلفی از سیم پیچ ها موجود است و رایج ترین آنها سیم پیچ های AC (جریان متناوب) و DC (جریان مستقیم) هستند. سیمپیچهای AC معمولاً در برنامههایی استفاده میشوند که منبع تغذیه دارای جریان متناوب است، مانند اکثر تنظیمات صنعتی. آنها به دلیل گشتاور راه اندازی بالای خود معروف هستند، به این معنی که می توانند به سرعت پیستون را برای باز کردن یا بستن شیر حرکت دهند. از طرف دیگر، سیم پیچ های DC زمانی استفاده می شوند که منبع تغذیه جریان مستقیم در دسترس باشد. آنها در مقایسه با کویل های AC کارآمدتر هستند و گرمای کمتری تولید می کنند.
فاکتورهایی که در انتخاب کویل باید در نظر گرفته شوند
ولتاژ
یکی از مهمترین فاکتورهایی که باید در نظر گرفت ولتاژ سیم پیچ است. شما باید مطمئن شوید که ولتاژ سیم پیچ با منبع تغذیه برنامه شما مطابقت دارد. اگر ولتاژ خیلی کم باشد، سیم پیچ ممکن است نیروی مغناطیسی کافی برای عملکرد صحیح شیر ایجاد نکند. برعکس، اگر ولتاژ بیش از حد بالا باشد، می تواند سیم پیچ را بیش از حد گرم کند و باعث سوختن آن شود.
به عنوان مثال، اگر منبع تغذیه شما 24 ولت DC است، باید یک سیم پیچ DC با نام 24 ولت انتخاب کنید. همیشه ایده خوبی است که قبل از خرید، ولتاژ مورد نیاز سیستم خود را بررسی کنید.
درجه بندی دما
درجه حرارت سیم پیچ نیز بسیار مهم است. محیط های مختلف دارای محدوده دمایی متفاوتی هستند و سیم پیچ باید بتواند این دماها را بدون از دست دادن عملکرد خود تحمل کند. به عنوان مثال، در یک محیط صنعتی با دمای بالا، به یک سیم پیچ با درجه حرارت بالا نیاز دارید. اگر از سیم پیچی با درجه حرارت پایین در محیط گرم استفاده کنید، می تواند به سرعت تخریب شود و منجر به خرابی دریچه شود.
چرخه وظیفه
چرخه وظیفه به مدت زمانی که سیم پیچ در مقایسه با زمان کل انرژی می دهد اشاره دارد. انواع مختلفی از چرخه وظیفه وجود دارد، مانند کار مداوم، متناوب و کوتاه مدت. یک سیم پیچ کار پیوسته طوری طراحی شده است که همیشه برق داشته باشد، در حالی که یک سیم پیچ کار متناوب می تواند برای مدت معینی برق داشته باشد و سپس آن را قطع کند.
اگر سیم پیچی با چرخه کاری اشتباه انتخاب کنید، ممکن است بیش از حد گرم شود و خراب شود. به عنوان مثال، استفاده از سیم پیچ کوتاه مدت برای کار مداوم باعث گرم شدن بیش از حد و در نهایت از کار افتادن آن می شود.
کلاس عایق
کلاس عایق سیم پیچ توانایی آن را در مقاومت در برابر خرابی الکتریکی تعیین می کند. کلاس های عایق بالاتر می توانند ولتاژ و گرمای بیشتری را بدون شکستگی تحمل کنند. هنگام انتخاب یک سیم پیچ، محیط الکتریکی که در آن کار می کند را در نظر بگیرید. در محیط های ولتاژ بالا یا حرارت بالا، کویل با کلاس عایق بالاتر توصیه می شود.
مواد کویل و ساخت و ساز
مواد به کار رفته در ساخت کویل نیز می تواند بر عملکرد آن تأثیر بگذارد. متداول ترین مواد برای سیم پیچی سیم پیچ مس و آلومینیوم هستند. مس رسانای بهتری برای الکتریسیته نسبت به آلومینیوم است، به این معنی که می تواند انرژی الکتریکی را با کارایی بیشتری منتقل کند. با این حال، مس نیز گران تر است.
مواد عایق نیز مهم است. عایق خوب می تواند از اتصال کوتاه جلوگیری کند و طول عمر سیم پیچ را بهبود بخشد. برخی از کویل ها از رزین اپوکسی یا انواع دیگر مواد عایق برای محافظت از سیم پیچ استفاده می کنند.
سازگاری با شیر برقی
اطمینان از سازگاری سیم پیچ با شیر برقی شما ضروری است. دریچه های مختلف اندازه و طرح های متفاوتی دارند و سیم پیچ باید به درستی جا بیفتد. سبک نصب سیم پیچ باید با الزامات نصب شیر مطابقت داشته باشد.
به عنوان مثال، برخی از شیرها دارای یک اتصال رزوه ای برای سیم پیچ هستند، در حالی که برخی دیگر دارای طراحی محکم یا فلنجی هستند. قبل از انتخاب سیم پیچ از مشخصات شیر مطمئن شوید.
کاربرد - ملاحظات خاص
کاربردی که در آن شیر برقی استفاده خواهد شد نیز نقش زیادی در انتخاب کویل دارد. بیایید نگاهی به برخی از برنامه های کاربردی رایج بیندازیم:
اتوماسیون صنعتی

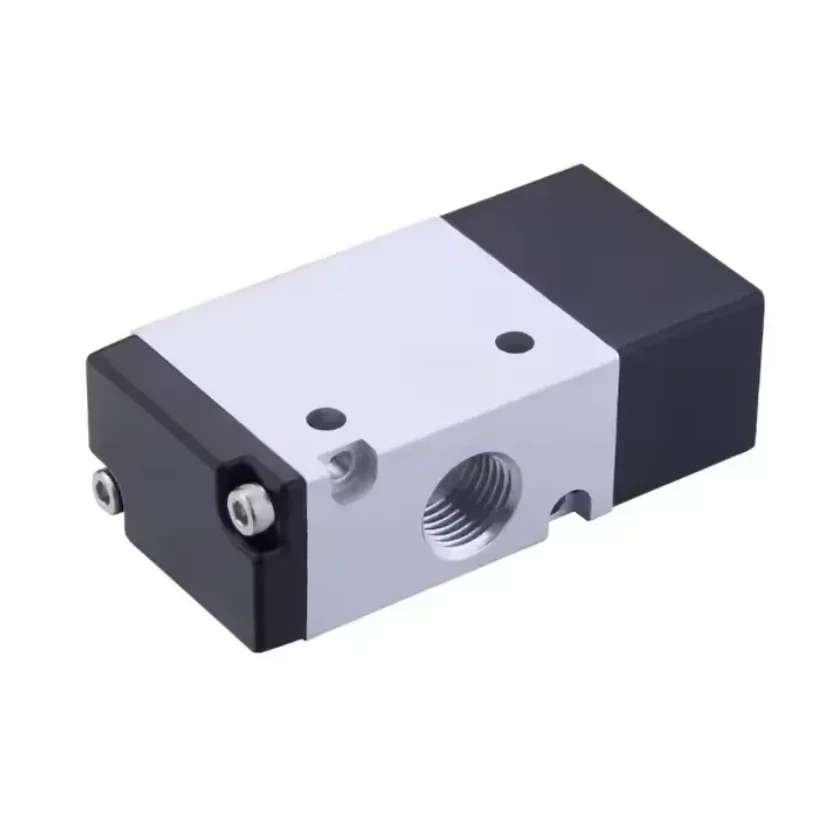

در اتوماسیون صنعتی از شیرهای برقی برای کنترل جریان سیالات و گازها در فرآیندهای مختلف استفاده می شود. برای برنامه هایی مانندشیر برقی محرک کنترل هوای پنوماتیک اتوماسیون صنعتی، به سیم پیچی نیاز دارید که بتواند عملیات فرکانس بالا را انجام دهد. این سیم پیچ ها باید زمان پاسخگویی سریعی داشته باشند تا از باز و بسته شدن سریع شیر اطمینان حاصل شود که برای فرآیندهای اتوماسیون کارآمد بسیار مهم است.
سیستم های پنوماتیک
سیستم های پنوماتیک از هوای فشرده برای کار استفاده می کنند. شیرهای برقی در سیستم های پنوماتیکی اغلب به سیم پیچ هایی نیاز دارند که بتوانند با فشار و نرخ جریان هوای فشرده کار کنند. الفشیر برقی پنوماتیکی با عملکرد بالا - موقعیت پنج - سوپاپ برقی با سیم پیچممکن است به سیم پیچی نیاز داشته باشد که بتواند نیروی کافی برای غلبه بر فشار هوا ایجاد کند و پیستون سوپاپ را به آرامی حرکت دهد.
ابزار دقیق و کنترل
در کاربردهای ابزار دقیق و کنترل، دقت کلیدی است. دریچه هایی مانندموقعیت گیر شیر برقی/پنوماتیکی YT1000L 4~20mAبه سیم پیچ هایی نیاز دارند که بتوانند عملکرد دقیق و پایداری را ارائه دهند. سیم پیچ باید بتواند دقیقاً به سیگنال های کنترل پاسخ دهد تا از موقعیت مناسب شیر اطمینان حاصل کند.
تست و تضمین کیفیت
قبل از نصب یک سیم پیچ جدید، ایده خوبی است که آن را آزمایش کنید. برای بررسی مقاومت سیم پیچ می توانید از مولتی متر استفاده کنید. مقدار مقاومت باید با مشخصات ارائه شده توسط سازنده مطابقت داشته باشد. اگر مقاومت خیلی زیاد یا خیلی کم باشد، می تواند نشان دهنده مشکل در سیم پیچ باشد.
همچنین به دنبال کویل هایی باشید که دارای گواهینامه های کیفیت هستند. تولید کنندگان معتبر کویل های خود را برای مطابقت با استانداردهای صنعت آزمایش و تأیید می کنند. این به شما سطح بیشتری از اطمینان در عملکرد و قابلیت اطمینان محصول می دهد.
نتیجه گیری
انتخاب سیم پیچ مناسب برای شیر برقی یک فرآیند چند وجهی است. شما باید عواملی مانند ولتاژ، درجه حرارت، چرخه کار، کلاس عایق، مواد، سازگاری و کاربرد - الزامات خاص را در نظر بگیرید. با صرف زمان برای درک این عوامل و انجام تحقیقات خود، می توانید اطمینان حاصل کنید که سیم پیچی را انتخاب می کنید که عملکرد بهینه و طول عمر طولانی را برای شیر برقی شما فراهم کند.
اگر به دنبال شیر برقی هستید یا برای انتخاب سیم پیچ مناسب به کمک نیاز دارید، دریغ نکنید. ما اینجا هستیم تا به شما در یافتن راه حل مناسب برای نیازهایتان کمک کنیم. چه بر روی یک پروژه در مقیاس کوچک کار کنید یا یک برنامه صنعتی در مقیاس بزرگ، ما تخصص و محصولاتی را برای برآورده کردن نیازهای شما داریم. همین امروز با ما تماس بگیرید تا فرآیند تدارکات را شروع کنیم و بیایید با هم کار کنیم تا سیستم شما به خوبی راه اندازی شود.
مراجع
- "راهنمای شیر برقی" توسط کارشناسان مختلف صنعت
- مشخصات سازنده و مدارک فنی شیر برقی و کویل
