من به عنوان تأمین کننده دریچه های پروانه WCB ، اغلب با سؤالاتی در مورد ضریب جریان این دریچه ها روبرو می شوم. ضریب جریان ، که معمولاً به عنوان CV مشخص می شود ، یک پارامتر مهم در زمینه کنترل سیال است. این به عنوان اندازه گیری ظرفیت دریچه برای عبور مایعات در شرایط خاص عمل می کند. درک ضریب جریان شیر پروانه WCB برای مهندسان ، طراحان سیستم و کاربران به طور یکسان ضروری است ، زیرا این امر به طور مستقیم بر عملکرد و کارآیی سیستم های سیال تأثیر می گذارد.
ضریب جریان (CV) چیست؟
ضریب جریان CV به عنوان تعداد گالن های ایالات متحده در دقیقه (GPM) آب در دمای 60 درجه فارنهایت تعریف شده است که از طریق دریچه با افت فشار 1 psi در سراسر دریچه جریان می یابد. به عبارت دیگر ، توانایی دریچه را برای عبور از مایعات اندازه گیری می کند. مقدار CV بالاتر نشان می دهد که دریچه می تواند حجم بیشتری از مایعات را برای افت فشار معین منتقل کند.
برای یک شیر پروانه WCB ، ضریب جریان تحت تأثیر چندین عامل قرار دارد. در مرحله اول ، اندازه شیر نقش مهمی ایفا می کند. دریچه های بزرگتر به طور کلی مقادیر CV بالاتری دارند زیرا آنها یک جریان جریان بزرگتر را ارائه می دهند. با افزایش قطر دریچه ، ناحیه صلیب - مقطعی که از طریق آن می توان مایعات نیز افزایش یافت ، باعث می شود مایعات بیشتری از هر واحد عبور کنند.
ثانیا ، موقعیت دیسک دریچه بر ضریب جریان تأثیر می گذارد. یک شیر پروانه WCB با چرخاندن یک دیسک در بدنه دریچه کار می کند. هنگامی که دیسک کاملاً باز است ، شیر کمترین مقاومت را در برابر جریان ارائه می دهد و مقدار CV در حداکثر خود است. از آنجا که دیسک به تدریج بسته می شود ، سطح جریان کاهش می یابد و مقدار CV بر این اساس کاهش می یابد.
طراحی بدنه دریچه و دیسک همچنین بر ضریب جریان تأثیر می گذارد. خوب - دریچه های پروانه ای WCB طراحی شده با اشکال ساده می تواند محدودیت های جریان و تلاطم را به حداقل برساند و در نتیجه مقادیر CV بالاتر باشد. علاوه بر این ، مواد اجزای دریچه می توانند تأثیر غیرمستقیم بر ضریب جریان داشته باشند. به عنوان مثال ، دریچه ای با سطوح داخلی صاف مقاومت اصطکاک کمتری در برابر جریان خواهد داشت که می تواند به مقدار CV نسبتاً بالاتر کمک کند.
محاسبه ضریب جریان شیر پروانه WCB
محاسبه ضریب جریان دقیق شیر پروانه WCB می تواند یک فرآیند پیچیده باشد. این به طور معمول شامل آزمایش آزمایشگاهی در شرایط کنترل شده است. تولید کنندگان معمولاً برای تعیین مقادیر CV برای اندازه های مختلف دریچه و موقعیت های دیسک آزمایشاتی را روی دریچه های خود انجام می دهند. این مقادیر سپس در مستندات فنی شیر ارائه می شود.
در بعضی موارد ، از فرمولهای تجربی برای برآورد ضریب جریان استفاده می شود. یک فرمول رایج برای برآورد CV شیر پروانه بر اساس اندازه دریچه و افت فشار در دریچه است. با این حال ، این فرمول ها تقریبی هستند و ممکن است به اندازه نتایج آزمایش واقعی دقیق نباشند.
رابطه کلی بین سرعت جریان (Q) ، افت فشار (ΔP) و ضریب جریان (CV) توسط معادله زیر آورده شده است:
[q = cv \ sqrt {\ frac {\ delta p} {sg}]
در جایی که Q سرعت جریان در GPM است ، ΔP افت فشار در شیر در PSI است و SG وزن مخصوص مایع است. برای آب در دمای 60 درجه فارنهایت ، SG = 1.
اهمیت ضریب جریان در طراحی سیستم
هنگام طراحی یک سیستم سیال که دارای یک شیر پروانه WCB است ، ضریب جریان یک نکته مهم است. این به مهندسان کمک می کند تا اندازه شیر مناسب را برای یک برنامه خاص تعیین کنند. اگر مقدار CV شیر انتخاب شده خیلی کم باشد ، ممکن است دریچه نتواند سرعت جریان مورد نیاز را کنترل کند و منجر به افت فشار بیش از حد و کاهش کارایی سیستم شود. از طرف دیگر ، اگر مقدار CV خیلی زیاد باشد ، شیر ممکن است بزرگ باشد ، که می تواند منجر به هزینه های بالاتر و مسائل احتمالی عملیاتی شود.
به عنوان مثال ، در یک سیستم توزیع آب ، دانش دقیق از ضریب جریان برای اطمینان از تحویل مقدار مناسب آب به قسمت های مختلف سیستم ضروری است. در یک کارخانه فرآوری شیمیایی ، ضریب جریان شیر پروانه WCB برای کنترل جریان مواد شیمیایی مختلف ، حفظ شرایط واکنش مناسب و اطمینان از ایمنی فرآیند بسیار مهم است.
برنامه ها و نقش ضریب جریان
دریچه های پروانه WCB به طور گسترده در صنایع مختلف از جمله تصفیه آب ، نفت و گاز ، فرآوری شیمیایی و سیستم های HVAC مورد استفاده قرار می گیرند. در هر یک از این برنامه ها ، ضریب جریان نقش اساسی دارد.
در کارخانه های تصفیه آب ، از شیرهای پروانه WCB برای کنترل جریان آب در طی فرآیندهای مختلف تصفیه استفاده می شود. ضریب جریان به تنظیم سرعت جریان کمک می کند تا از تصفیه آب به طور مؤثر اطمینان حاصل شود. به عنوان مثال ، در طی فرآیند تصفیه ، مقدار CV دریچه تنظیم می شود تا سرعت جریان مداوم از طریق فیلترها حفظ شود و از تصفیه بیش از - یا زیر - جلوگیری کند.
در صنعت نفت و گاز ، این دریچه ها در خطوط لوله برای کنترل جریان نفت خام ، گاز طبیعی و محصولات تصفیه شده استفاده می شوند. ضریب جریان برای بهینه سازی جریان این مایعات ، به حداقل رساندن تلفات فشار و اطمینان از عملکرد ایمن و کارآمد سیستم خط لوله بسیار مهم است.
در گیاهان فرآوری شیمیایی ، از دریچه های پروانه WCB برای کنترل طیف گسترده ای از مواد شیمیایی استفاده می شود. از ضریب جریان برای کنترل میزان دقیق مواد شیمیایی اضافه شده به واکنش ها استفاده می شود و از کیفیت و قوام محصولات نهایی اطمینان می یابد.
محصولات مرتبط و اهمیت آنها

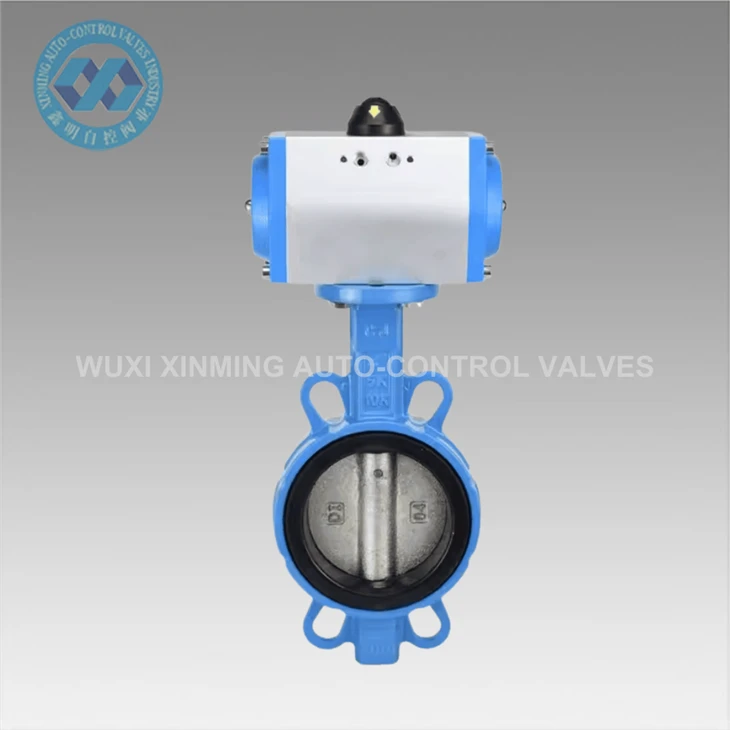

به عنوان یک تأمین کننده ، ما همچنین طیف وسیعی از محصولات مرتبط مانند آن را ارائه می دهیمفولاد ضد زنگ SS304 316L شیر پروانه پنوماتیک شیر پروانه شیربشر این دریچه ها از فولاد ضد زنگ با کیفیت بالا ساخته شده اند که مقاومت در برابر خوردگی عالی را فراهم می کند. فعال سازی پنوماتیک امکان کنترل دقیق موقعیت دیسک دریچه را فراهم می کند ، که به نوبه خود بر ضریب جریان تأثیر می گذارد. با تنظیم فشار پنوماتیک ، می توان دریچه را باز یا بسته کرد تا به سرعت جریان مورد نظر برسد.
درشیر پروانه پنوماتیک: مؤلفه اصلی برای عملکرد سیستم پنوماتیک بهینهمحصول مهم دیگری در نمونه کارها ما است. دریچه های پروانه پنوماتیک به دلیل زمان پاسخ سریع و عملکرد قابل اعتماد شناخته شده اند. در یک سیستم پنوماتیک ، ضریب جریان این دریچه ها برای حفظ تعادل مناسب هوا یا سایر گازها بسیار مهم است و از عملکرد کارآمد کل سیستم اطمینان حاصل می کند.

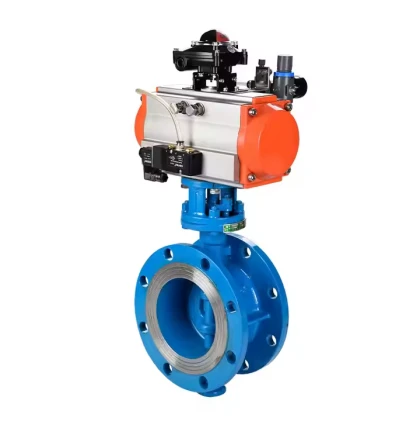

ماشیر پروانه بهداشتی پنوماتیک با میزان نشت کمبه طور خاص برای برنامه هایی طراحی شده است که بهداشت از اهمیت بالایی برخوردار باشد ، مانند صنعت مواد غذایی و آشامیدنی و تولید دارویی. میزان نشت پایین تضمین می کند که هیچ گونه آلودگی مایعات در حال کنترل وجود ندارد. ضریب جریان این دریچه ها با دقت کالیبره شده است تا ضمن حفظ سطح بالایی از نظافت ، نیازهای جریان خاص این صنایع را برآورده کند.
پایان
در نتیجه ، ضریب جریان یک شیر پروانه WCB یک پارامتر اساسی است که به طور قابل توجهی بر عملکرد سیستم های سیال تأثیر می گذارد. تحت تأثیر عواملی مانند اندازه دریچه ، موقعیت دیسک و طراحی دریچه است. درک ضریب جریان برای انتخاب مناسب دریچه و طراحی سیستم ضروری است.
ما به عنوان تأمین کننده دریچه های پروانه WCB و محصولات مرتبط ، ما متعهد هستیم که دریچه های با کیفیت بالا را با داده های ضریب جریان دقیق ارائه دهیم. محصولات ما برای تأمین نیازهای متنوع صنایع مختلف و اطمینان از عملکرد و کارآیی بهینه طراحی شده اند.
اگر به شیرهای پروانه WCB یا هر یک از محصولات مرتبط با ما احتیاج دارید ، ما شما را ترغیب می کنیم تا برای تهیه و بحث های فنی بیشتر با ما تماس بگیرید. ما تیمی از متخصصان داریم که می توانند با در نظر گرفتن ضریب جریان و سایر عوامل مهم ، در انتخاب شیر مناسب برای برنامه خاص خود به شما کمک کنند.
