در حوزه اتوماسیون صنعتی و کنترل سیالات، سیستمهای محرک پنوماتیک نقش مهمی دارند. این سیستم ها به طور گسترده در صنایع مختلف از جمله تولید، فرآوری شیمیایی و نفت و گاز استفاده می شوند. یکی از اجزای کلیدی در یک سیستم محرک پنوماتیکی، شیر برقی است. در این وبلاگ، عملکرد شیر برقی در یک سیستم محرک پنوماتیک را بررسی خواهیم کرد و همچنین برخی از محرک های بادی با کیفیت خود را به عنوان تامین کننده محرک پنوماتیک معرفی خواهیم کرد.
درک اولیه سیستم های محرک پنوماتیکی
سیستم های محرک پنوماتیک از هوای فشرده برای ایجاد حرکت استفاده می کنند. آنها به دلیل قابلیت اطمینان، سادگی و مقرون به صرفه بودن شهرت دارند. یک سیستم محرک پنوماتیک معمولی از یک محرک پنوماتیک، یک شیر کنترل و یک منبع هوای فشرده تشکیل شده است. محرک وظیفه تبدیل انرژی هوای فشرده به حرکت مکانیکی است که می تواند برای باز کردن یا بستن شیر، حرکت پیستون یا انجام سایر کارهای مکانیکی استفاده شود.
شیر برقی چیست؟
شیر برقی وسیله ای الکترومکانیکی است که با استفاده از یک سیم پیچ الکترومغناطیسی، جریان سیال (در این مورد، هوای فشرده) را کنترل می کند. هنگامی که جریان الکتریکی به سیم پیچ اعمال می شود، میدان مغناطیسی ایجاد می کند که یک پیستون یا یک قرقره را در داخل شیر حرکت می دهد. این حرکت یا دریچه را باز یا بسته می کند و جریان هوای فشرده را مسدود می کند.
توابع یک شیر برقی در یک سیستم محرک پنوماتیکی
1. کنترل جریان
وظیفه اصلی یک شیر برقی در یک سیستم محرک پنوماتیک، کنترل جریان هوای فشرده است. با باز یا بستن شیر می تواند هوا را به قسمت های مختلف محرک هدایت کند. به عنوان مثال، در یک محرک پنوماتیکی دو اثره، می توان از شیر برقی برای تامین هوا به یک طرف پیستون استفاده کرد در حالی که هوا را از طرف دیگر تخلیه می کند. این یک فشار دیفرانسیل در سراسر پیستون ایجاد می کند و باعث می شود که در جهت مورد نظر حرکت کند.
2. کنترل جهت
همچنین می توان از شیرهای برقی برای کنترل جهت حرکت محرک پنوماتیک استفاده کرد. در یک محرک تکعملی، میتوان از شیر برقی برای تامین هوا به محرک برای گسترش پیستون استفاده کرد و سپس هوا را تخلیه کرد تا به پیستون اجازه دهد تحت تأثیر فنر جمع شود. در یک محرک دو کاره، شیر برقی می تواند جهت جریان هوا را تغییر دهد تا پیستون را به جلو و عقب حرکت دهد.
3. روشن - خاموش کنترل
شیرهای برقی روشی کارآمد برای روشن و خاموش کردن محرک پنوماتیکی ارائه می کنند. هنگامی که سیگنال الکتریکی به شیر برقی اعمال می شود، باز می شود و به هوای فشرده اجازه می دهد تا به داخل محرک جریان یابد و عملیات را شروع کند. هنگامی که سیگنال حذف می شود، دریچه بسته می شود و جریان هوا را متوقف می کند و حرکت محرک را متوقف می کند.
4. کنترل سرعت
اگرچه به اندازه برخی روشها دقیق نیستند، اما شیرهای برقی میتوانند بر سرعت محرک پنوماتیک تأثیر بگذارند. با کنترل سرعت ورود یا خروج هوا به محرک، شیر برقی می تواند بر سرعت حرکت محرک تأثیر بگذارد. به عنوان مثال، یک روزنه کوچکتر در شیر برقی، جریان هوا را محدود می کند و در نتیجه حرکت محرک کندتر می شود.
محرک های پنوماتیک ما
ما به عنوان یک تامین کننده محرک پنوماتیک، طیف گسترده ای از محرک های بادی با کیفیت بالا را برای پاسخگویی به نیازهای متنوع مشتریان خود ارائه می دهیم.
یکی از محصولات محبوب ما استمحرک پنوماتیک اسکاچ یوکی تک اقدام (SR) سازنده. این محرک دارای طراحی تک عمل با مکانیزم اسکاچ یوغ است که گشتاور خروجی بالا و عملکرد قابل اعتمادی را ارائه می دهد. برای کاربردهایی که به یک راه حل ساده و مقرون به صرفه نیاز است، مناسب است.
ما هم داریممناسب برای محرک چنگال با سرعت واکنش بالا دریچه بزرگ. این محرک به طور خاص برای شیرهای بزرگ طراحی شده است و سرعت پاسخگویی بالایی را ارائه می دهد. این می تواند به سرعت دریچه های بزرگ را باز یا بسته کند و از عملکرد کارآمد در فرآیندهای صنعتی اطمینان حاصل کند.

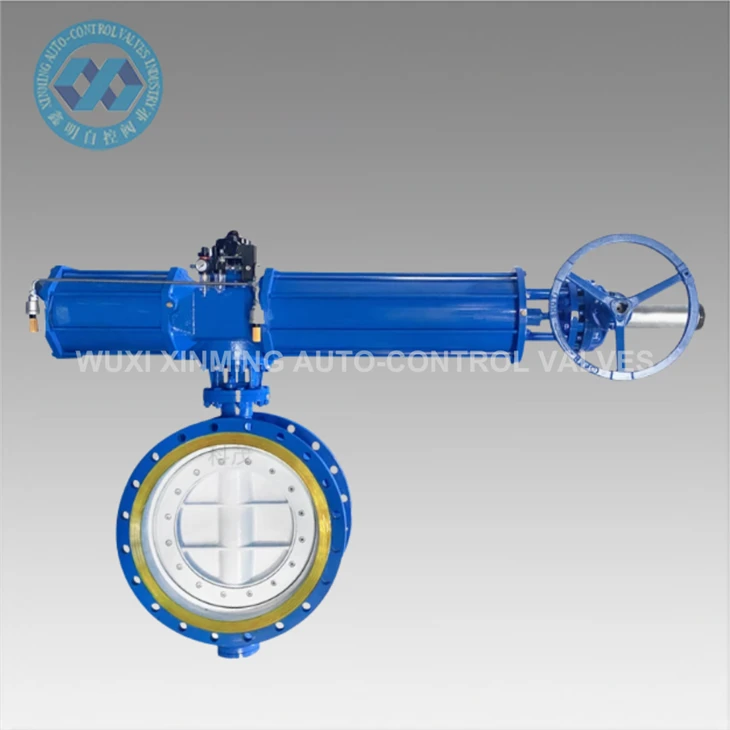

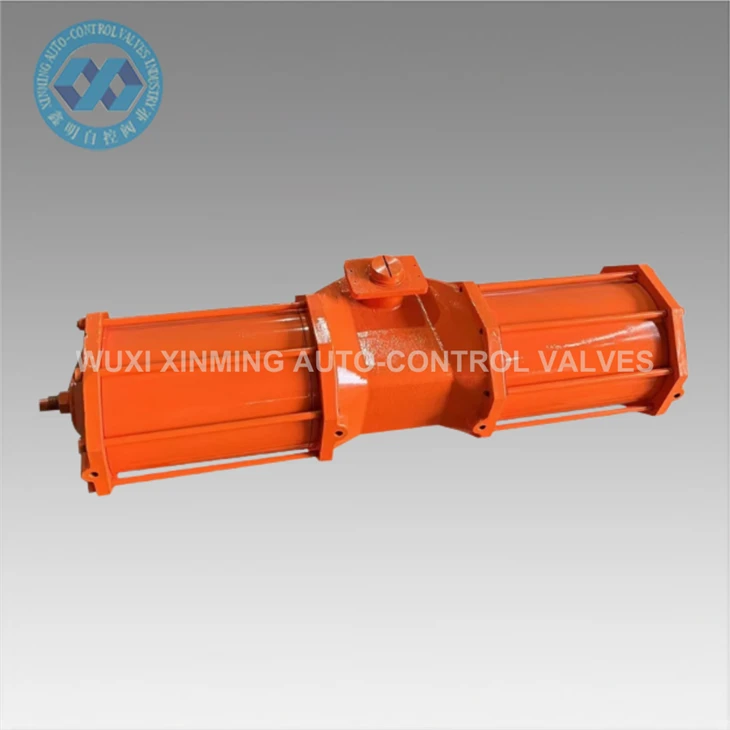

یکی دیگر از محصولات این استفروش مستقیم سازندگان با گشتاور بزرگ چنگال سوپاپ بزرگ نوع محرک پنوماتیک. این محرک خروجی گشتاور زیادی را فراهم می کند و آن را برای کاربردهایی که در آن شیرهای بزرگ نیاز به کار دارند ایده آل می کند. با فروش مستقیم از تولید کننده، مشتریان می توانند محصولات با کیفیت بالا را با قیمت های رقابتی دریافت کنند.
اهمیت انتخاب شیر برقی مناسب برای محرک های پنوماتیکی
انتخاب شیر برقی مناسب برای یک سیستم محرک پنوماتیک بسیار مهم است. اندازه شیر، سرعت جریان و زمان پاسخ باید با الزامات محرک مطابقت داشته باشد. دریچه ای که خیلی کوچک است ممکن است نتواند هوای کافی را به محرک برساند و در نتیجه حرکت آهسته یا ناقص ایجاد می شود. از طرف دیگر، یک سوپاپ بیش از حد بزرگ ممکن است باعث مصرف بیش از حد هوا و هزینه های عملیاتی بالاتر شود.
نتیجه گیری
در نتیجه، شیر برقی یک جزء ضروری در یک سیستم محرک پنوماتیک است. نقش حیاتی در کنترل جریان، جهت و سرعت حرکت محرک دارد. به عنوان یک تامین کننده محرک پنوماتیک، ما اهمیت این قطعات را درک می کنیم و طیف وسیعی از محصولات با کیفیت بالا را برای رفع نیازهای مشتریان خود ارائه می دهیم.
اگر در بازار محرک های پنوماتیکی هستید یا به اطلاعات بیشتری در مورد شیرهای برقی در سیستم های محرک پنوماتیک نیاز دارید، از شما دعوت می کنیم برای تهیه و بحث بیشتر با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در یافتن راه حل های مناسب برای برنامه های خاص خود کمک کند.
