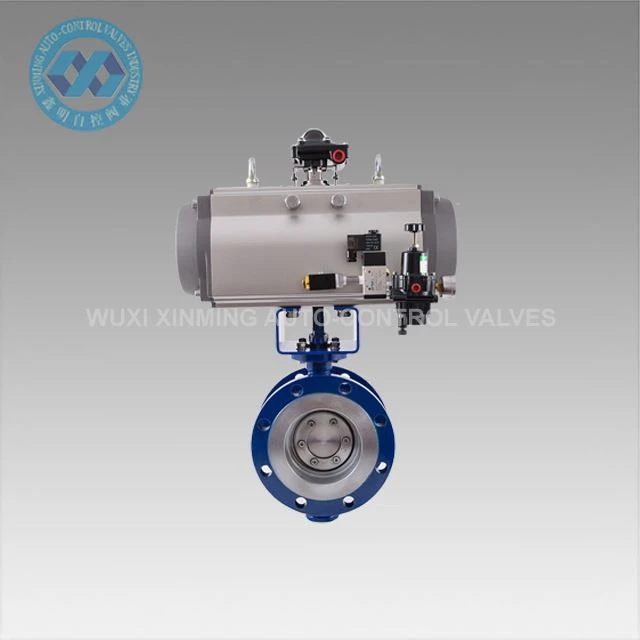

شیر پروانه ای ما با فلز به فلز یک راه حل کنترل جریان فشرده، سبک و مقرون به صرفه{0}} است که عملکرد همه کاره را در برنامه های مختلف ارائه می دهد. طراحی شده با پیکربندی ویفر{2}}برای نصب آسان فلنج، مخصوصاً برای سیستمهای لولهکشی محدود در فضا در آب، هوا، گاز و خدمات شیمیایی ملایم مناسب است. این شیر در شرایط سخت، از جمله-درجه حرارت بالا،-فشار و گرما{7} بالا{7}}حفظ خطوط لوله، ارائه عملکردهای باز/بستن قابل اعتماد و قابلیتهای تنظیم دقیق جریان، برتر است. طراحی بهینه آن ترکیبی از ساختار جمع و جور، ردپای کوچک و ساختار سبک با عملکرد انعطاف پذیر برای استفاده راحت در محیط های صنعتی متنوع است.

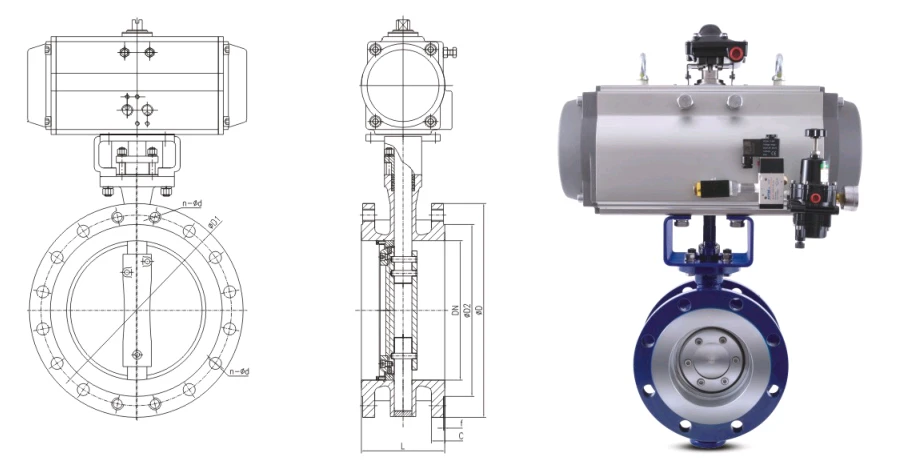

پارامتر فنی:
| قطر اسمی DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| استاندارد اجرایی | دامنه کاربرد | |||
| طراحی و ساخت | JB/T8527، GB/T12224، API609، ASME B16.34 و غیره. استاندارد | قطر اسمی | DN50-DN3600 2"-144" |
شیرهای مختلف ابعاد مختلفی دارند. لطفا برای جزئیات تماس بگیرید |
| فلنج اتصال | GB/T9113.1~9113.4، ASME B16.5، ASME B16.47 و غیره. استاندارد | فشار اسمی | PN2.5-PN260 Class150-Class1500 | |
| طول سازه | GB/T12221API609 IS05752 و غیره. استاندارد | محدوده دما | -196C-600C | |
| بازرسی و آزمایش | JB/T9092 GB/T26480 API598 IS05208 و غیره. استاندارد | روش اتصال | نوع فلنج، نوع لبه دار، نوع ویفر، نوع لگ و غیره. | |
| مواد بدنه | فولاد کربن، فولاد کروم مولیبدن، فولاد ضد زنگ آستنیتی، فولاد ضد زنگ دوبلکس، آلیاژ تیتانیوم، هاستلوی، مونل و غیره. | |||
ویژگی های محصول:
آب بندی فلزی ممتاز: صندلی و دیسک از جنس استنلس استیل سخت شده، خاموش شدن مطمئن-حتی پس از استفاده طولانی مدت
بالا-دمای/بالا-طراحی فشار: مناسب برای خدمات تا 650 درجه و درجه بندی فشار ANSI کلاس 600
جمع و جور و سبک وزن: 30 درصد سبک تر از شیرهای دروازه با امتیازات مشابه
جریان دو جهته: عملکرد آب بندی عالی در هر دو جهت جریان
مزایای طراحی:
طراحی سهگانه-از سایش جلوگیری میکند و نشت صفر را تضمین میکند
ساخت و ساز ایمن در آتش{0}}با استانداردهای API 607/6FA مطابقت دارد
گشتاور عملیاتی کم نیازهای محرک را کاهش می دهد
تعمیر و نگهداری{0}}عملکرد رایگان با عمر طولانی
کاربردهای معمولی:
فرآیندهای پالایشگاهی و پتروشیمی
سیستم های بخار نیروگاهی
انتقال گاز با دمای بالا-
پردازش شیمیایی با رسانه های ساینده
