ساختار اصلی
ماژول تبدیل الکتریکی
مبدل I/P: سیگنال فعلی به صورت خطی به سیگنال فشار (مانند موقعیت یابی آنالوگ) تبدیل می شود.
ریزپردازنده: هسته اصلی یاب هوشمند ، پردازش الگوریتم یکپارچه ، عملکرد خود تشخیص.
ماژول تقویت کننده پنوماتیک
رله پنوماتیک: سیگنال فشار هوا را تقویت می کند تا از فشار کافی برای هدایت دریچه های بزرگ اطمینان حاصل شود.
مکانیسم بازخورد
میله اتصال مکانیکی: برای انتقال سیگنال جابجایی ، ساقه را با موقعیت یار متصل می کند.
سنسورهای غیر تماسی: مانند سنسورهای عدم تمایل ، سایش مکانیکی را کاهش می دهند.
رابط تعامل انسان-ماشین
LCD Display: افتتاح شیر ، کد خطا و غیره.
دکمه عملکرد: برای کالیبراسیون محلی یا تنظیم پارامتر استفاده می شود.

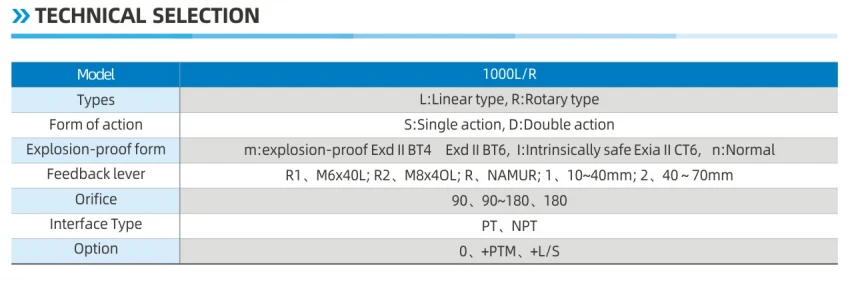

نقاط انتخاب

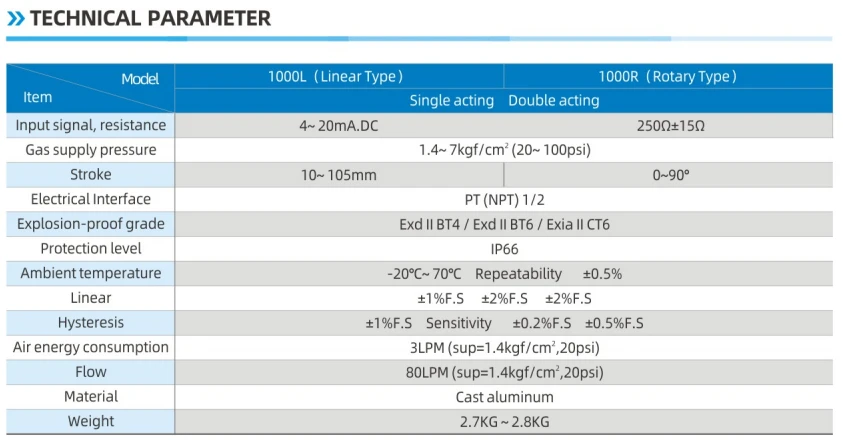

تطابق سیگنال
نوع سیگنال ورودی: 4-20 ma ، {1}} v ، پروتکل FieldBus.
فشار منبع هوای خروجی: معمولاً 0. 14-0. 7mpa ، نیاز به مطابقت با نیازهای محرک دارد.
مشخصه
الزامات رانش: با توجه به اندازه دریچه (مانند DN300 یا بیشتر به موقعیت یابی فشار بالا نیاز دارند).
نوع سکته مغزی: سکته مغزی مستقیم (مانند دریچه کره) در مقابل سکته مغزی زاویه (مانند دریچه توپ ، شیر پروانه).
نیازهای ویژه
الزامات ضد انفجار: صدور گواهینامه ATEX یا IECEX برای صنعت پتروشیمی مورد نیاز است.
سطح حفاظت: IP67 یا بالاتر برای برنامه های کاربردی در فضای باز.
طراحی تقسیم: بدنه دریچه درجه حرارت بالا باید از بدن موقعیت یابی جدا شود.
