معرفی محصول

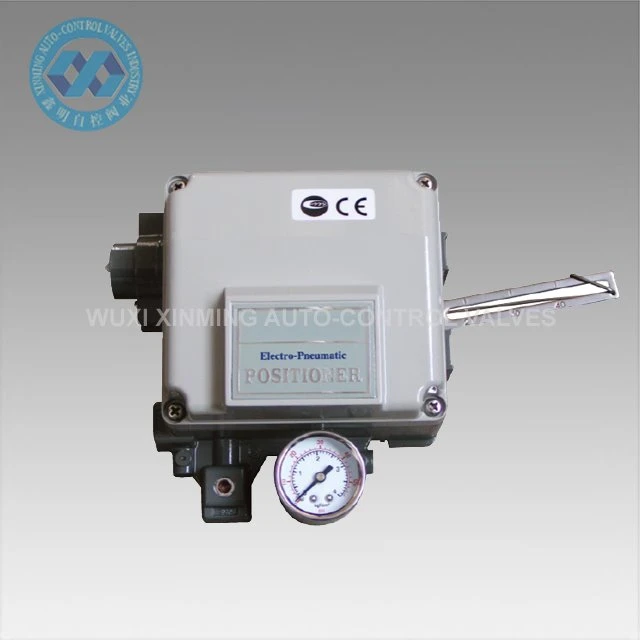

YT1000 Valve Positioner همراه با شیر کنترل پنوماتیک برای تشکیل یک حلقه کنترل حلقه بسته استفاده می شود. سیگنال جریان DC داده شده توسط سیستم کنترل به سیگنال گاز تبدیل می شود که شیر تنظیم را برای کنترل عملکرد شیر تنظیم می کند. در همان زمان، بازخورد با توجه به درجه باز شدن شیر تنظیم انجام می شود، به طوری که موقعیت سوپاپ را می توان به درستی با توجه به سیگنال کنترل خروجی سیستم قرار داد. پوزیشنر الکتریکی را می توان برای محرک های پنوماتیکی تک اثره (نوع فنری برگشتی) و دو اثره استفاده کرد.
نصب پوزیشنرهای شیر برقی- پنوماتیکی: این سری از نوع تنظیمی بوده و برای محرک های دو یا تک اثره با سیگنال فیدبک ورودی و خروجی 4-20 mA طراحی شده است. محرک پنوماتیکی مجهز به موقعیت گیر و براکت شیر برقی-پنوماتیکی است که اهرم بازخورد را از طریق شیار پینیون NAMUR که توسط 4 پیچ بسته می شود، به هم وصل می کند. خط لوله منبع هوا را می توان برای تحقق کنترل تنظیم متصل کرد.
پارامترهای فنی
موقعیتدهنده شیر برقی پنوماتیک سری 1000 با شیر کنترل پنوماتیک برای تشکیل یک حلقه کنترل حلقه بسته استفاده میشود. سیگنال جریان DC که توسط سیستم کنترل داده میشود به سیگنال گاز تبدیل میشود که شیر تنظیم را هدایت میکند تا عملکرد شیر تنظیم را کنترل کند. در عین حال. بازخورد با توجه به درجه باز شدن شیر تنظیم انجام می شود، به طوری که موقعیت سوپاپ را می توان به درستی با توجه به سیگنال کنترل خروجی سیستم قرار داد. موقعیت گیر الکتریکی را می توان برای تک اثر (نوع فنری-بازگشت) و دو اثر استفاده کرد. محرک های پنوماتیکی. نصب پوزیشنرهای شیر برقی- پنوماتیکی: این سری از نوع تنظیمی است و برای محرک های دو کنشگر یا تک اثره با سیگنال های ورودی و خروجی 4-20 mAfeedback طراحی شده است. محرک پنوماتیک مجهز به موقعیت گیر و براکت شیر برقی-پنوماتیکی است. اتصال اهرم بازخورد از طریق شیار پینیون NAMUR، که توسط 4 پیچ بسته می شود. خط لوله منبع هوا را می توان برای تحقق کنترل تنظیم وصل کرد.

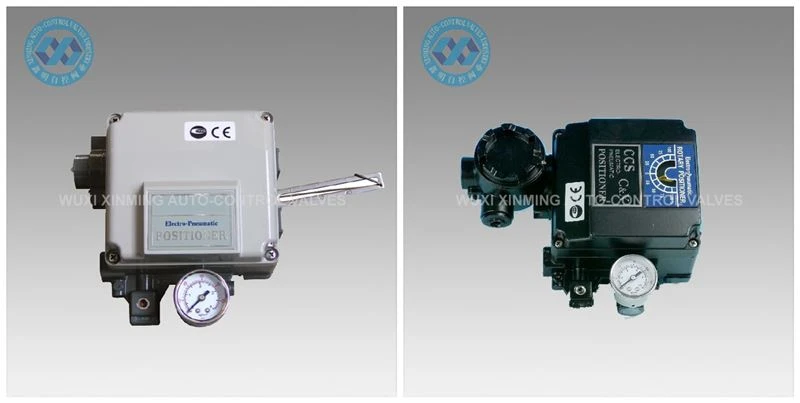

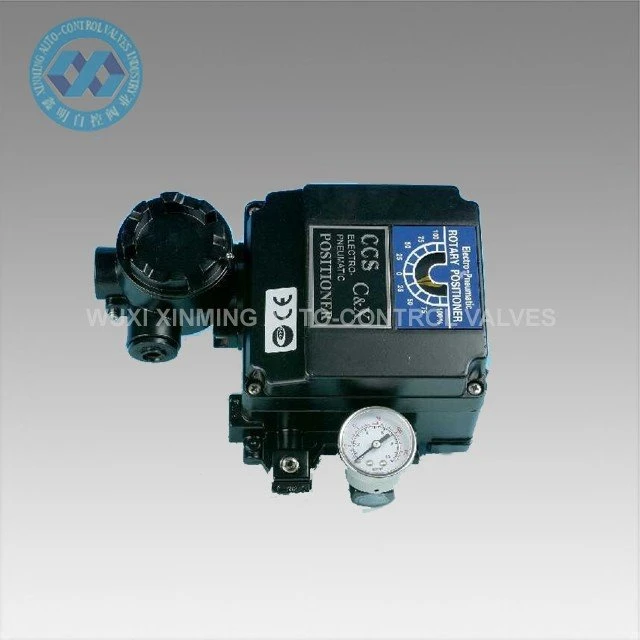

مورد | مدل | 1000 لیتر (نوع خطی) | 1000R (نوع چرخشی) |
تک بازیگری بازی دوگانه | |||
سیگنال ورودی، مقاومت | 4٪ 7e20Ma.dc 250Ω±15Ω | ||
فشار عرضه گاز | 1.4 تا 7 کیلوگرم بر سانتی متر²（20 تا 100 psi） | ||
سکته | 10 ~ 105 میلی متر | 0-90درجه | |
رابط الکتریکی | PT (NPT) 1٪ 2f2 | ||
درجه ضد انفجار | EXD II BT4٪ 2fExd II BT6 ٪ 2fExia II CT6 | ||
سطح حفاظت | ای پی 66 | ||
دمای محیط | -20درجه~70درجهتکرارپذیری ±0.5% | ||
خطی | ±1%F.S ±2% F.S ±2% F.S | ||
هیسترزیس | ±1%F.S حساسیت±0.2%F.S ±0.5% F.S | ||
مصرف انرژی هوا | 3LPM (sup٪ 7b٪ 7b 1٪ 7d٪ 7d.4kgf٪ 2fcm²,20psi) | ||
جریان | 80LPM (sup٪ 7b٪ 7b 1٪ 7d٪ 7d.4kgf٪ 2fcm²,20psi) | ||
مواد | آلومینیوم ریخته گری | ||
وزن | 2.7 کیلوگرم ~ 2.8 کیلوگرم | ||
مدل | 1000L/R |

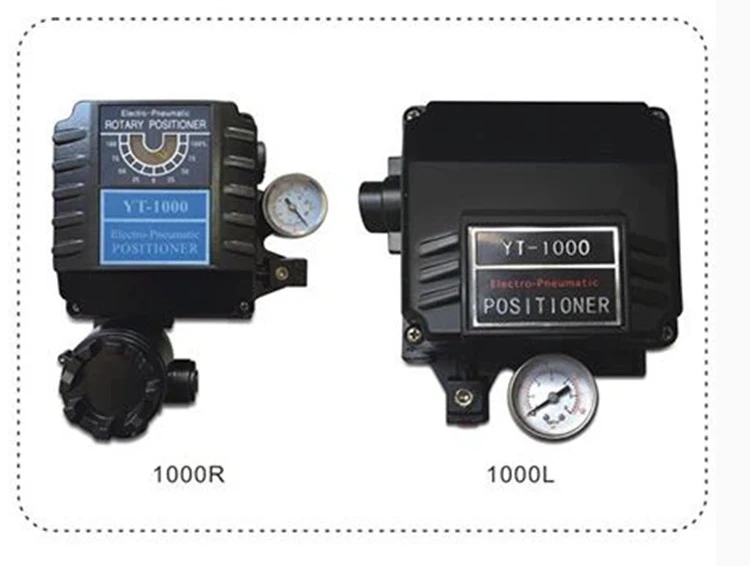

انواع | L: نوع خطی، R: نوع چرخشی |
شکل عمل | S: اقدام تک، D: اقدام دوگانه |
فرم ضد انفجار | M: Exd II BT4 ضد انفجار Exd II BT6, I: Exia II CT6 ایمن ذاتی,ن: عادی |
اهرم بازخورد | R1,M6*40L;R2,M8*40L;R,نامور؛ 1,10 ~ 40 میلی متر؛ 2,40 تا 70 میلی متر |
روزنه | 90,90~180,180 |
نوع رابط | Pt,ان.بی.ای |
گزینه | 0,+ PTM, +L/S |
معرفی شرکت
از سال 2007، WUXI XINMING AUTO-CENTROL VALVES INDUSTRY CO., LTD تاسیس کرده است.
ما عمدتاً محرک پنوماتیک، شیر توپی پنوماتیک، شیر پروانه ای پنوماتیک، شیر کنترل پنوماتیک / الکتریکی و غیره را تولید می کنیم.
شرکت ما دارای تجهیزات پردازش پیشرفته و تجهیزات آزمایش پیچیده است. تجهیزات پردازش ما شامل ماشین تراش، ماشین فرز، دستگاه حفاری، رنده، ماشین حفاری، ماشین تراش CNC، مراکز ماشینکاری CNC و سایر تجهیزات است. در مجموع 30 مجموعه وجود دارد که 5 مجموعه مرکز ماشین عمودی وارداتی و چندین مجموعه تراش CNC پیشرفته وجود دارد.
سوالات متداول
س 1: ظرفیت شرایط پرداخت؟
A 1: T/T، L/C، Western Union.
س 2: شرایط تجارت؟
A 2: مطابق با Incoterms 2010، معمولاً با EXW، FOB shanghai، CFR، CIF و DDU.
س 3: اعتبار نقل قول؟
الف 3: ظرف 30 روز.
س 4: روش های حمل و نقل؟
الف 4: از طریق دریا، از طریق هوا، از طریق سریع السیر یا راه آهن.
س 5: گارانتی؟
A 5: یک سال ضمانت کیفیت به صورت رایگان و خدمات پرداخت مادام العمر.
س 6: نصب و آموزش؟
A 6: راهنمای ویدیویی معمولی برای نصب. در صورت لزوم، خدمات مهندسی در خارج از کشور پولی ارائه می شود.
