معرفی محصول
از عملگر پنوماتیک آلومینیومی برای کنترل دریچه های پروانه ای، دریچه های توپ، و ماشین آلات با حرکت دوار به صورت خودکار استفاده می شود.
ویژگی های طراحی
1. بدنه شیر و پیستون سخت anodized.
۲- مگر اینکه پیچ شاخص پلاستیک باشد، تمام پیچ های دیگر SS304 هستند.
۳- تورک های خروجی بزرگ و کوچک اختیاری هستند.
جزئیات سریع

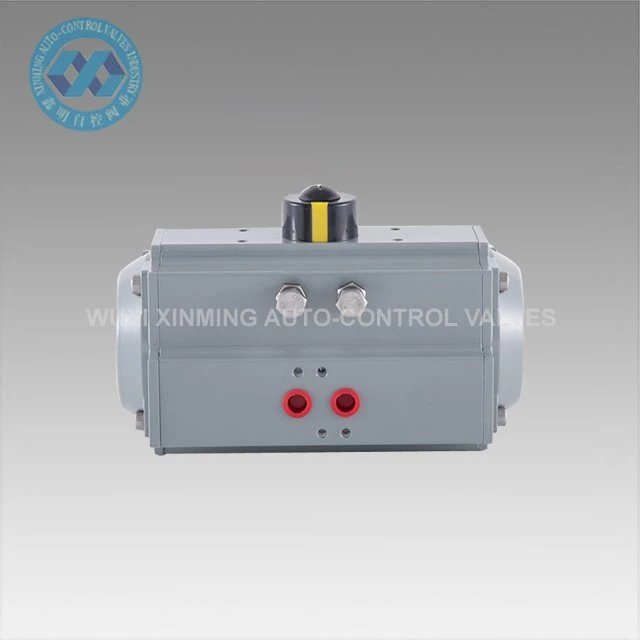

نام محصول: آلومینیوم عملگر پنوماتیک
نام تجاری: XM، و OEM نیز پذیرفته شده است
اندازه فعال کننده: 32mm-400mm
زاویه دوار: 0°~90°(±5°)
محدوده دمای کار: -20 درجه سانتی گراد~ +80 درجه سانتی گراد(استاندارد)
-40°C~+80°C(دمای پایین)
-15°C~150°C(دمای بالا)
فشار عرضه هوا: 0.2~0.8MPa, 10Mpa حداکثر
اتصال بالا: VDI/VDE3845 NAMUR
اتصال پایین: ISO 5211 و DIN3337
مواد: آلومینیوم
ساختار: رک و پینیون، پیستون رک دوگانه
درمان سطح بدن فعال کننده: آنودیزه سخت با پوشش اپوکسی کامل (در برابر خورنده خفیف)
پایان کلاه رنگ : خاکستری سیاه و سفید ، سیاه و سفید ، آبی تیره ، آبی آسمان ، قرمز ، نارنجی ، سبز ، و غیره.
گواهینامه: CE, ATEX, SIL3, ISO9001:2016
پارامتر فنی
XM آلومینیوم پنوماتیک عملگر خروجی جدول تورک
مدل | فشار هوای ورودی(unit:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
تورک خروجی فشار هوا(n.m) | ||||||
ایکس ام-دی ای۳۲ | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
ایکس ام-دی ای۴۰ | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
ایکس ام-دی ای۵۲ | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
ایکس ام-دی۶۳ | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
ایکس ام-دی ای۷۵ | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
ایکس ام-دی۸۳ | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
ایکس ام-دی۹۲ | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
ایکس ام-دی ای۱۰۵ | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
ایکس ام-دی ای۱۲۵ | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
ایکس ام-دی ای۱۴۰ | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
ایکس ام-دی ای۱۶۰ | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
ایکس ام-دی ای۱۹۰ | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
ایکس ام-دی ای۲۱۰ | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
ایکس ام-دی۲۴۰ | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
ایکس ام-دی۲۷۰ | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
ایکس ام-دی ای۳۰۰ | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
ایکس ام-دی ای۳۵۰ | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
ایکس ام-دی ای۴۰۰ | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
قطعات یدکی و مواد

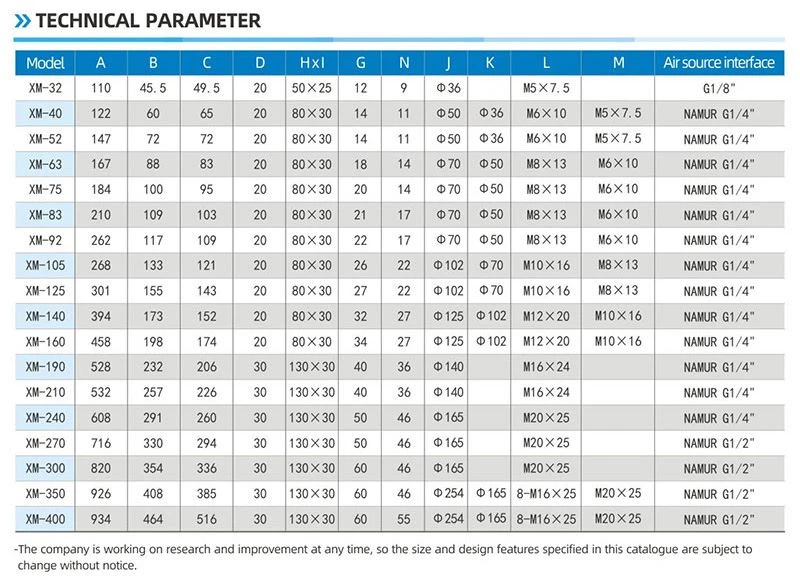

نمودار ابعاد
معرفی شرکت
از سال 2007 ، WUXI XINMING خودکار کنترل دریچه های صنعت شرکت ، با مسئولیت محدود تاسیس شده است.
ما به طور عمده تولید پنوماتیک Actuator، شیر توپ پنوماتیک، شیر پروانه پنوماتیک، پنوماتیک / شیر کنترل الکتریکی، و غیره.
شرکت ما دارای تجهیزات پردازش پیشرفته و تجهیزات تست پیچیده است. تجهیزات پردازش ما شامل ماشین آلات، ماشین فرز، ماشین خسته کننده، پلانر، ماشین حفاری، ماشین آلات CNC، مراکز ماشینکاری CNC و تجهیزات دیگر است. مجموعا وجود دارد 30 مجموعه, که از آنها وجود دارد 5 مجموعه وارداتی عمودی مرکز ماشین و چند مجموعه پیشرفته CNC ماشین آلات.
توانایی عرضه:10000 واحد در ماه پنوماتیک روتاری Actuator
Packing & Delivery
جزئیات بسته بندی: 1). کارتن جداگانه با بسته بندی فوم در داخل
2). مورد سه لا برای حمل و نقل اقیانوس
3). پالت پلیوود برای حمل و نقل هوا
بندر خروج:شانگهای، چین
زمان انجام کار:
کمیت(واحدها) | 1-50 | 51-1000 | 1001-10000 | >10001 |
است. زمان (روز) | کالا در سهام | 7 | 20 | مذاکره شود |
