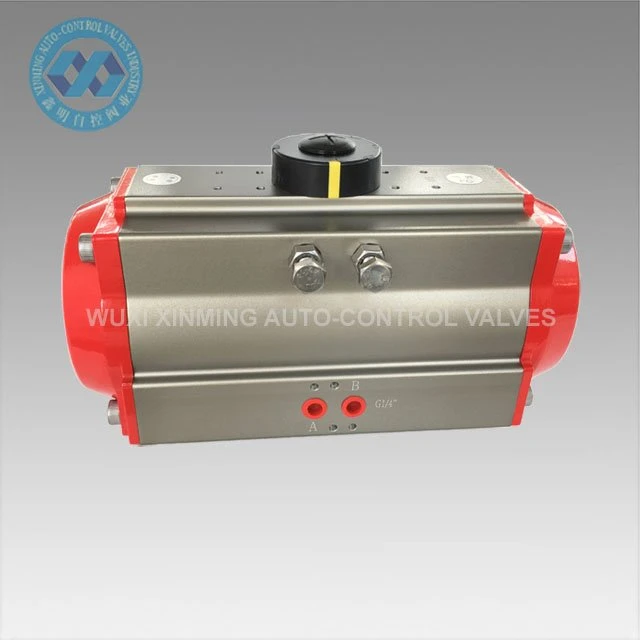

محرک های چرخشی پنوماتیک از هوای فشرده برای تولید انرژی عملیاتی استفاده می کنند. برخی برای کنترل از راه دور شیرها طراحی شده اند. محرک های چرخشی پنوماتیکی بادوام هستند، نیروهای زیادی را نسبت به اندازه خود ارائه می دهند و می توانند در محیط های خطرناک استفاده شوند.
جزئیات محصول:
| نام محصول | محرک چرخشی پنوماتیک |
| نام برند | XM و OEM نیز پذیرفته می شوند |
| اندازه محرک | 32mm-400mm |
| زاویه چرخشی | 0 درجه ~ 90 درجه (5± درجه) |
| محدوده دمای کاری |
-20 درجه ~ +80 درجه (استاندارد) -40 درجه ~+80 درجه (دمای پایین) -15 درجه ~ 150 درجه (درجه حرارت بالا) |
| فشار تامین هوا | 0.2 تا 0.8 مگاپاسکال، حداکثر 10 مگاپاسکال |
| اتصال بالا | VDI/VDE3845 NAMUR |
| اتصال پایین | ISO 5211 و DIN 3337 |
| مواد | آلیاژ آلومینیوم |
| ساختار | رک و پینیون، پیستون قفسه دوتایی |
| درمان سطح بدنه محرک | آنودایز سخت- |
| رنگ درپوش انتهایی | سیاه، سیاه، آبی تیره، آبی آسمانی، قرمز، نارنجی، سبز و غیره. |
| گواهینامه | CE، ATEX، SIL3، ISO9001:2016 |

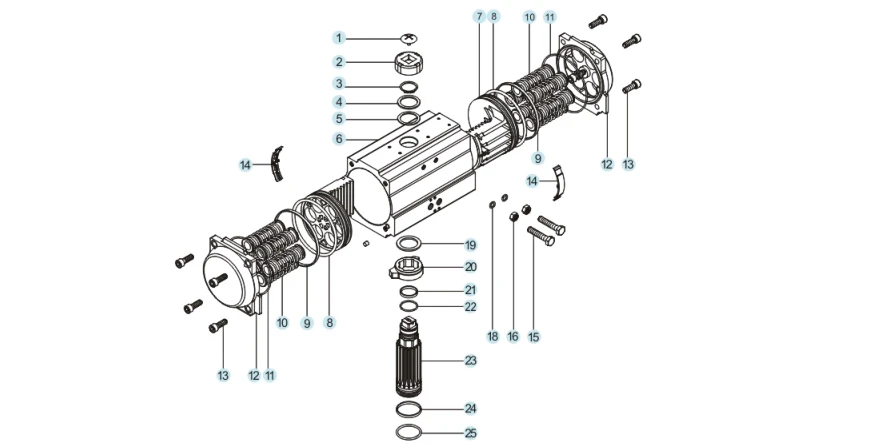

قطعات یدکی و مواد:
| نه | قطعه یدکی | مقدار | مواد | درمان ضد خوردگی | مواد اختیاری |
| 1 | پیچ نشانگر | 1 | پلاستیک مهندسی | ||
| 2 | شاخص | 1 | پلاستیک مهندسی | ||
| 3 | دایره | 1 | فولاد ضد زنگ | ||
| 4 | واشر | 1 | فولاد ضد زنگ | ||
| 5 | واشر بیرونی | 1 | تترا فلوئورو | ||
| 6 | بدنه سیلندر | 1 | آلیاژ آلومینیوم | اکسیداسیون سخت و غیره | |
| 7 | پیستون | 2 | آلیاژ آلومینیوم | اکسیداسیون سخت | فولاد ضد زنگ |
| 8 | رینگ O پیستون | 2 | NBR | VITON/لاستیک سیلیکونی | |
| 9 | بلبرینگ پیستون | 2 | پلاستیک مهندسی | ||
| 10 | مونتاژ فنری | 0-12 | فولاد فنری | فرو بردن رنگ | |
| 11 | حلقه O درپوش انتهایی | 2 | NBR | VITON/لاستیک سیلیکونی | |
| 12 | سرپوش انتهایی | 2 | آلیاژ آلومینیوم | پوشش پودری و غیره | |
| 13 | پیچ درپوش انتهایی | 8 | فولاد ضد زنگ | ||
| 14 | راهنمای پیستون | 2 | پلاستیک مهندسی | ||
| 15 | پیچ قابل تنظیم | 2 | فولاد ضد زنگ | ||
| 16 | مهره پیچ قابل تنظیم | 2 | فولاد ضد زنگ | ||
| 17 | اسپیسر پیچ قابل تنظیم | 2 | فولاد ضد زنگ | اختیاری | |
| 18 | حلقه O پیچ قابل تنظیم | 2 | NBR | VITON/لاستیک سیلیکونی | |
| 19 | واشر داخلی | 1 | پلاستیک مهندسی | ||
| 20 | دوربین | 1 | فولاد آلیاژی | ||
| 21 | بلبرینگ شفت بالایی | 1 | پلاستیک مهندسی | ||
| 22 | حلقه O شفت بالایی | 1 | NBR | VITON/لاستیک سیلیکونی | |
| 23 | پینیون | 1 | فولاد آلیاژی | آبکاری نیکل / آبکاری کروم | فولاد ضد زنگ |
| 24 | بلبرینگ شفت پایین | 1 | پلاستیک مهندسی | ||
| 25 | حلقه O شافت پایین | 1 | NBR | VITON/لاستیک سیلیکونی |

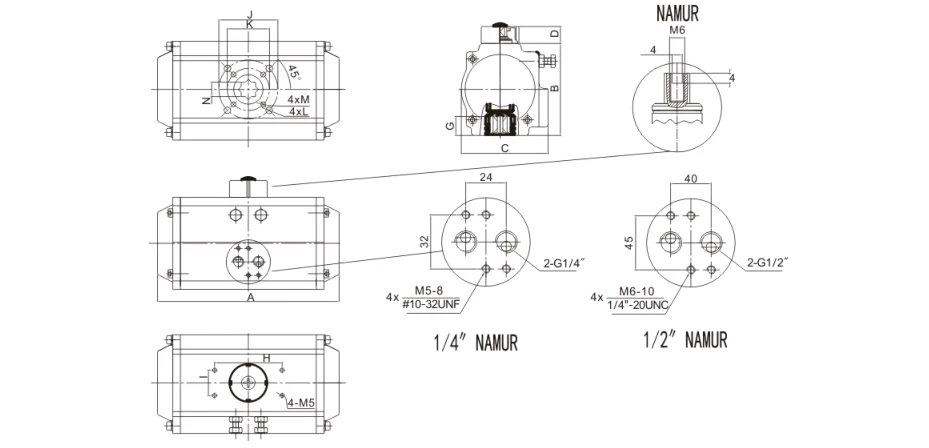

نمودار ابعاد:
مشخصات محصول:
| مدل | A | B | C | D | H×I | G | N | J | K | L | M | واسط منبع هوا |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
مزیت
1) تمام قطعات یدکی مهم با آنودایز سخت درمان می شوند تا استحکام آنها تا حد زیادی افزایش یابد تا از عملکرد خوب و عمر کاری اطمینان حاصل شود.
2) همه فرآیندها یک بار- توسط CNC شکل میگیرند تا از صحت و طول عمر فرآیند اطمینان حاصل شود.
برنامه
محرک های چرخشی پنوماتیک را می توان در محیط های مختلف اشتعال پذیر، خورنده، گرد و غبار، میدان مغناطیسی قوی، تشعشع، ارتعاش، و خوردگی محیط های داخلی یا خارجی اعمال کرد و به طور گسترده در برق، پتروشیمی، متالورژی، نفت، گاز طبیعی، شهرها، ساختمان ها و سایر زمینه ها استفاده می شود. صنایع شیمیایی، پالایش نفت، معدن، نیروگاه ها، متالورژی، ساخت و ساز، پزشکی، غذا، گاز طبیعی، تحقیقات علمی و غیره.
توانایی تامین
توانایی تامین: 10000 واحد در ماه، محرک چرخشی پنوماتیک
بسته بندی و تحویل
جزئیات بسته بندی:
1) کارتن جداگانه با بسته بندی فوم داخل
2) جعبه تخته سه لا برای حمل و نقل اقیانوس
3) پالت تخته سه لا برای حمل و نقل هوایی
بندر مبدا: شانگهای، چین
زمان تحویل:
|
مقدار (واحد) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
برآورد زمان (روز) |
کالاهای موجود در انبار |
7 |
20 |
مورد مذاکره قرار گیرد |
خدمات ما
1) خط تلفن 7x24 ساعته
2) کنترل کیفیت دقیق
3) کیفیت خوب با قیمت مناسب
4) خدمات پس از- عالی
5) پشتیبانی فنی آنلاین
6) زمان تحویل سریع

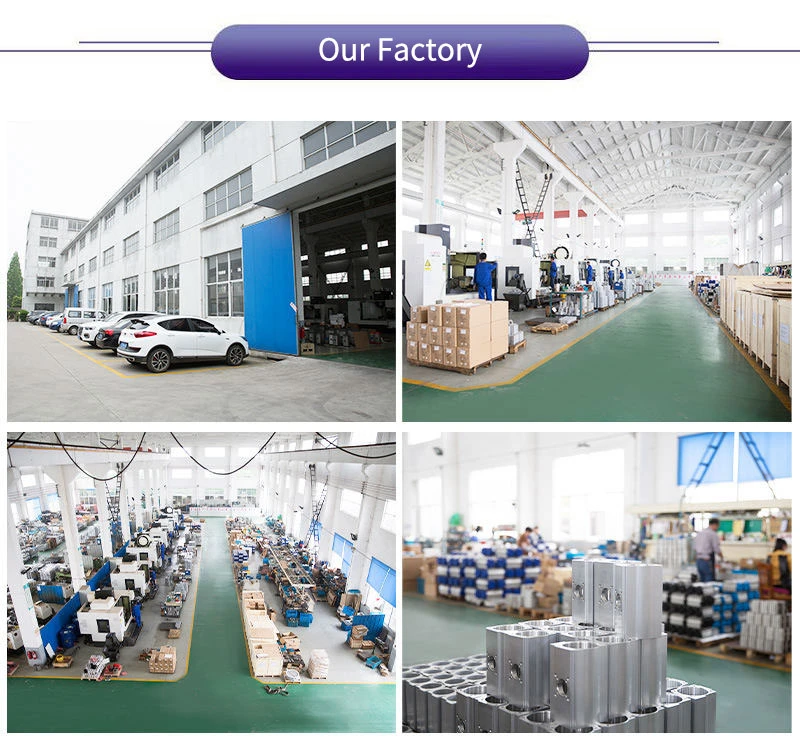

درباره ما:
Wuxi Xinming Auto{0}}Control Valves Co., Ltd. متخصص در تولید محرکهای پنوماتیک سری XM دارای گواهی ISO9001 و شیرهای کنترل خودکار، مطابق با استانداردهای ISO5211/DIN3337/VDI/VDE-3845/NAMUR است. با قابلیتهای پیشرفته تحقیق و توسعه و امکانات تولید، محصولات ما به صنایع مختلف، از جمله نفت و گاز، شیمیایی و نیروگاهها خدمات میدهند و تعهد ما به «اول فناوری، تعالی کیفیت» را از طریق راهحلهای نوآورانه و عملکرد قابل اعتماد نشان میدهند.
