معرفی محصول

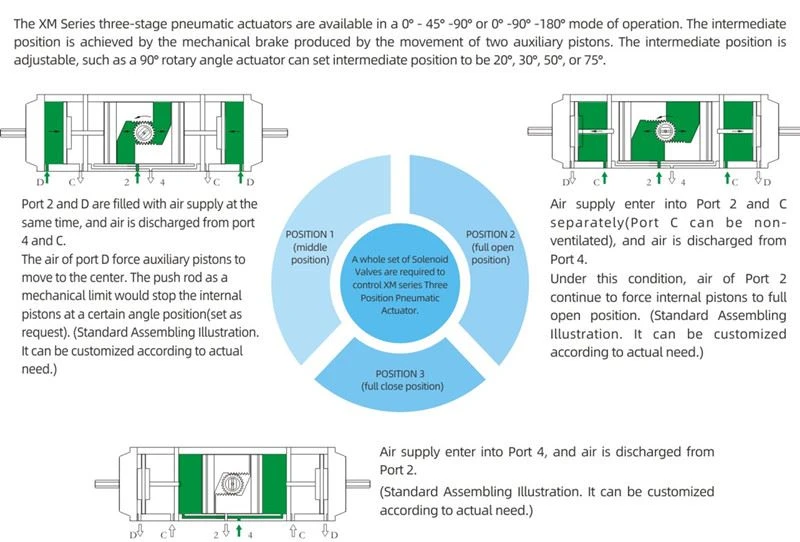

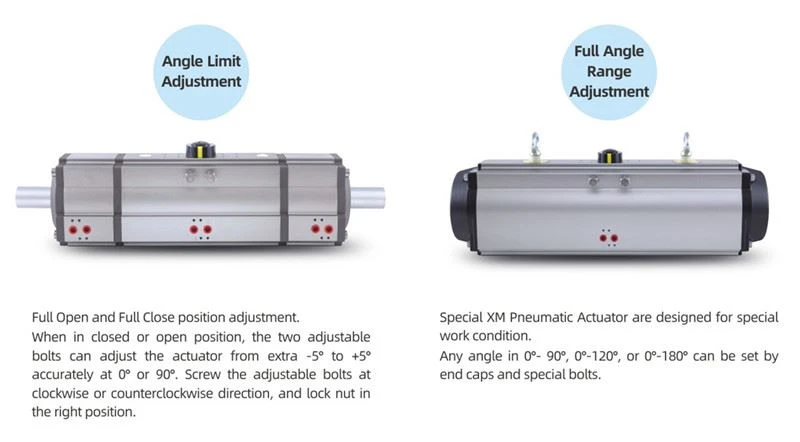

محرکهای پنوماتیکی سه مرحلهای سری XM در حالت 0 درجه - 45 درجه -90 درجه یا 0 درجه -90 درجه -180 درجه در دسترس هستند. عمل. موقعیت میانی توسط ترمز مکانیکی حاصل از حرکت دو پیستون کمکی به دست می آید. موقعیت میانی قابل تنظیم است، مانند یک محرک زاویه چرخشی 90 درجه می تواند موقعیت میانی را 20 درجه، 30 درجه، 50 درجه یا 75 درجه تنظیم کند.
جزئیات سریع

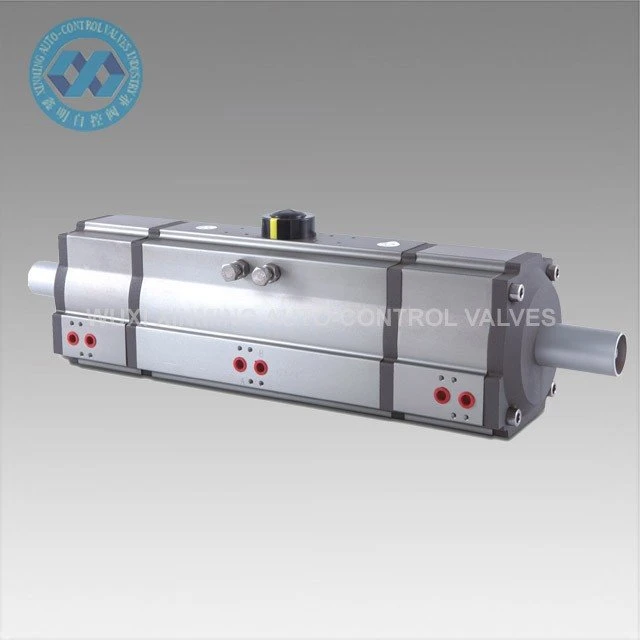

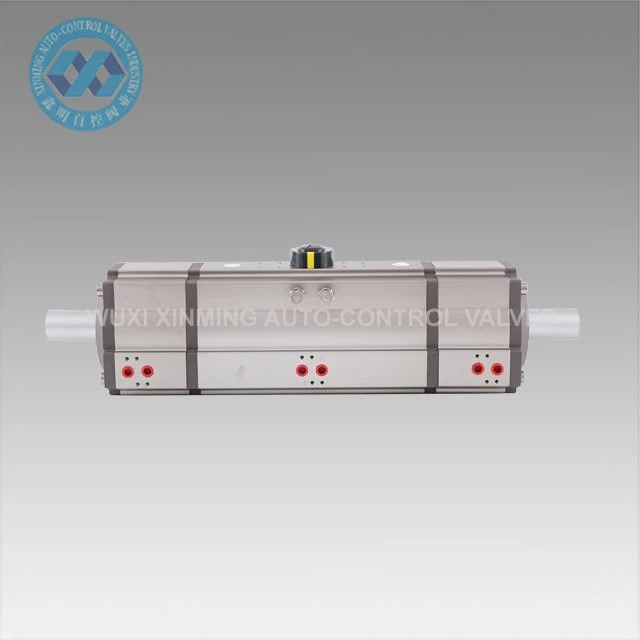

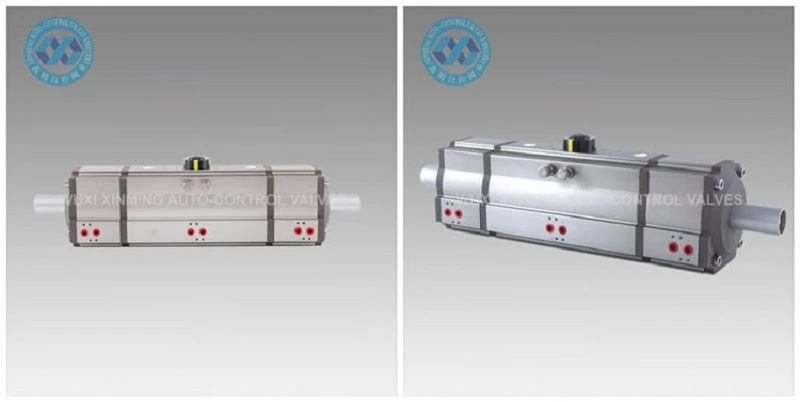

نام محصول: محرک پنوماتیک 3 موقعیت
نام تجاری: XM و OEM نیز پذیرفته می شود
اندازه محرک: 32mm-400mm
زاویه چرخشی: 0 درجه ~180 درجه (5± درجه)
محدوده دمای کاری: -20 درجه ~ به علاوه 80 درجه (استاندارد)
-40 درجه ~ به علاوه 80 درجه (دمای پایین)
-15 درجه ~150 درجه (دمای بالا)
فشار هوا: {{0}}.2~0.8MPa، حداکثر 10Mpa
اتصال بالا: VDI/VDE3845 NAMUR
اتصال پایین: ISO 5211 و DIN3337
جنس: آلیاژ آلومینیوم
ساختار: قفسه و پینیون، پیستون قفسه دوگانه
درمان سطح بدنه محرک: آنودایز سخت یا اکسیداسیون غوطه ور
رنگ کلاه انتهایی: خاکستری سیاه، سیاه، آبی تیره، آبی آسمانی، قرمز، نارنجی، سبز و غیره.
گواهینامه: CE، ATEX، SIL3، ISO9001: 2016
مزایای عملگرهای پنوماتیکی
1. سیگنال گاز پیوسته و جابجایی خطی خروجی را بپذیرید (پس از اضافه کردن دستگاه تبدیل برق/گاز، می تواند سیگنال الکتریکی پیوسته را نیز بپذیرد)، و برخی می توانند جابجایی زاویه ای را در صورت مجهز شدن به بازوی راکر تولید کنند.
2. کارکردهای مثبت و منفی دارد.
3. سرعت حرکت زیاد است، اما با افزایش بار، سرعت کندتر می شود.
4. نیروی خروجی مربوط به فشار عملیاتی است.
5. قابلیت اطمینان بالا، اما شیر پس از قطع شدن منبع گاز قابل نگهداری نیست (پس از افزودن شیر نگهدارنده می توان آن را حفظ کرد).
6. درک کنترل بخش و کنترل برنامه ناخوشایند است.
7. نگهداری ساده و سازگاری خوب با محیط.
8. توان خروجی زیاد است.
9، با عملکرد ضد انفجار.
قابلیت ارائه
توانایی تامین: 10000 واحد در ماه محرک چرخشی پنوماتیک
بسته بندی و تحویل
جزئیات بسته بندی: 1). کارتن جداگانه با بسته بندی فوم داخل
2). جعبه تخته سه لا برای حمل و نقل اقیانوس
3). پالت تخته سه لا برای حمل و نقل هوایی
مزیت - فایده - سود - منفعت
1) تمام قطعات یدکی مهم با آنودایز سخت درمان می شوند تا استحکام را تا حد زیادی افزایش دهند تا از عملکرد خوب و عمر کاری اطمینان حاصل شود.
2) تمام فرآیندها توسط CNC یک بار تشکیل می شوند تا از دقت فرآیند و عمر کاری اطمینان حاصل شود.
پارامتر فنی
جدول گشتاور خروجی محرک پنوماتیک موقعیت XM 3
مدل | فشار هوای ورودی (واحد: بار) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
گشتاور خروجی فشار هوا (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
