معرفی محصول
AT Pneumatic Actuator برای کنترل خودکار شیرهای پروانه ای ، شیرهای توپی و ماشین آلات با حرکت چرخشی استفاده می شود. پیستون های دوجداره آلیاژ آلومینیوم ریخته گری دقیق با عملیات اکسیداسیون سخت دقت زاویه چرخشی و عمر مفید را بهبود می بخشد. محرک های چرخشی پنوماتیک رک و پینیون از نظر سبک منحصر به فرد ، از نظر تکنولوژی پیشرفته ، از نظر ساخت دقیق ، از نظر اقتصادی مقرون به صرفه و جمع و جور هستند و می توانند به طور مستقیم با سایر لوازم جانبی برای بهبود کارایی و صرفه جویی مجهز شوند.
جزئیات سریع

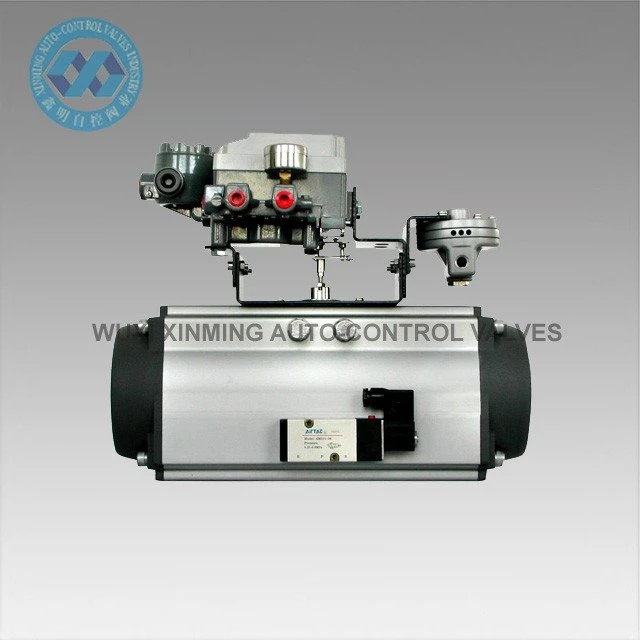

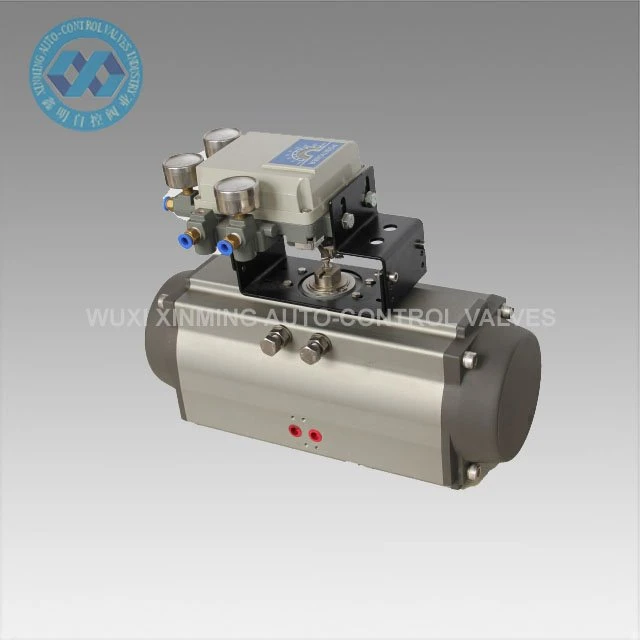

نام محصول: AT Pneumatic Actuator
نام تجاری: XM و OEM نیز پذیرفته می شود
اندازه محرک: 32 تا 400 میلی متر
زاویه چرخشی: 0 ° ~ 90 ° (± 5 °)
محدوده دمای کار: -20 ℃ ~ +80 ℃ (استاندارد)
-40 ℃ ~ +80 ℃ (دمای پایین)
-15 ℃ ~ 150 ℃ (درجه حرارت بالا)
فشار تأمین هوا: 0.2 ~ 0.8 مگاپاسکال ، حداکثر 10 مگاپاسکال
اتصال بالا: VDI/VDE3845 NAMUR
اتصال پایین: ISO 5211 و DIN3337
جنس: آلیاژ آلومینیوم
ساختار: رک و پینیون ، پیستون رک دوگانه
درمان سطح بدن محرک: آنودایز سخت یا اکسیداسیون شیب دار
رنگ کلاه انتهایی: سیاه خاکستری ، سیاه ، آبی تیره ، آبی آسمانی ، قرمز ، نارنجی ، سبز و غیره.
صدور گواهینامه: CE ، ATEX ، SIL3 ، ISO9001: 2016
پارامتر فنی
XM AT PUEUMATIC ACTUATOR OUTPUT TORQUE TABLE
مدل | فشار هوا ورودی (واحد: بار) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
گشتاور خروجی فشار هوا (نیوتن متر) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

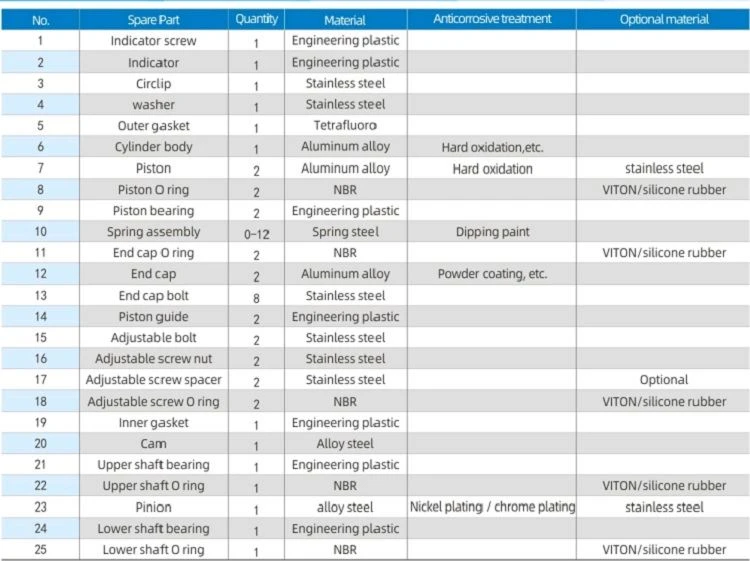

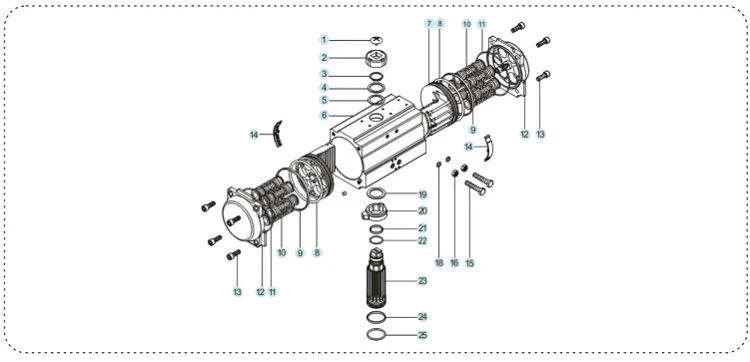

قطعات یدکی و مواد

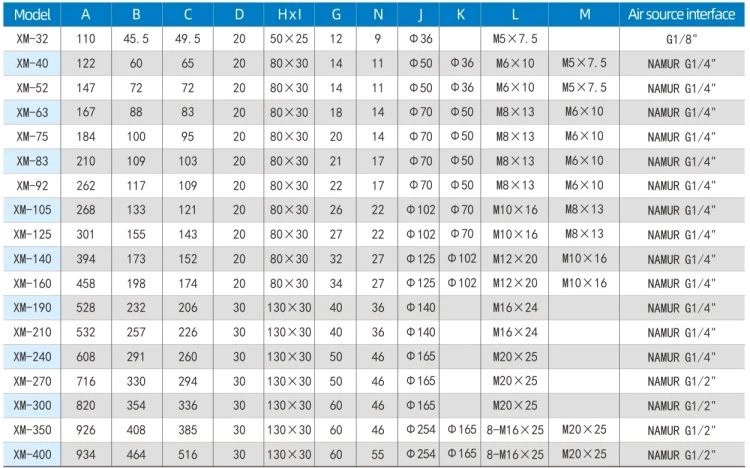

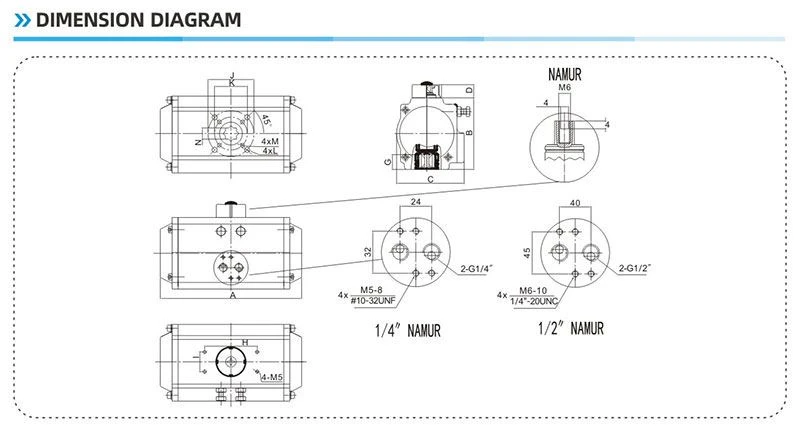

نمودار ابعاد
مزیت - فایده - سود - منفعت
1) همه قطعات یدکی مهم با سختی آنودایز درمان می شوند تا استحکام را تا حد زیادی افزایش دهند تا از عملکرد خوب و عمر مفید اطمینان حاصل شود.
2) تمام فرآیندها یکبار توسط CNC تشکیل می شوند تا از دقت و طول عمر فرآیند اطمینان حاصل شود.
معرفی شرکت
از سال 2007 ، WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO.، LTD تاسیس کرده است.
ما عمدتا محرک پنوماتیک ، سوپاپ پنوماتیک ، شیر پروانه پنوماتیک ، شیر کنترل پنوماتیک/برق و غیره تولید می کنیم.

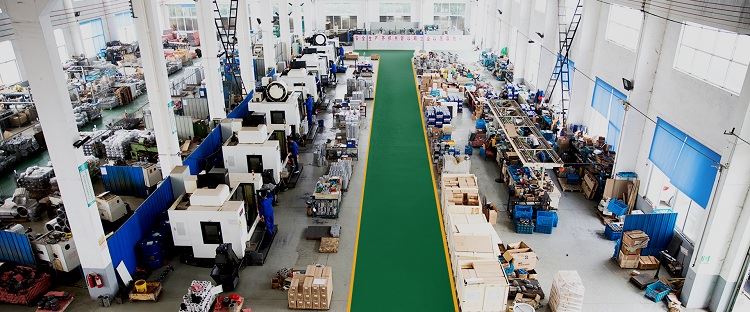

شرکت ما دارای تجهیزات پردازش پیشرفته و تجهیزات تست پیچیده است. تجهیزات پردازش ما شامل تراش ، دستگاه فرز ، ماشین خسته کننده ، پلان ، دستگاه حفاری ، ماشین تراش CNC ، مراکز ماشینکاری CNC و سایر تجهیزات است. در کل 30 دستگاه وجود دارد که 5 دستگاه از آنها مرکز دستگاه عمودی وارد شده و چندین دستگاه ماشین تراش پیشرفته CNC وجود دارد.
