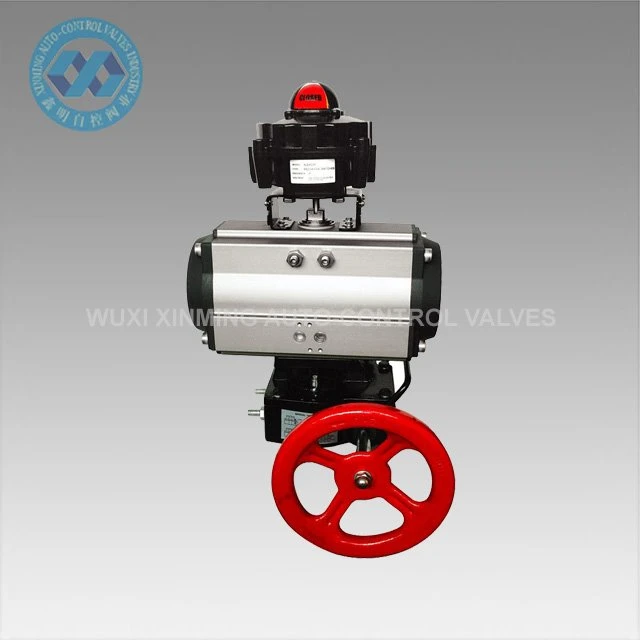

معرفی محصول

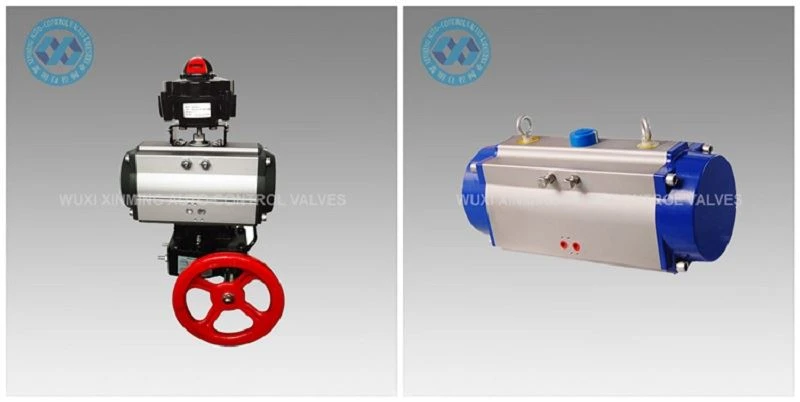

فعال کننده پنوماتیک روشن و خاموش برای کنترل خودکار شیرهای پروانه ای ، شیرهای توپی و ماشین آلات با حرکت چرخشی استفاده می شود. پیستون های دوجداره آلیاژ آلومینیوم ریخته گری دقیق با عملیات اکسیداسیون سخت دقت زاویه چرخشی و عمر مفید را بهبود می بخشد. بدنه محرک با اکسیداسیون سخت می تواند به طور موثر از خراش جلوگیری کند.
جزئیات سریع
نام محصول: فعال کننده پنوماتیک روشن و خاموش
نام تجاری: XM و OEM نیز پذیرفته می شود
اندازه محرک: 32 تا 400 میلی متر
زاویه چرخشی: 0 ° ~ 90 ° (± 5 °)
محدوده دمای کار: -20 ℃ ~ +80 ℃ (استاندارد)
-40 ℃ ~ +80 ℃ (دمای پایین)
-15 ℃ ~ 150 ℃ (درجه حرارت بالا)
فشار تأمین هوا: 0.2 ~ 0.8 مگاپاسکال ، حداکثر 10 مگاپاسکال
اتصال بالا: VDI/VDE3845 NAMUR
اتصال پایین: ISO 5211 و DIN3337
جنس: آلیاژ آلومینیوم
ساختار: رک و پینیون ، پیستون رک دوگانه
درمان سطح بدن محرک: آنودایز سخت یا اکسیداسیون شیب دار
رنگ کلاه انتهایی: سیاه خاکستری ، سیاه ، آبی تیره ، آبی آسمانی ، قرمز ، نارنجی ، سبز و غیره.
صدور گواهینامه: CE ، ATEX ، SIL3 ، ISO9001: 2016

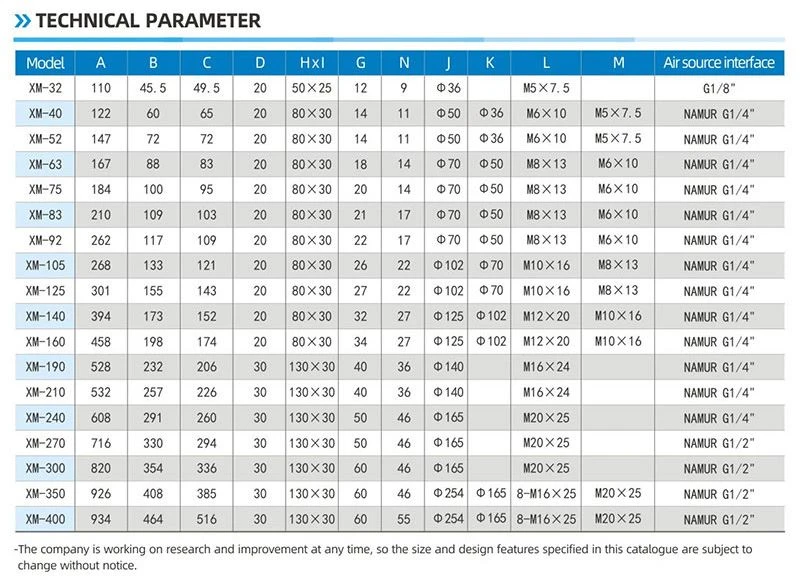

پارامتر فنی
XM ON-OFF PNEUMATIC AUTUATOR OUTPUT TORQUE TABLE
مدل | فشار هوا ورودی (واحد: بار) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
گشتاور خروجی فشار هوا (نیوتن متر) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

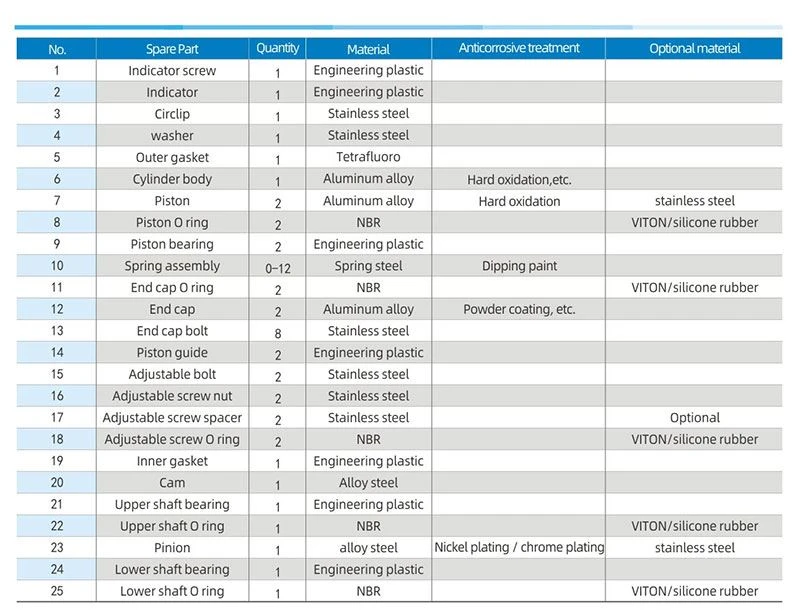

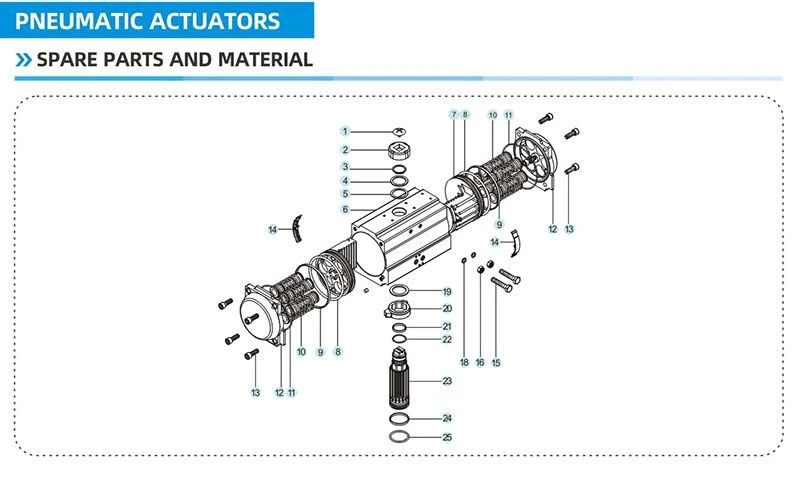

قطعات یدکی و مواد

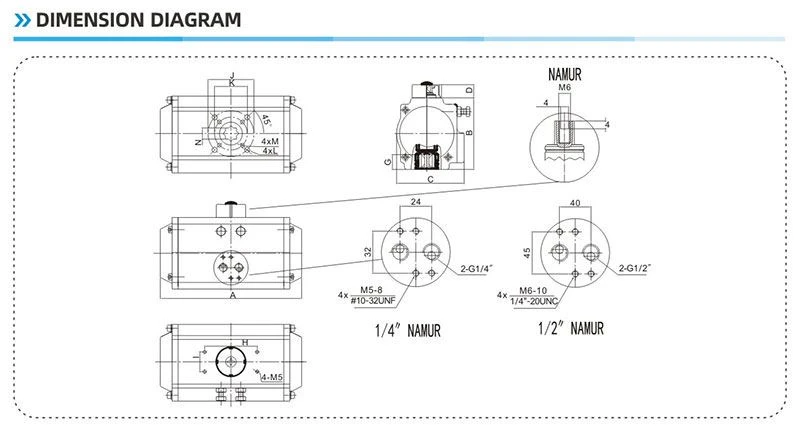

نمودار ابعاد
قابلیت ارائه
قابلیت تأمین: 10000 واحد در ماه محرک روتاری پنوماتیک
بسته بندی&آمپر؛ تحویل
جزئیات بسته بندی: 1) کارتن جداگانه با بسته بندی فوم در داخل
2) قاب تخته سه لا برای حمل و نقل اقیانوس
3) پالت تخته سه لا برای حمل و نقل هوا
بندر مبدا: شانگهای ، چین
زمان بین شروع و اتمام فرآیند تولید:
تعداد (واحد) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est زمان (روز) | کالا در انبار | 7 | 20 | مذاکره شود |
مزیت - فایده - سود - منفعت
1) همه قطعات یدکی مهم با سختی آنودایز درمان می شوند تا استحکام را تا حد زیادی افزایش دهند تا از عملکرد خوب و عمر مفید اطمینان حاصل شود.
2) تمام فرآیندها یکبار توسط CNC تشکیل می شوند تا از دقت و طول عمر فرآیند اطمینان حاصل شود.
کاربرد
محرکهای پنوماتیک Rack و Pinion می توانند برای انواع مختلف آتش زا ، خورنده ، وظیفه ای ، میدان مغناطیسی قوی ، تابش ، محیطی خورنده ارتعاشی در داخل یا خارج که در زمینه برق ، پتروشیمی ، متالورژی ، نفت ، ساخت و ساز ، زهکشی ، به طور گسترده ای استفاده می شوند ، مناسب باشند. صنایع شیمیایی ، پالایش نفت ، معدن ، نیروگاه ، متالورژی ، معماری ، دارو ، غذا ، گاز ، تحقیقات علمی و غیره
معرفی شرکت
از سال 2007 ، WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO.، LTD تاسیس کرده است.
ما عمدتا محرک پنوماتیک ، سوپاپ پنوماتیک ، شیر پروانه پنوماتیک ، شیر کنترل پنوماتیک/برق و غیره تولید می کنیم.
شرکت ما دارای تجهیزات پردازش پیشرفته و تجهیزات تست پیچیده است. تجهیزات پردازش ما شامل تراش ، دستگاه فرز ، ماشین خسته کننده ، پلان ، دستگاه حفاری ، ماشین تراش CNC ، مراکز ماشینکاری CNC و سایر تجهیزات است. در کل 30 دستگاه وجود دارد که 5 دستگاه از آنها مرکز دستگاه عمودی وارد شده و چندین دستگاه ماشین تراش پیشرفته CNC وجود دارد.
خدمات ما
1) خط تلفن 7x24 ساعت
2) کنترل دقیق کیفیت
3) کیفیت خوب با قیمت مناسب
4) خدمات پس از فروش عالی
5) پشتیبانی فنی آنلاین
6) زمان تحویل سریع
سوالات متداول
س 1: ظرفیت شرایط پرداخت؟
A 1: T/T ، L/C ، Western Union.
س 2: شرایط تجاری؟
A 2: مطابق با Incoterms 2010 ، معمولاً با EXW ، FOB شانگهای ، CFR ، CIF و DDU.
س 3: اعتبار نقل قول؟
پاسخ 3: ظرف 30 روز.
س 4: روشهای حمل و نقل؟
پاسخ 4: از طریق دریا ، هوا ، سریع السیر یا راه آهن.
س 5: گارانتی؟
A 5: یک سال ضمانت کیفیت با خدمات رایگان و مادام العمر با پرداخت هزینه.
س 6: نصب و آموزش؟
A 6: راهنمای ویدئویی معمولی برای نصب. در صورت لزوم ، خدمات مهندسی خارج از کشور پرداخت می شود.
