معرفی محصول
90 درجه پنوماتیک Actuators سبک های منحصر به فرد، فن آوری پیشرفته، ساخت دقیق، اقتصادی و طراحی جمع و جور، و می تواند به طور مستقیم با لوازم جانبی دیگر برای بهبود بهره وری و اقتصاد مجهز شده است.
جزئیات سریع

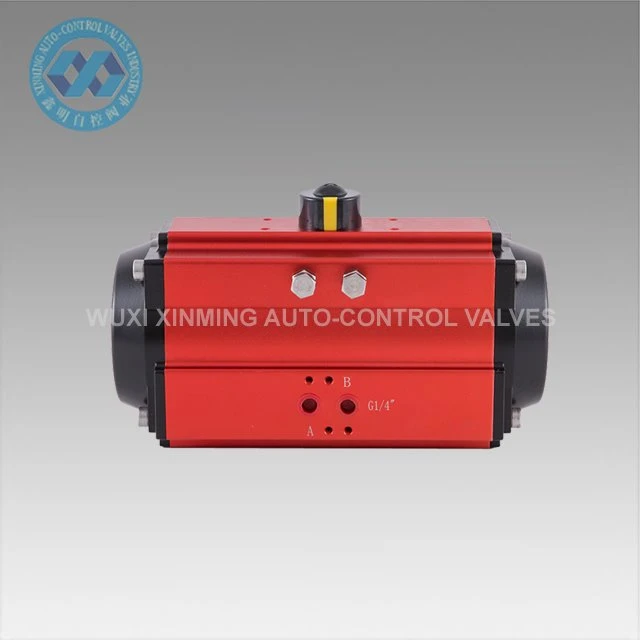

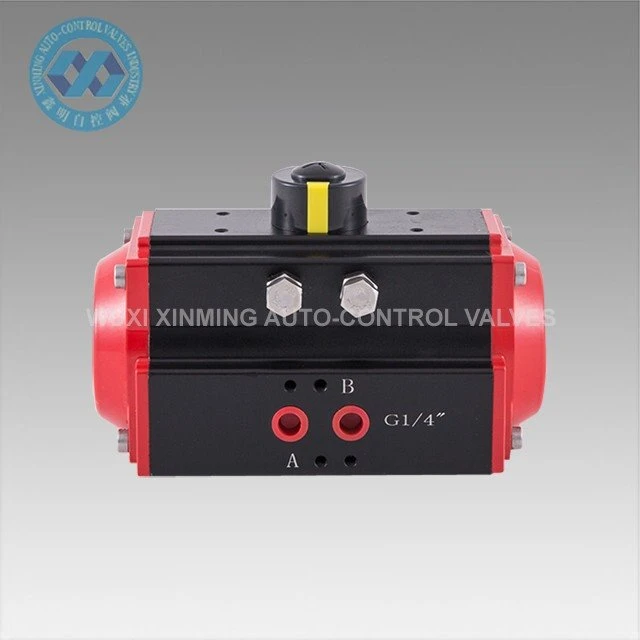

نام محصول: 90 درجه عملگر پنوماتیک
نام تجاری: XM، و OEM نیز پذیرفته شده است
اندازه فعال کننده: 32mm-400mm
زاویه دوار: 0°~90°(±5°)
محدوده دمای کار: -20 درجه سانتی گراد~ +80 درجه سانتی گراد(استاندارد)
-40°C~+80°C(دمای پایین)
-15°C~150°C(دمای بالا)
فشار عرضه هوا: 0.2~0.8MPa, 10Mpa حداکثر
اتصال بالا: VDI/VDE3845 NAMUR
اتصال پایین: ISO 5211 و DIN3337
مواد: آلومینیوم
ساختار: رک و پینیون، پیستون رک دوگانه
عمل کننده بدن درمان سطح : سخت anodized ، و یا اکسیداسیون غوطه ور

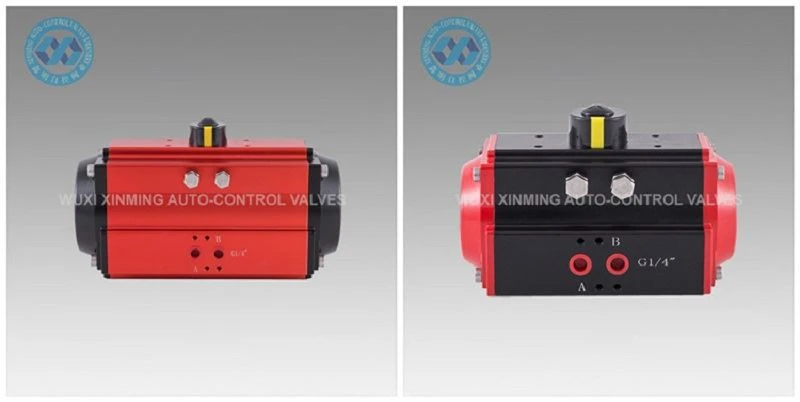

پایان کلاه رنگ : خاکستری سیاه و سفید ، سیاه و سفید ، آبی تیره ، آبی آسمان ، قرمز ، نارنجی ، سبز ، و غیره.
گواهینامه: CE, ATEX, SIL3, ISO9001:2016
پارامتر فنی
XM 90 درجه پنوماتیک عملگر خروجی جدول تورک
مدل | فشار هوای ورودی(unit:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
تورک خروجی فشار هوا(n.m) | ||||||
ایکس ام-دی ای۳۲ | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
ایکس ام-دی ای۴۰ | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
ایکس ام-دی ای۵۲ | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
ایکس ام-دی۶۳ | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
ایکس ام-دی ای۷۵ | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
ایکس ام-دی۸۳ | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
ایکس ام-دی۹۲ | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
ایکس ام-دی ای۱۰۵ | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
ایکس ام-دی ای۱۲۵ | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
ایکس ام-دی ای۱۴۰ | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
ایکس ام-دی ای۱۶۰ | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
ایکس ام-دی ای۱۹۰ | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
ایکس ام-دی ای۲۱۰ | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
ایکس ام-دی۲۴۰ | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
ایکس ام-دی۲۷۰ | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
ایکس ام-دی ای۳۰۰ | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
ایکس ام-دی ای۳۵۰ | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
ایکس ام-دی ای۴۰۰ | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

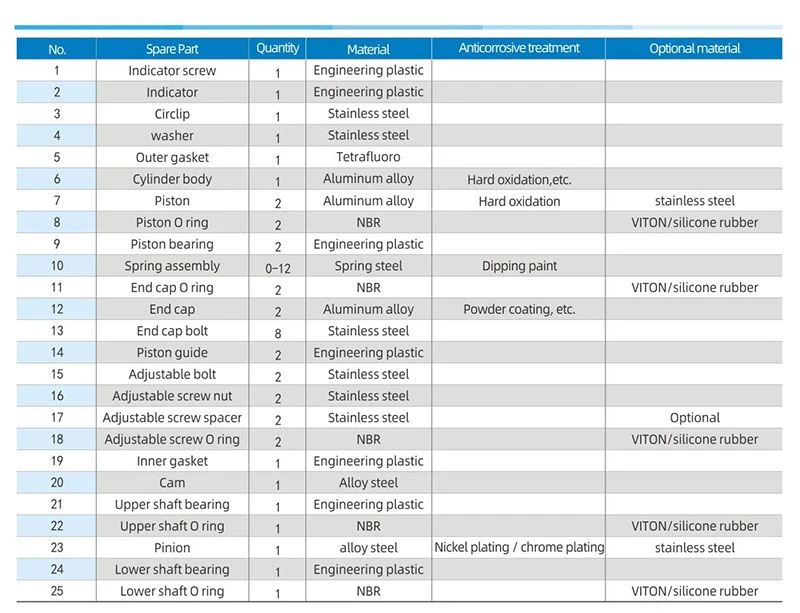

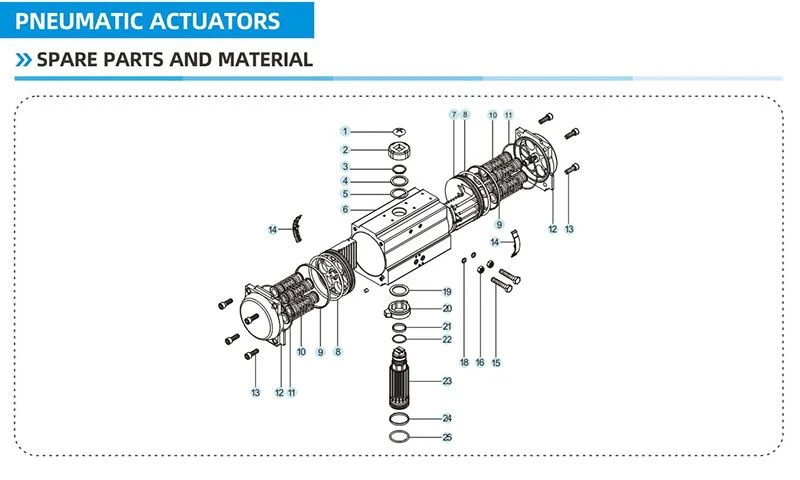

قطعات یدکی و مواد

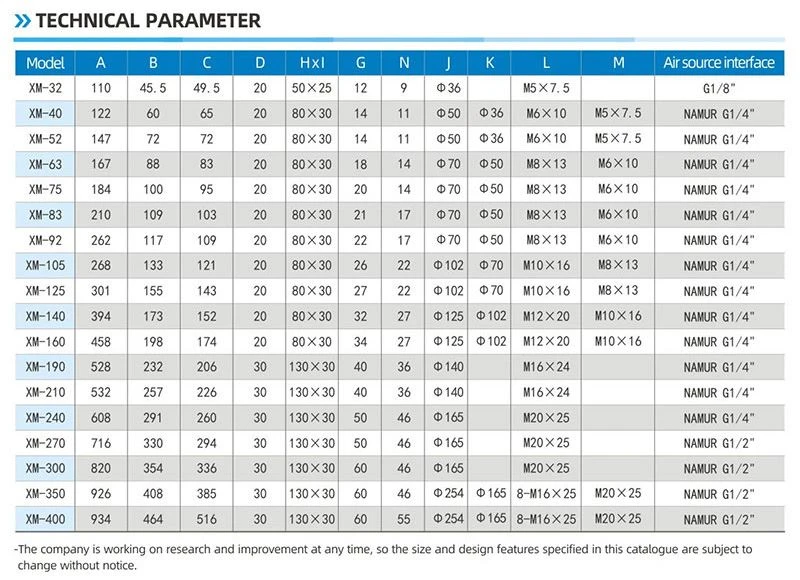

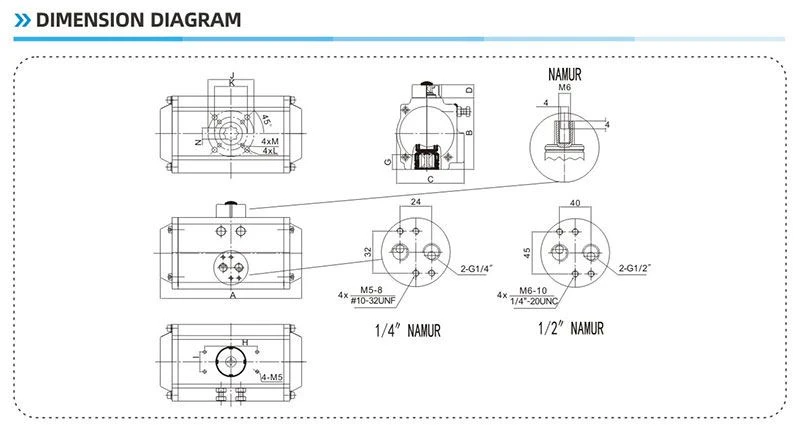

نمودار ابعاد
ویژگی
-ساختار رک جمع و جور و پینیون عملگر پنوماتیک است.
-برای شیرهای ربع نوبتی، شیرهای توپی، شیرهای پروانه ای و شیرهای پلاگین استفاده می شود.
-آلياژ آلومينيومي با کيفيت بالا، سطح آنودیزه سخت + تفلون.
-بالا پایان محصولات، کیفیت عالی، و سیستم صدور گواهینامه کامل.
-تمام محصولات به شدت تست زمانی که آنها را ترک کارخانه، و هر actuator با یک کد تولید برای شناسایی آسان و خدمات ردیابی مشخص شده است.
مزیت
1) تمام قطعات یدکی مهم خواهد بود با آنودیسه سخت درمان می شود به منظور افزایش قدرت به درجه بزرگ برای اطمینان از عملکرد خوب و زندگی وظیفه.
۲) همه فرایندها یک بار شکل گیری توسط CNC برای اطمینان از دقت فرایند و زندگی وظیفه هستند.
توانایی عرضه
توانایی عرضه: 10000 واحد در ماه عملگر دوار پنوماتیک
Packing & Delivery
جزئیات بسته بندی: 1). کارتن جداگانه با بسته بندی فوم در داخل
2). مورد سه لا برای حمل و نقل اقیانوس
3). پالت پلیوود برای حمل و نقل هوا
بندر خروج: شانگهای، چین
زمان انجام کار:
کمیت(واحدها) | 1-50 | 51-1000 | 1001-10000 | >10001 |
است. زمان (روز) | کالا در سهام | 7 | 20 | مذاکره شود |
