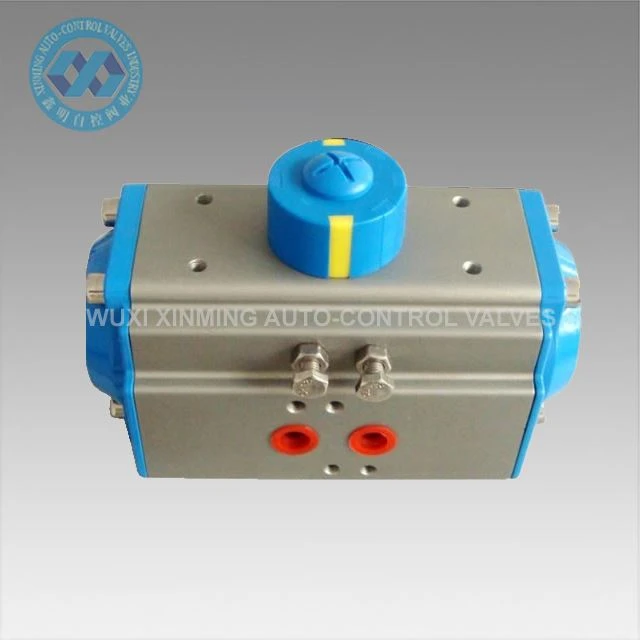

کارخانه چینی تک بازیگری عملگر شیر پنوماتیک (CE، ATEX، SIL3)

کارخانه چینی تک بازیگری عملگر شیر پنوماتیک (CE، ATEX، SIL3)

عملگر شیر پنوماتیک تک بازیگری برای کنترل دریچه های پروانه ای، دریچه های توپ، و ماشین آلات با حرکت دوار به طور خودکار استفاده می شود. دقت می میرند ریخته گری آلومینیوم آلیاژهای پیستون دو رک با درمان اکسیداسیون سخت بهبود دقت زاویه دوار و زندگی وظیفه. بدن عمل کننده با اکسیداسیون سخت می تواند به طور موثر از خراش اجتناب کند.

ارسال درخواست

شرح

معرفی محصول

تک بازیگری شیر پنوماتیک Actuator محصولات فروش داغ در سال 2022 است، که با طراحی جمع و جور، خدمات عمر طولانی، با کیفیت بالا، دنده و قفسه دنده است. این محصول برای شیرهای چرخشی ۹۰ درجه استفاده می شود، مانند، بال واله، دریچه پروانه، شیرهای پلاگین و غیره. شرکت ما قرار می دهد کیفیت محصول به عنوان اولین کار، اتخاذ پیشرفته ترین تجهیزات تولید و فن آوری، بسیار بهتر از کارخانه های محصول مشابه در هر دو کیفیت محصول و عملکرد.

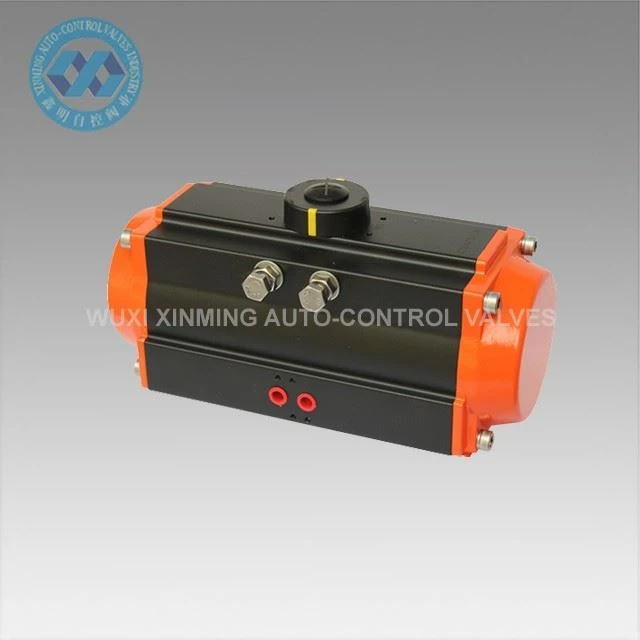

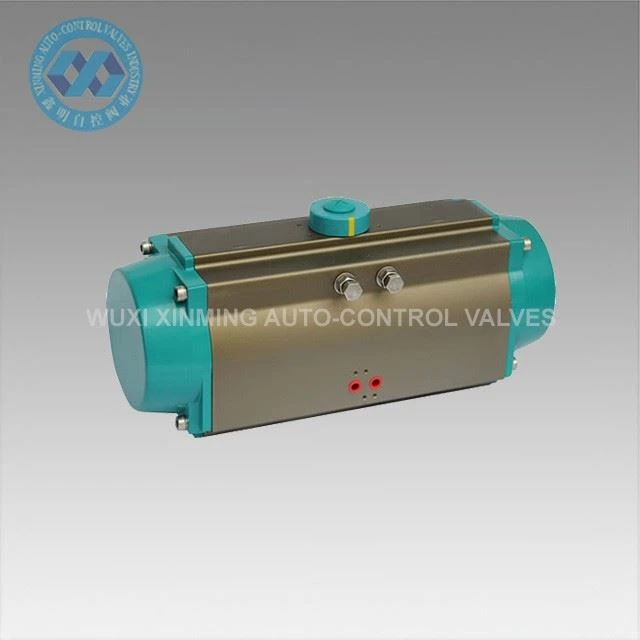

Pneumatic Rotary Actuator AT 83

پارامتر فنی

ویژگی

1. رک موقعیت دوگانه

2. طراحی یکپارچه

3. بالا خروجی تورک

4. زاویه دوار دقیق

5. عمر خدمات طولانی

6. فولاد ضد زنگ برای مقاومت در برابر خوردگی طولانی مدت

7. رابط بین پیستون، پینیون و بدن از مواد اصطکاک کم ساخته شده است

مشخصات

1). محدوده فشار: حداکثر. فشار کار 10bar

2). فشار هوا: 2.5bar ~ 8bar

۳). محدوده تنظیم: ۹۰ درجه ± ۵ درجه

4). دمای محیط: -20 ~ +90 درجه سانتی گراد

۵). نوع: تک بازیگری (بازگشت بهاری)، دو بازیگری

6). لوازم جانبی اختیاری: دریچه های Solenoid, سوئیچ محدود, موقعیت الکتریکی

7). روغن کاری: تمام قطعات در حال حرکت با روان کننده پوشش داده شده, گسترش عمر خدمات خود را

۸). زمان زندگی: یک میلیون بار

استانداردهای

A. رابط بین عملگر و شیر: 4 یا 8 orifices پیچ با توجه به DIN / ISO

5211, محور مونتاژ orifice با توجه به DIN 3337

B. رابط بین فعال کننده و شیر کنترل: 7100 D/S-7350 D/S با توجه به

NAMUR یا VDI/VDE 3845, 7040 D/S-7090 D/S اتصال از طریق صفحه آداپتور

C. رابط بین فعال کننده و جعبه سیگنال: با توجه به VDI / VDE 3845

مقدمه

I. Actuator Body

مواد پسر آلومینا آلومینا است. سطح داخلی و خارجی با اکسیداسیون آنودیس و پرداخت درمان می شوند. سطح بیرون نیکل اندود شده است به طوری که داستان ضد خوردگی عملگر و حداقل اصطکاک در برابر پیستون ها را می توان تضمین کرد.

2. پایان پوشش

مواد پوشش پایان است مرگ ریخته گری آلومینیوم پایان پوشش با پلی استر اپوکسی درمان می شود تا به بهترین وجه تضمین عملکرد ضد خوردگی.

III. درایو شفت

ماده شفت درایو فولاد کربن متوسط با پردازش ریز و آبکاری نیکل است به طوری که پیستون ها کیفیت بهتری در ضد خوردگی، ضد اصطکاک و غیره دارند.

چهارم پیستون

مواد پیستون، آلومینیوم ریخته گری می میرند. حداکثر تورک زمانی می تواند خروجی باشد که عملگر با فشار خاصی عمل کند.

وی پیستون سیل

آب بندی لاستیکی NBR-70 برای اطمینان از عملکرد طبیعی و قابل اعتماد عمل کننده تحت دمای طبیعی اعمال می شود. FPM نیز می تواند با توجه به الزامات مشتریان اعمال می شود.

ششم. تنظیم سفر

به علاوه / منهای 5 درجه سفر را می توان از طریق دو پیچ و مهره تنظیم شده است.

برنامه

عملگرهای دوار پنوماتیک می توانند برای اشتعال های مختلف مناسب باشند، خورنده، وظیفه، میدان مغناطیسی قوی، تابش، محیط های خورنده لرزش در داخل یا فضای باز، که به طور گسترده ای در زمینه برق، پتروشیمی، متالورژی، نفت، گاز، شهر، زهکشی ساخت و ساز، صنایع شیمیایی، پالایش نفت، معدن، نیروگاه، متالورژی، معماری، پزشکی، مواد غذایی، گاز، تحقیقات علمی و غیره استفاده می شود.

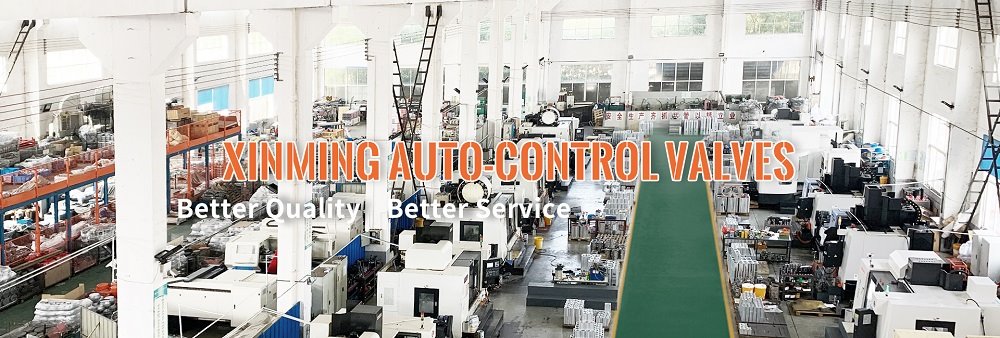

XM FACTORY-1
