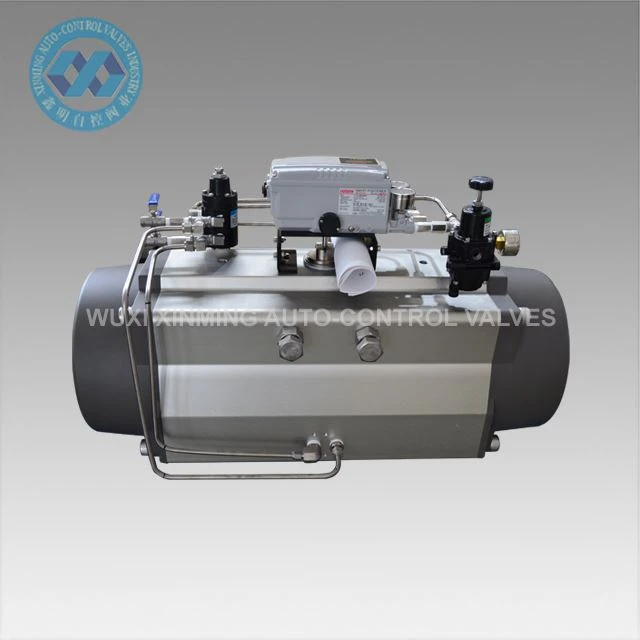

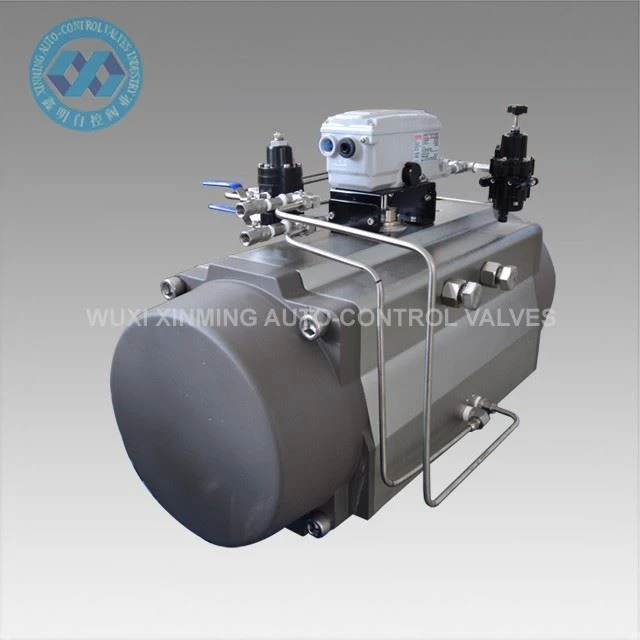

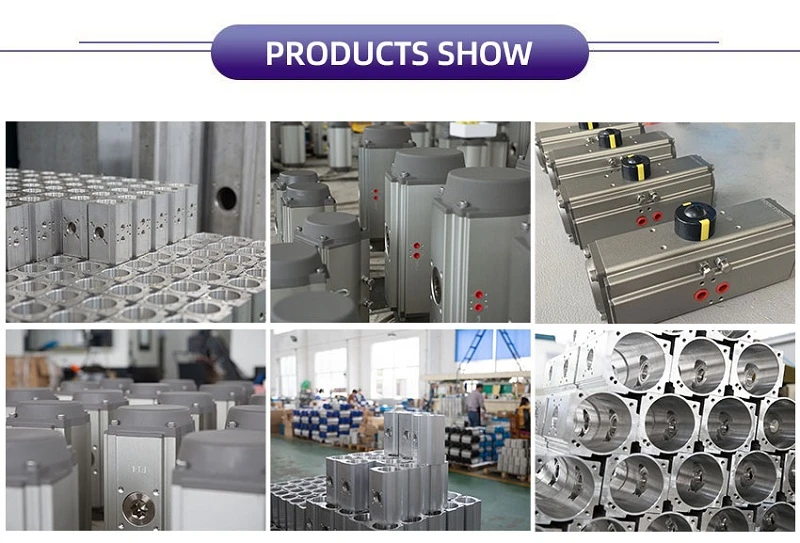

بررسی اجمالی محصول
محرک پنوماتیک قفسه و پینیون دو اثر برای خودکار کردن شیرهای توپی یک چهارم چرخشی و شیرهای پروانه ای در سیستم های خط لوله صنعتی طراحی شده است. این کنترل پنوماتیک قابل اعتماد را برای عملکرد شیر 0-90 درجه فراهم می کند و با رابط های نصب استاندارد مانند ISO 5211 و NAMUR VDI/VDE 3845 سازگار است.
این به طور گسترده ای در سیستم های اتوماسیون صنعتی استفاده می شود که در آن به تحریک پایدار و استاندارد شیر نیاز است.
پارامتر فنی
| نام محصول | محرک چرخشی پنوماتیک |
| نام تجاری | XM و OEM نیز پذیرفته می شود |
| اندازه محرک | 32mm-400mm |
| زاویه چرخشی | 0 درجه ~ 90 درجه |
| محدوده دمای کاری |
-20 درجه ~ +80 درجه (استاندارد) -40 درجه ~+80 درجه (دمای پایین) -15 درجه ~ 150 درجه (درجه حرارت بالا) |
| فشار تامین هوا | 0.2 تا 0.8 مگاپاسکال، حداکثر 10 مگاپاسکال |
| اتصال بالا | VDI/VDE3845 NAMUR |
| اتصال پایین | ISO 5211 و DIN 3337 |
| مواد | آلیاژ آلومینیوم |
| ساختار | رک و پینیون، پیستون قفسه دوتایی |
| درمان سطح بدنه محرک | آنودایز سخت |
| رنگ درپوش انتهایی | خاکستری سیاه، سیاه، آبی تیره، آبی آسمانی، قرمز، نارنجی، سبز و غیره. |
| گواهینامه | CE، ATEX، SIL3، ISO9001:2016 |
جدول گشتاور خروجی محرک دوار پنوماتیک دواکتور XM
|
مدل |
فشار هوای ورودی (واحد: بار) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
گشتاور خروجی فشار هوا (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM{0}}DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
ویژگی ها
- طراحی قفسه و پینیون با عملکرد دوگانه، کنترل باز و بسته شدن هوای ثابت-را تضمین میکند.
- 0 درجه -90 درجه یک چهارم-خروجی برای شیرهای توپی و شیرهای پروانه ای.
- ساختار پیستون رک دوگانه تعادل گشتاور را بهبود می بخشد و تنش مکانیکی را کاهش می دهد.
- بدنه آلومینیوم سخت آنودایز شده مقاومت در برابر خوردگی را در محیط های صنعتی ایجاد می کند.
- نصب NAMUR VDI/VDE 3845 و ISO 5211 برای نصب مستقیم بدون آداپتور.
- گستره دمایی وسیع برای شرایط کاری استاندارد و سخت.
- سفارشی سازی OEM برای نیازهای گشتاور، اندازه و رنگ موجود است.
- دارای گواهینامه CE، ATEX، SIL3، ISO9001 برای استفاده در اتوماسیون صنعتی.
برنامه
- اتوماسیون شیرهای توپی در خطوط لوله نفت و گاز
- کنترل شیر پروانه ای در تصفیه خانه های آب
- سیستم های تنظیم جریان پردازش شیمیایی
- سیستم های کنترل بخار و سیالات نیروگاهی
- خطوط تولید مواد غذایی، آشامیدنی و دارویی
- اتوماسیون عمومی فرآیندهای صنعتی
توانایی تامین
توانایی تامین: 10000 واحد در ماه محرک چرخشی پنوماتیک
بسته بندی و تحویل
جزئیات بسته بندی:
1). کارتن جداگانه با بسته بندی فوم داخل
2). جعبه تخته سه لا برای حمل و نقل اقیانوس
3). پالت تخته سه لا برای حمل و نقل هوایی
بندر مبدا: شانگهای، نینگبو و غیره چین
زمان تحویل:
|
مقدار (واحد) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
برآورد زمان (روز) |
کالاهای موجود در انبار |
7 |
20 |
مورد مذاکره قرار گیرد |
