در سیستمهای اتوماسیون صنعتی، بسیاری از شرکتها اغلب با مشکلاتی در کنترل سوپاپها مانند سرعت پاسخ پایین، گشتاور ناکافی، سطح اتوماسیون پایین و تعمیر و نگهداری مکرر مواجه میشوند. به خصوص در سیستم های خط لوله که به باز و بسته شدن مکرر شیر نیاز دارند، عملکرد ناپایدار محرک نه تنها بر راندمان تولید تأثیر می گذارد، بلکه ممکن است خطرات ایمنی را نیز به همراه داشته باشد.
محرک پنوماتیک Angle Travel برای حل این مشکلات طراحی شده است و کنترل خودکار پایدار، سریع و قابل اعتماد را برای شیرهای چرخشی مختلف 90 درجه ارائه می دهد.
محرک پنوماتیک Angle Travel یک عملگر است که توسط هوای فشرده هدایت می شود. از طریق یک مکانیزم انتقال داخلی، انرژی پنوماتیک را به حرکت چرخشی زاویهای تبدیل میکند و در نتیجه باز و بسته شدن دریچه را به دست میآورد.
این محرک عمدتاً برای کنترل شیرهای ضربه ای زاویه ای مانند شیرهای توپی، شیرهای پروانه ای و شیرهای پلاگین استفاده می شود. دارای ساختار فشرده، عملکرد پایدار و پاسخ سریع است که آن را به یک دستگاه کنترل مهم در سیستم های خط لوله اتوماتیک صنعتی تبدیل می کند.

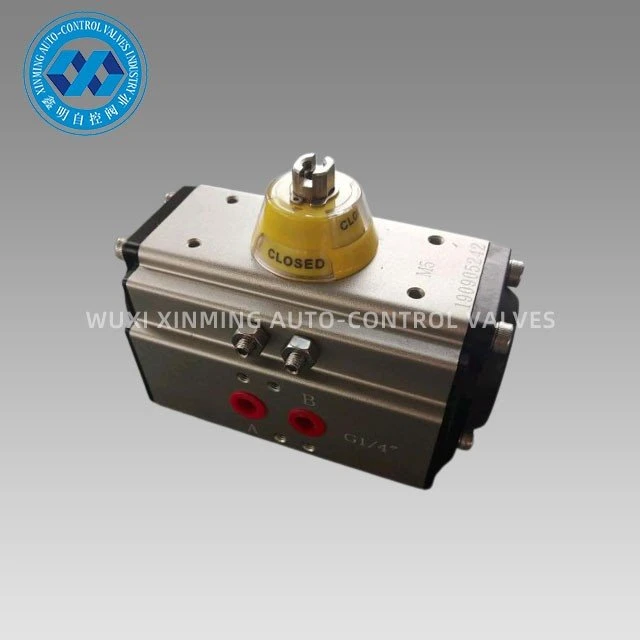

محرک پنوماتیک Angle Travel سری XM برای کنترل شیرهای پروانه ای، شیرهای توپی و ماشین آلات با حرکت چرخشی خودکار استفاده می شود. پیستونهای قفسهای با قالبهای دقیق-ریختهگری آلیاژ آلومینیوم دوبل-با عملیات اکسیداسیون سخت، دقت زاویه چرخشی و عمر کاری را بهبود میبخشد. بدنه محرک با اکسیداسیون سخت میتواند از خراشیدگی جلوگیری کند.
مشخصات محصول
|
نام محصول |
محرک پنوماتیک سفر زاویه ای |
|
مواد |
فولاد ضد زنگ / آلیاژ آلومینیوم |
|
گواهی |
ISO9001: 2015، CE، ATEX، SIL3 |
|
تابع |
روشن / خاموش |
|
برنامه |
شیر توپی اتوماسیون، شیر پروانه ای اتوماسیون |
|
محدوده دما |
-40 تا 150 درجه سانتیگراد |
|
زمان تحویل |
در عرض 7 روز به طور معمول |
|
بندر حمل و نقل |
شانگهای، نینگبو و غیره |
|
جزئیات بسته |
هر کارتن در داخل، جعبه تخته سه لا (محموله اقیانوس) یا پالت (محموله هوایی) در خارج |
|
زاویه چرخشی |
0~90 درجه / 0~120 درجه / 0~180 درجه |
|
ساختار |
محرک چرخشی رک و پینیون |
|
درمان سطحی |
آندایزاسیون سخت |
|
دمای کاری |
دمای معمولی: -20 درجه ~ 80 درجه (-4 درجه فارنهایت ~ 176 درجه فارنهایت) |
|
اتصال |
NAMUR، ISO5211 و DIN3337 |
|
رنگ کلاه |
پشتیبانی سفارشی |
|
تایپ کنید |
دوبازی و تک بازیگری |
|
اندیکاتور |
پشتیبانی سفارشی |
|
لوازم جانبی را نصب کنید |
جعبه سوئیچ محدود / شیر برقی / موقعیت گیر سوپاپ و غیره |
|
لوازم جانبی شیر |
گیربکس دستی Override |
|
پیستون |
آندایزینگ سخت |
|
متوسط |
آب، روغن، هوا یا محیط خورنده |
|
مدل |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
توانایی تامین
ما موجودی کافی از مدل های استاندارد داریم و می توانیم آنها را به سرعت تحویل دهیم.
از سفارشیسازی OEM/ODM پشتیبانی میکند، با سریعترین تکمیل-تولید سفارشی دستهای کوچک ظرف ۷ روز.
بسته بندی و تحویل
جزئیات بسته بندی:
1). کارتن جداگانه با بسته بندی فوم داخل
2) جعبه تخته سه لا برای حمل و نقل اقیانوس
3) پالت تخته سه لا برای حمل و نقل هوایی
بندر مبدا: شانگهای، چین
زمان تحویل:
|
مقدار (واحد) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
برآورد زمان (روز) |
کالاهای موجود در انبار |
7 |
20 |
مورد مذاکره قرار گیرد |
مزیت
همه فرآیندها یک بار-- توسط CNC شکل میگیرند تا از دقت فرآیند و عمر کاری اطمینان حاصل شود.

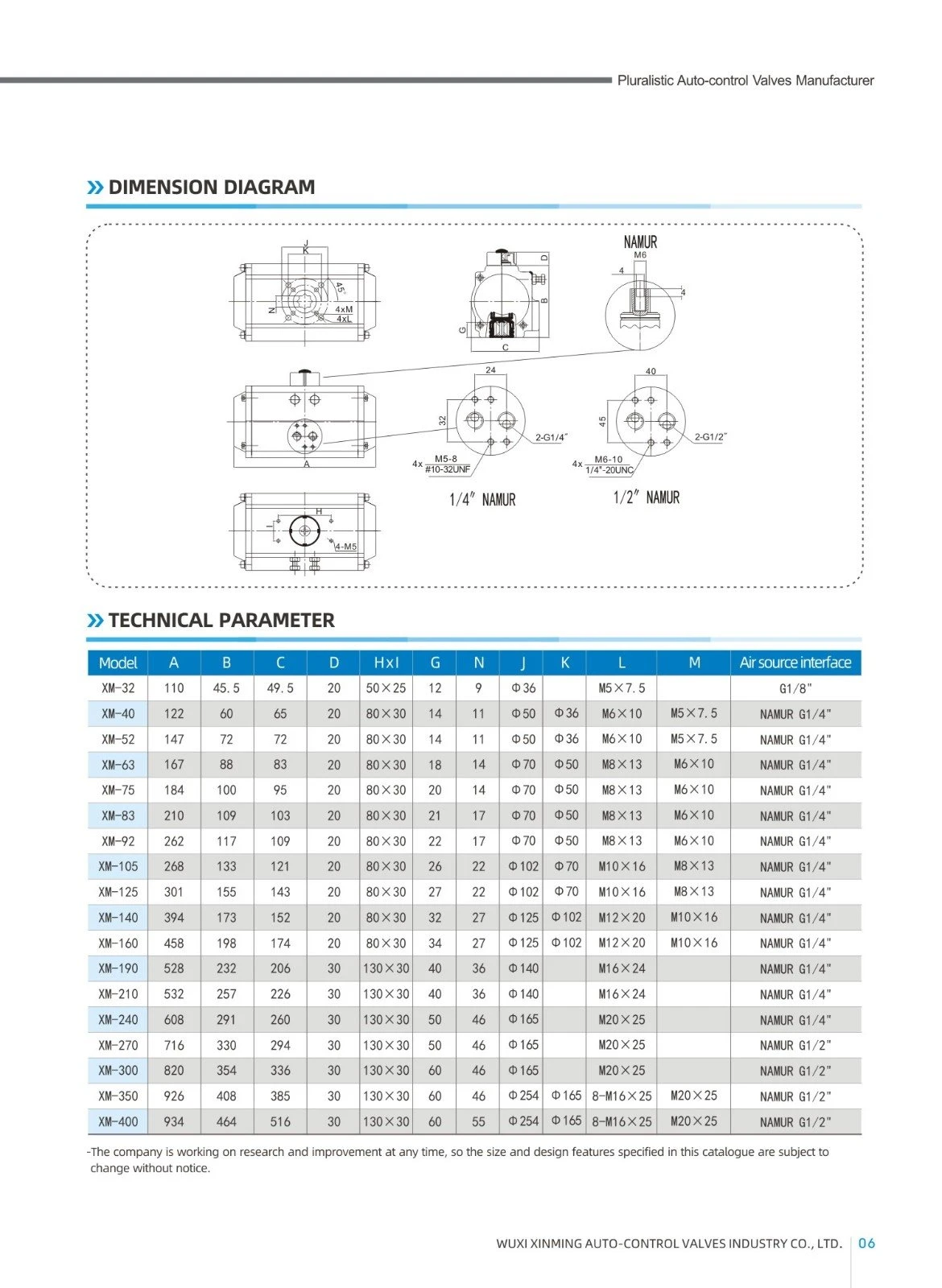

ابعاد محرک پنوماتیک سفر زاویه ای
جدول گشتاور خروجی محرک دوگانه XM
|
مدل |
فشار هوای ورودی (واحد: بار) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
گشتاور خروجی فشار هوا (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM{0}}DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
