ویژگی های طراحی
ویژگی های طراحی

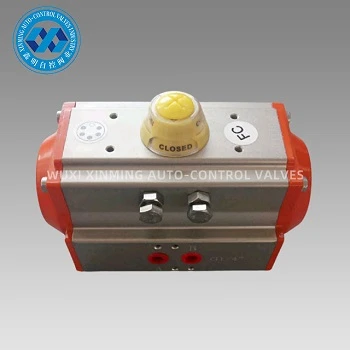

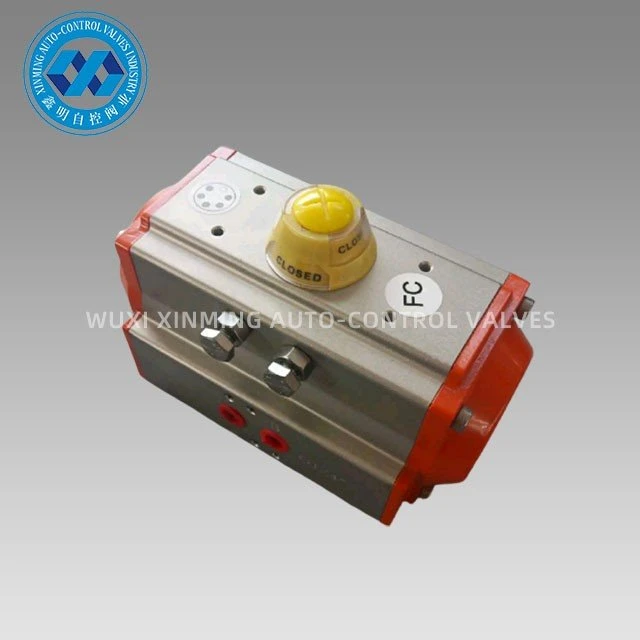

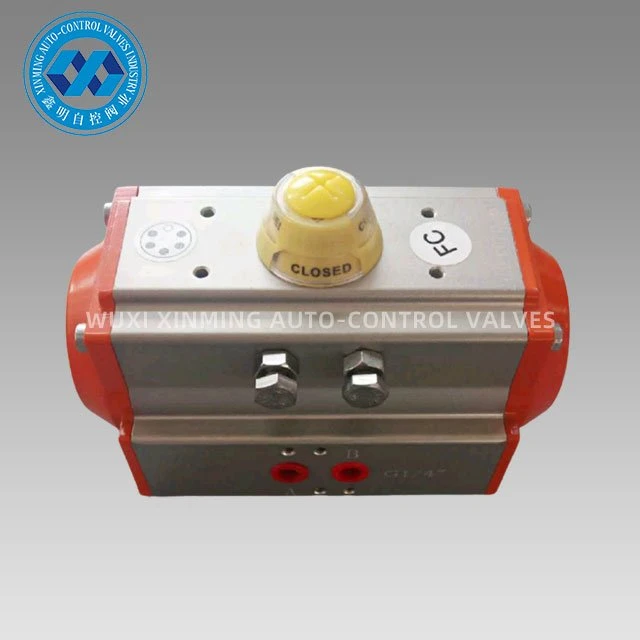

محرک دوار پنوماتیک AT Double Acting بر اساس کاربرد همه جانبه فناوری های جدید، مواد جدید، فرآیندهای جدید و مفاهیم نوآورانه در داخل و خارج از کشور مطالعه، توسعه و طراحی شده است که دارای ویژگی های زیر است:
1. کاملاً مطابق با مقررات بین المللی: IS05211، DIN3337 و VDI/VDE{3}}، استانداردهای NAMUR.
2. به سیلندر آلومینیومی با استحکام بالا اکسترود شده، سطح داخلی به خوبی آسیاب شده و آنودایز سخت است، با عمر طولانی، ضریب اصطکاک کم و عمل سریع.
3. شکل مدرن فشرده زیبا و مشخصات چندگانه انتخاب را مقرون به صرفه تر می کند.
4. همه سطوح فعال از یاتاقان های با کیفیت بالا با اصطکاک کم، عمر طولانی و بدون سر و صدا استفاده می کنند.
5.دو مکانیسم تنظیم سکته مغزی مستقل برای تنظیم 5± درجه اضافی در موقعیت باز یا کاملا بسته به راحتی نصب شده است.
6. عملگرها با ساختار خارجی مشابه در نسخه های دو اثره و تک اثره (بهار-بازگشت) موجود هستند. نسخه تک بازیگری دارای نوع عادی-بسته و عادی-باز است
قابلیت ارائه
توانایی تامین: 10000 واحد در ماه محرک چرخشی پنوماتیک
بسته بندی و تحویل
جزئیات بسته بندی: 1). کارتن جداگانه با بسته بندی فوم داخل
2) مورد تخته سه لا برای حمل و نقل اقیانوس
3) پالت تخته سه لا برای حمل و نقل هوایی
بندر مبدا: شانگهای، چین
زمان بین شروع و اتمام فرآیند تولید:
|
مقدار (واحد) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
برآورد زمان (روز) |
کالاهای موجود در انبار |
7 |
20 |
مورد مذاکره قرار گیرد |
معرفی محصول
محرکهای پنوماتیک سری XM برای کنترل شیرهای پروانهای، شیرهای توپی و ماشینآلات با حرکت چرخشی خودکار استفاده میشوند. پیستونهای آلیاژ آلومینیومی دایکاست دقیق با عملیات اکسیداسیون سخت، دقت زاویه چرخشی و عمر کاری را بهبود میبخشند. بدنه محرک با اکسیداسیون سخت می تواند به طور موثر از خراش جلوگیری کند.
مزیت - فایده - سود - منفعت
1) تمام قطعات یدکی مهم با آنودایز سخت درمان می شوند تا استحکام را تا حد زیادی افزایش دهند تا از عملکرد خوب و عمر کاری اطمینان حاصل شود.
2) تمام فرآیندها توسط CNC یک بار تشکیل می شوند تا از دقت فرآیند و عمر کاری اطمینان حاصل شود.
کاربرد
محرک های چرخشی پنوماتیک می توانند برای انواع مختلف قابل اشتعال، خورنده، گرد و غبار، میدان مغناطیسی قوی، تشعشع، محیط خورنده ارتعاشی در داخل یا خارج از منزل، که به طور گسترده در زمینه برق، پتروشیمی، متالورژی، نفت، گاز، شهر، ساخت و ساز استفاده می شود، مناسب باشند. زهکشی، صنایع شیمیایی، پالایش نفت، معدن، نیروگاه، متالورژی، معماری، پزشکی، غذا، گاز، تحقیقات علمی و غیره.
پارامتر فنی
جدول گشتاور خروجی محرک دوگانه XM
| مدل |
فشار هوای ورودی (واحد: بار) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| گشتاور خروجی فشار هوا (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
معرفی شرکت
از سال 2007، WUXI XINMING AUTO-CENTROL VALVES INDUSTRY CO., LTD تاسیس کرده است.
ما عمدتاً محرک پنوماتیک، شیر توپی پنوماتیک، شیر پروانه ای پنوماتیک، شیر کنترل پنوماتیک / الکتریکی و غیره را تولید می کنیم.

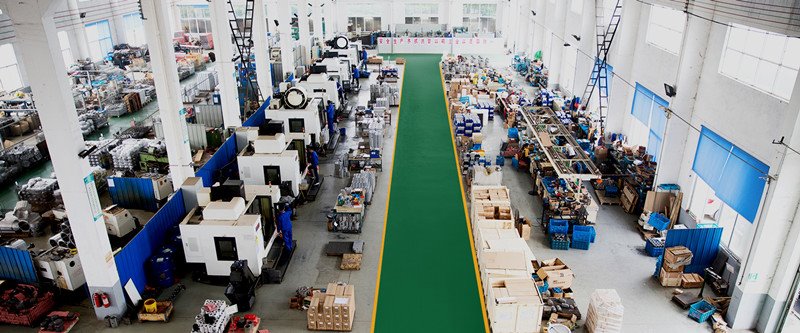

شرکت ما دارای تجهیزات پردازش پیشرفته و تجهیزات آزمایش پیچیده است. تجهیزات پردازش ما شامل ماشین تراش، ماشین فرز، دستگاه حفاری، رنده، ماشین حفاری، ماشین تراش CNC، مراکز ماشینکاری CNC و سایر تجهیزات است. در مجموع 30 مجموعه وجود دارد که 5 مجموعه مرکز ماشین عمودی وارداتی و چندین مجموعه تراش پیشرفته CNC وجود دارد.
خدمات ما
1) خط تلفن 7x24 ساعته
2) کنترل کیفیت دقیق
3) کیفیت خوب با قیمت مناسب
4) خدمات پس از اتمام عالی
5) پشتیبانی فنی آنلاین
6) زمان تحویل ast
