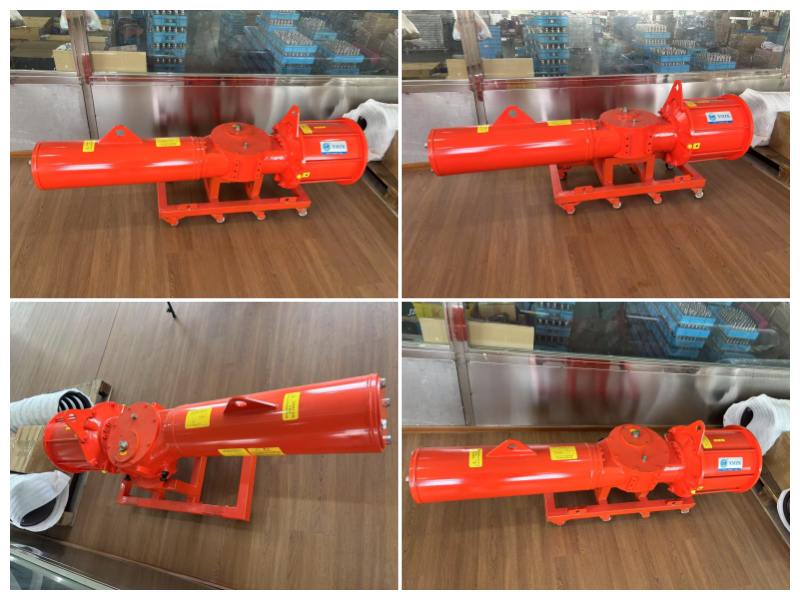

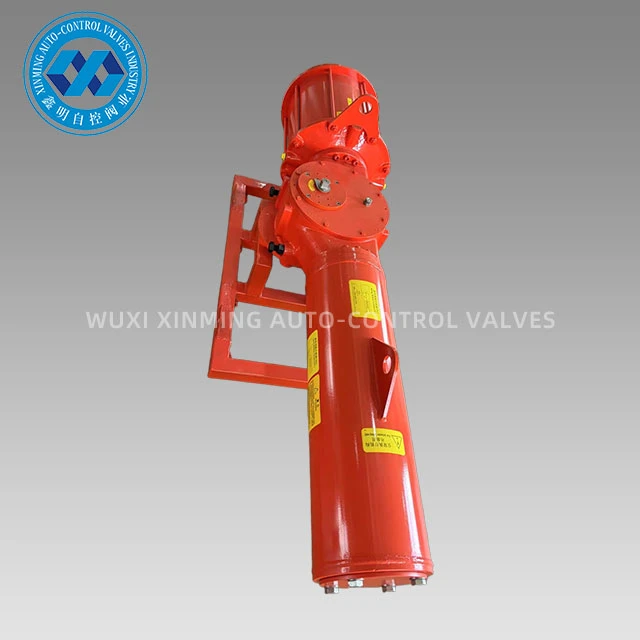

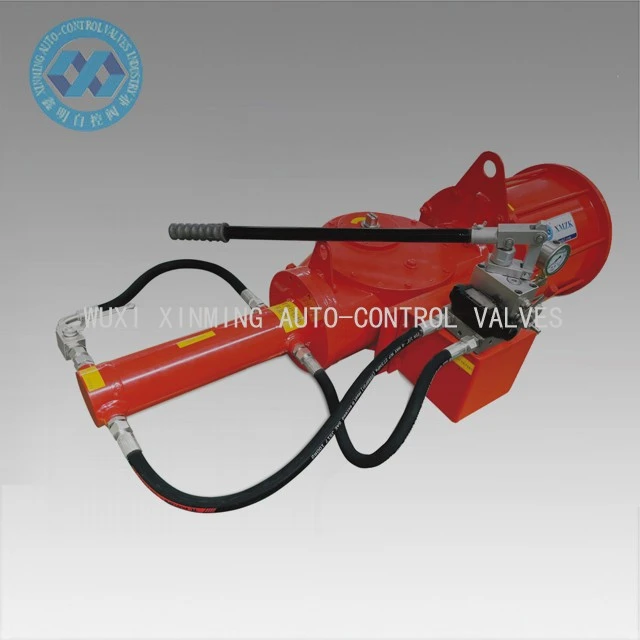

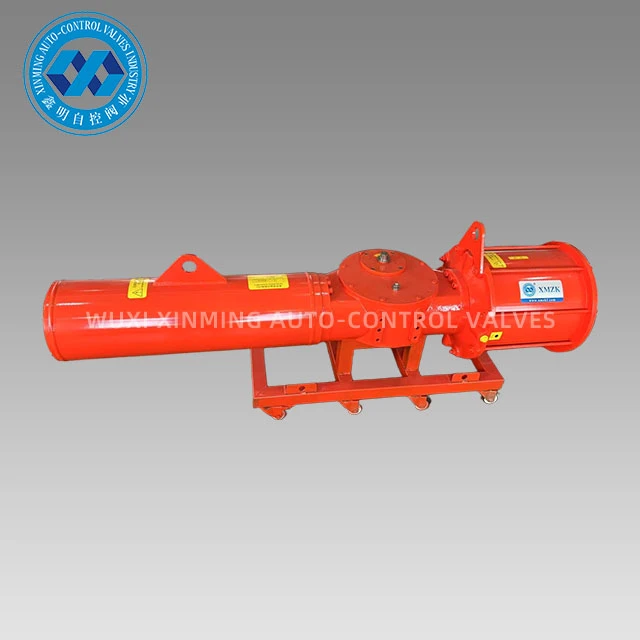

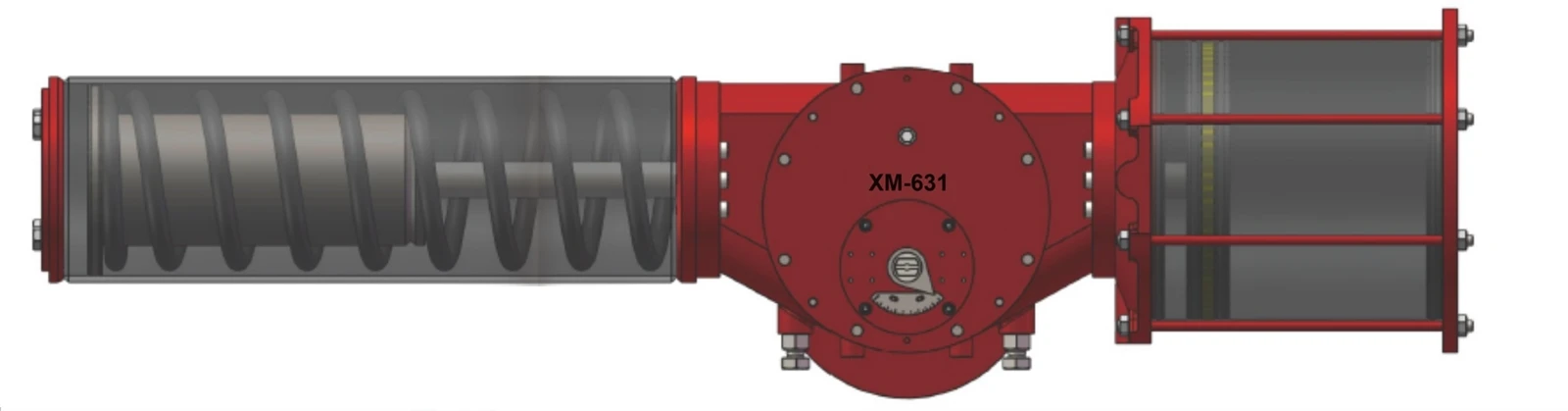

محرک پنوماتیک اسکاچ یوکی برگشت فنری

محرک پنوماتیک اسکاچ یوکی با قابلیت اطمینان بالا-دستگاهی است که برای کنترل شیر صنعتی طراحی شده است. این دستگاه از مکانیزم انتقال منحصربفرد اسکاچ یوکی برای تبدیل نیروی هوای فشرده به حرکت چرخشی 90 درجه استفاده می‌کند و عملکرد تنظیم مجدد خودکار را از طریق فنر قوی- انجام می‌دهد و اطمینان می‌دهد که در صورت شکست هوا یا اضطرار، شیر به سرعت به موقعیت امن (کاملا باز یا کاملا بسته) باز می‌گردد. طراحی مدولار محرک پنوماتیک اسکاچ یوکی بازگشت فنری از رابط استاندارد ISO 5211/NAMUR پشتیبانی می کند، می تواند با انواع مختلف شیرهای توپی و شیرهای پروانه ای تطبیق داده شود و می تواند به سوئیچ های محدود، شیرهای برقی و سایر لوازم جانبی برای کنترل خودکار مجهز شود. در مقایسه با محرک‌های رک و پینیون سنتی، ساختار یوک اسکاچ دارای راندمان مکانیکی بالاتر و عمر طولانی‌تر است و انتخاب ایده‌آلی برای کنترل سوپاپ در شرایط خطرناک است. ساختار یوک اسکاچ گزینه ای عالی برای کنترل سوپاپ در شرایط خطرناک است زیرا نسبت به محرک های رک و پینیون معمولی عمر مفید و کارایی مکانیکی بالاتری دارد.

ویژگی های محصول:

1. دو نوع محرک پنوماتیکی اسکاچ یوکی XM وجود دارد: متقارن و کج که مربوط به دو ویژگی گشتاور خروجی متفاوت است. محرک اسکاچ یوکی کج شده دارای گشتاور راه اندازی بالا و گشتاور عملیاتی کم است که برای کنترل دریچه های پروانه ای مناسب است. محرک یوک اسکاچ متقارن دارای منحنی گشتاور متعادل تری است و عمدتاً برای کنترل شیرهای توپی و شیرهای پلاگین مناسب است.
2. حلقه های O{1}} محصور شده با مواد دوگانه (لاستیک و PFA) را می توان در دماها و شرایط کاری مختلف اعمال کرد.
طراحی حلقه O- و یاتاقان، پایداری و قابلیت اطمینان سیلندر مدولار را تضمین می کند.
3. گشتاور خروجی نوع برگشت فنری XM می تواند به بیش از 140000 نیوتن متر برسد و گشتاور خروجی نوع دوبل{3}}به بیش از 250000 نیوتن متر برسد.
فشار کاری: 0.3-0.6MPa.
4. هر دو ماژول بدنه مرکزی و ماژول سیلندر از چدن شکل پذیر یا فولاد کربن ساخته شده اند تا از استحکام کافی اطمینان حاصل کنند. ساختار کلی جمع و جور است و طراحی زیبا و هماهنگ است. میله یوک و پیستون بهترین خروجی گشتاور را تضمین می کنند.
5. مواد کامپوزیتی با اصطکاک کم و عمر طولانی، از تماس مستقیم فلز-به-فلز جلوگیری می‌کنند، که باعث می‌شود تعمیر و نگهداری و تعویض سریع و آسان شود.
6. شفت خروجی مطابق با آخرین استانداردهای ISO5211 و NAMUR است. اندازه آن را می توان سفارشی کرد و فولاد ضد زنگ اختیاری است.
7. نشانگر موقعیت استاندارد NAMUR نصب لوازم جانبی مانند جعبه های سوئیچ محدود و پوزیشنرها را تسهیل می کند.
8. دو پیچ و مهره قابل تنظیم زاویه مستقل می توانند حرکت سوپاپ را از -6 درجه تا 96 درجه تنظیم کنند که به افزایش طول عمر صندلی سوپاپ کمک می کند.

اصل این است که:

هوای فشرده وارد محفظه می شود تا پیستون را برای انجام حرکت خطی هل دهد و با ساختارهای انتقال پین یوغ و شیار یوغ، حرکت خطی پیستون به حرکت چرخشی یوغ تبدیل می شود و شفت خروجی را به چرخش سوق می دهد و در نتیجه کنترل سوپاپ به دست می آید.
